Модуль резисторов ЭнИ-410 предназначен для организации контроля целостности цепи при подключении приемных устройств, работающих по стандарту NAMUR EN 60947, к контактным датчикам и устройствам с дискретным выходным сигналом. Устройство широко применяется в системах промышленной автоматизации, сигнализации и КИПиА, где требуется надежный контроль состояния линии связи и своевременное обнаружение неисправностей.
Модуль обеспечивает корректную работу с датчиками типа «сухой контакт» и устройствами с выходом «открытый коллектор». Использование ЭнИ-410 позволяет реализовать контроль состояний линии с определением режимов «замкнуто», «разомкнуто», «обрыв» и «короткое замыкание». Благодаря этому значительно повышается надежность эксплуатации систем автоматизации, пожарной сигнализации и инженерных комплексов.

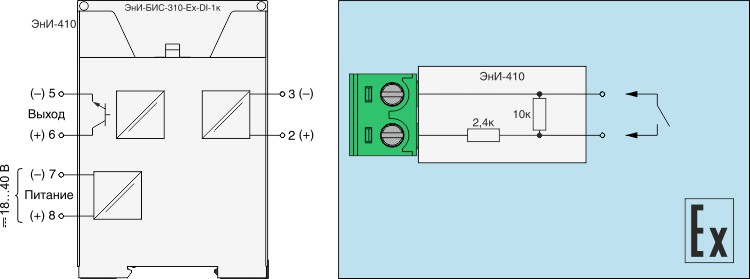

Принцип работы устройства основан на применении резисторов R1 и R2, которые включаются в схему подключения датчика. При размыкании контакта в цепи опроса участвуют два последовательно соединенных резистора, а при замыкании — один резистор. Такое решение позволяет приемному оборудованию точно определять текущее состояние цепи и оперативно фиксировать аварийные ситуации. Дополнительно модуль может использоваться для ограничения тока маломощных светодиодов, применяемых в системах индикации.

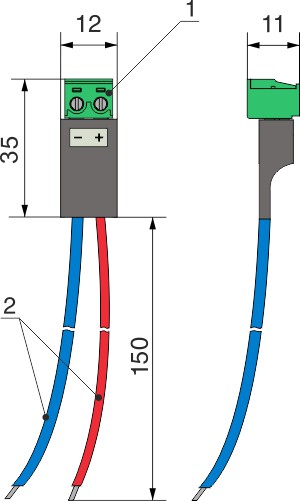

Модуль резисторов ЭнИ-410 выпускается в нескольких вариантах исполнения, что позволяет подобрать оптимальное решение под конкретные условия монтажа и эксплуатации. Исполнение ЭнИ-410-01 представляет собой компактную плату с установленными резисторами, винтовыми клеммниками и проводами для подключения датчика. Такое исполнение удобно для интеграции в существующие схемы и обеспечивает быстрое подключение оборудования.

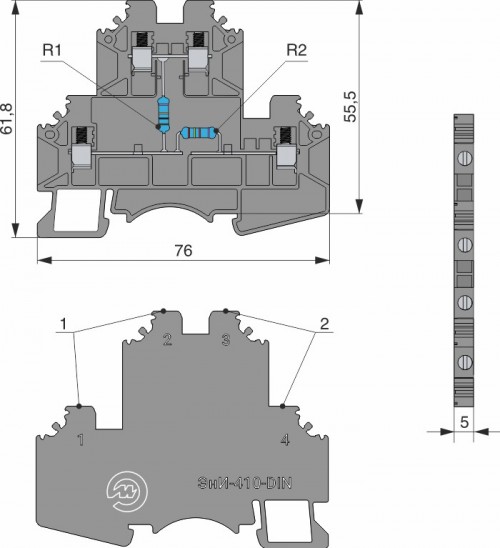

Исполнение ЭнИ-410-DIN выполнено в виде клеммника для монтажа на DIN-рейку. Конструкция включает встроенные резисторы R1 и R2, а также винтовые клеммы для надежного подключения проводников. Данный вариант особенно востребован при проектировании шкафов автоматики и распределенных систем управления, где важны компактность, удобство обслуживания и стандартизированный монтаж.
| Характеристики | Значения | |
|---|---|---|
| Максимальное рабочее напряжение Uраб, В | 30 | |
| Максимального входного напряжения Ui, В | 30 | |
| Максимальная входная мощность Рi, Вт | 0,6 | |
| Сопротивления резисторов R1, кОм | 6…221) 2) | |
| Сопротивления резисторов R2, кОм | 0…51) 2) | |
| Мощность резисторов R1/R2, Вт: — исполнение 01 — исполнение DIN |
0,5/0,52) 0,25/0,252) |
|
| Средняя наработка на отказ, часов | 150000 | |
| Средний срок службы, лет | 15 | |
| Масса, кг | не более 0,01 | |
1) Для соответствия стандарту NAMUR по ГОСТ IEC 60947-5-6 (NAMUR EN 60947-5-6) сопротивление резисторов R1 и R2 должно находиться в диапазонах 6…20 кОм и 0,41…2,9 кОм соответственно. |
||
| Условия эксплуатации | ||
| Температура окружающего воздуха, °С | −40...+70 | |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 | |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 | |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP301) | |
| 1) Для исполнения ЭнИ-410-DIN с боковой крышкой или смонтированному вплотную к соседнему, иначе — IP00. | ||
Вся документация и сертификаты высылается отдельно по запросу.
