УЗА-3В взрывозащищённое устройство заземления автоцистерн

Серийно производимый взрывозащищённое устройство заземления автоцистерн УЗА-3В предназначено для предотвращения опасных статических разрядов при сливе и наливе горючих и легковоспламеняющихся жидкостей.

Завод-изготовитель несёт гарантию полного соответствия устройства УЗА-3В заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Основная функция взрывозащищённого устройства заземления УЗА-3В — контроль целостности цепи заземления и визуальная индикация разрешения на выполнение сливно-наливных операций. При подключении к автоцистерне и системе заземления устройство измеряет сопротивление между контактами и в автоматическом режиме определяет наличие электрического контакта. Если сопротивление не превышает 100 Ом, на корпусе индикатора загорается мигающий красный светодиод, сигнализирующий о допустимости проведения операций. Световая индикация сохраняется на всём протяжении технологического процесса и автоматически прекращается при разъединении цепи.

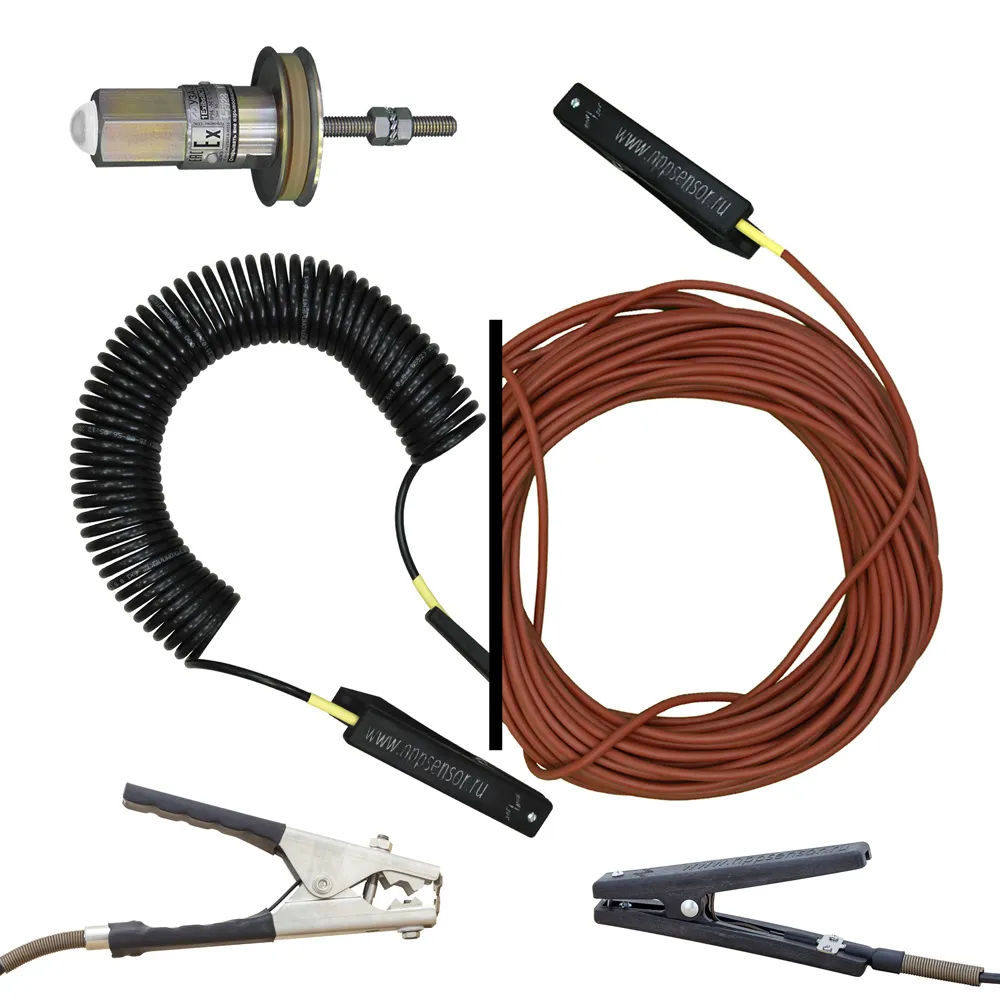

Конструктивно взрывозащищённое устройство УЗА-3В включает

• Индикатор с контроллером и встроенным ярким светодиодом красного цвета с широким углом обзора — 180°. Элемент оснащён литиевой батареей типа CR123 и полностью залит компаундом, что исключает воздействие влаги, пыли и агрессивных паров.
• Заземляющий проводник, состоящий из двух пружинных зажимов (в зависимости от исполнения — полиамидных или стальных) и двухжильного кабеля спирального или силиконового типа, обеспечивающего удобство подключения и устойчивость к механическим нагрузкам.
• Монтажные элементы — шпилька М8, зубчатые шайбы и гайки для надёжного крепления индикатора и соединения с магистралью заземления.

Принцип работы прост и надёжен. Один зажим соединяется с металлической частью автоцистерны, другой — с контактами индикатора. Контроллер измеряет сопротивление между ними, и при достижении порогового значения подаёт разрешающий световой сигнал.

Основные области применения взрывозащищённого устройства заземления УЗА-3В

• автозаправочные станции (АЗС), автогазозаправочные станции (АГЗС), мобильные АЗС (МАЗС);
• наливные станции и терминалы отгрузки горюче-смазочных материалов (ГСМ);
• нефтебазы и резервуарные парки;
• предприятия по хранению и транспортировке легковоспламеняющихся жидкостей (ЛВЖ);
• химические и нефтехимические производства;
• компрессорные и газонаполнительные станции;
• передвижные и стационарные установки слива-налива нефтепродуктов.

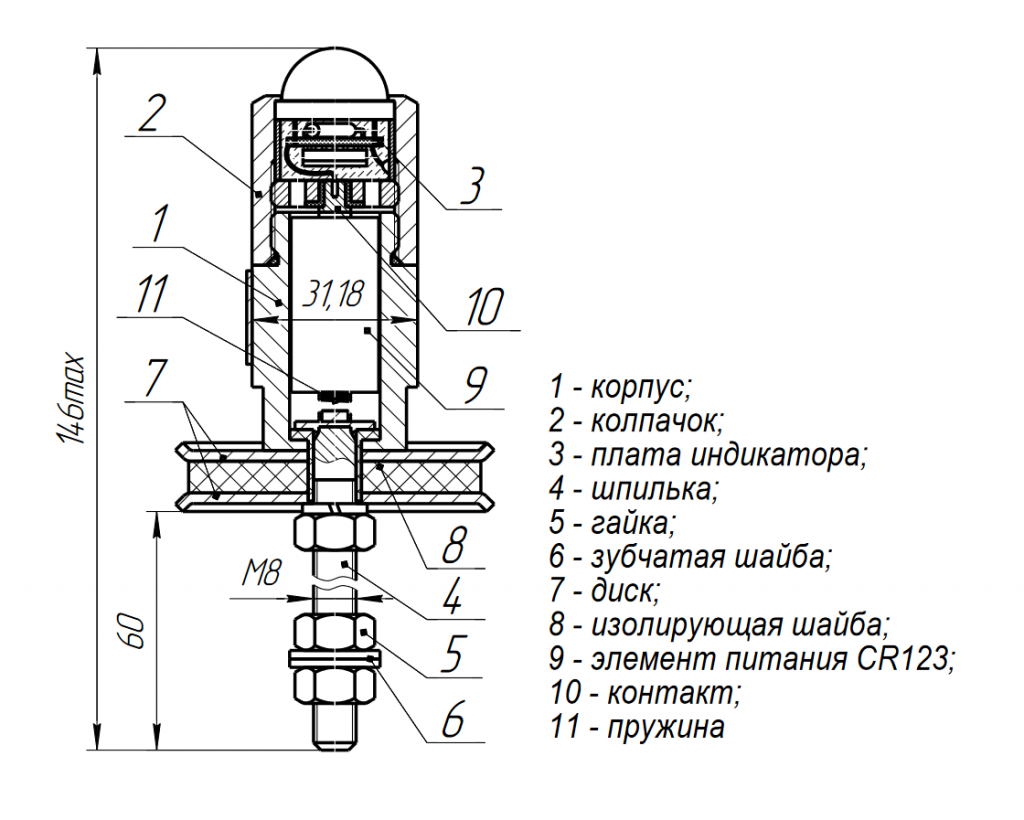

Габаритные размеры

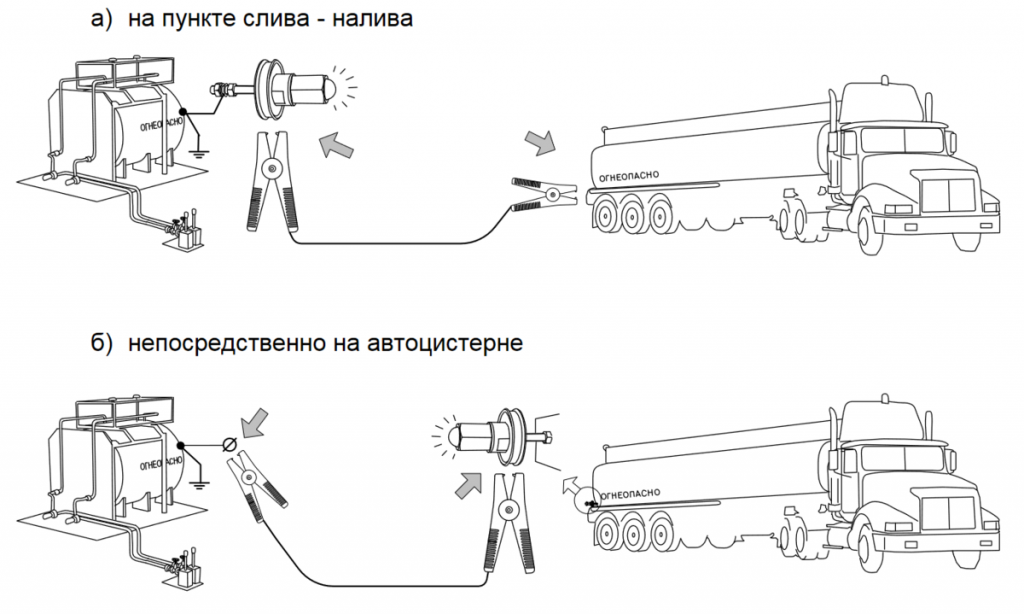

Варианты установки
