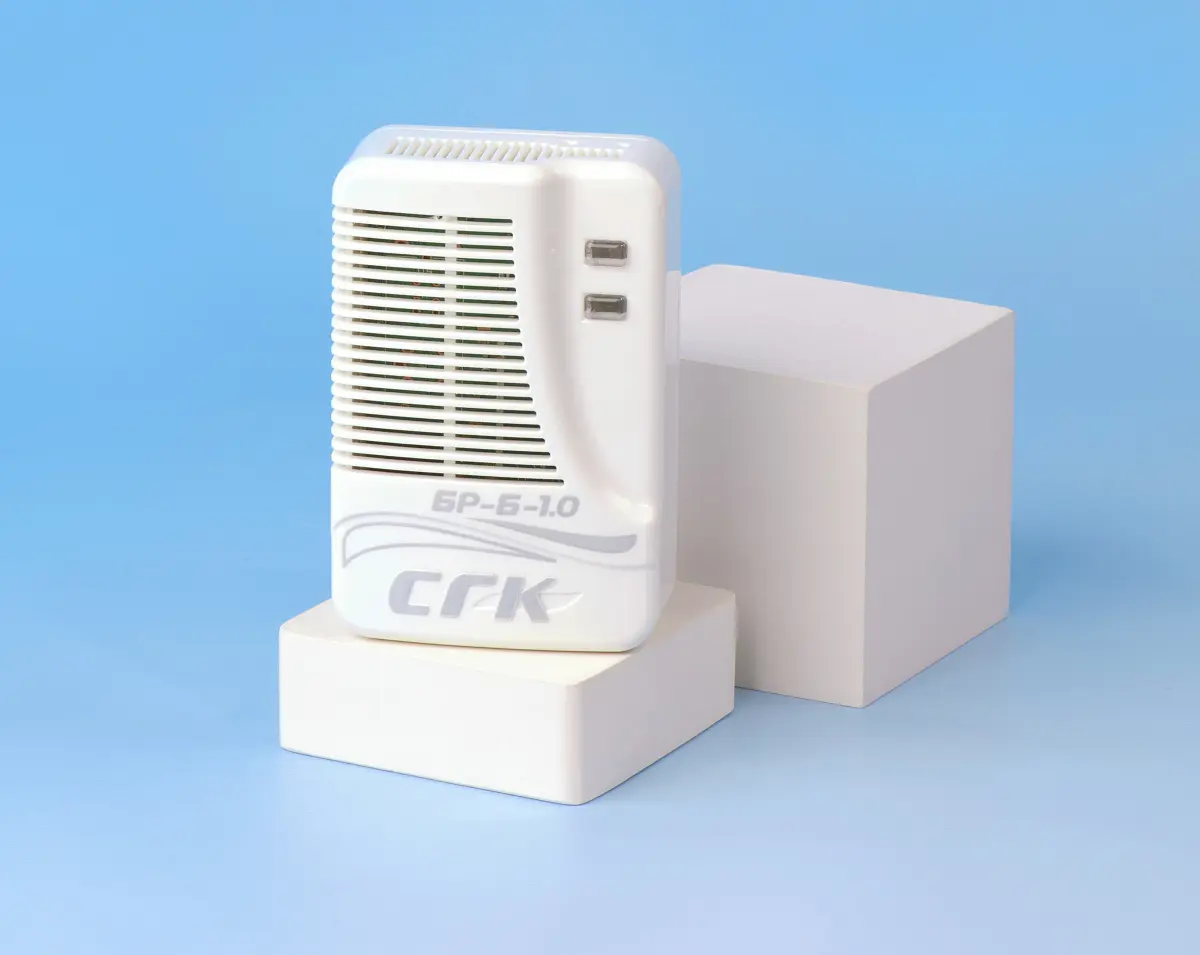

БР-Б-1.0 блок реле бытовой

Производимый серийно блок реле бытовой БР-Б-1.0 применяется исключительно в составе бытовых систем автономного контроля загазованности серии СГК-Б. Устройство предназначено для формирования и передачи сигнала «Авария» на внешние исполнительные или информационные устройства при срабатывании газовых сигнализаторов. Модель полностью совместима с сигнализаторами СЗ-1Б и СЗ-2Б.

Завод-изготовитель несёт гарантию полного соответствия блока БР-Б-1.0 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

В основе конструкции лежит микропроцессорная архитектура, обеспечивающая стабильную обработку входных сигналов. Передача аварийного сигнала осуществляется через транзисторный ключ типа «открытый коллектор» (открытый сток) с допустимыми параметрами до 30 В и 100 мА. Такое решение позволяет подключать широкий спектр внешних устройств управления и диспетчеризации.

Для коммутации в системе предусмотрены стандартные разъёмы: RJ-45 «ВЫХОД» для подключения линии передачи сигнала и RJ-12 «ЛИНИЯ» для соединения с сигнализаторами СЗ-1Б и СЗ-2Б в системе СГК-Б. При использовании в составе СГК-2-Б питание блока осуществляется непосредственно от линии системы, что упрощает монтаж и исключает необходимость отдельного источника питания.

Конструкцией предусмотрено корректное поведение выхода при отсутствии питания: транзисторный ключ переходит в безопасное состояние, что исключает ложную передачу сигнала. Световая индикация на корпусе позволяет визуально контролировать режим работы устройства и наличие аварийного события.

Блок реле бытовой БР-Б-1.0 является функциональным элементом системы СГК-Б, расширяющим возможности интеграции сигнализаторов загазованности в комплексные схемы оповещения и управления бытовыми объектами — жилыми домами, котельными и коммунальными помещениями.
