РФБГ-222-АР-24DC реле функциональной безопасности

Серийно выпускаемое реле функциональной безопасности РФБГ-222-АР-24DC предназначено для построения надёжных систем промышленной автоматизации и обеспечения безопасного управления исполнительными механизмами. Устройство применяется в ответственных контурах контроля и защиты, где требуется гарантированное отключение оборудования при возникновении аварийных ситуаций. РФБГ-222-АР-24DC обеспечивает стабильную работу технологических процессов и соответствует современным требованиям функциональной безопасности, что делает его востребованным элементом систем промышленной защиты.

Завод-изготовитель несёт гарантию полного соответствия реле РФБГ-222-АР-24DC заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

РФБГ-222-АР-24DC относится к серии реле безопасности входного сигнала DO и разработано для применения в системах, требующих высокой надёжности коммутации. Конструкция устройства предусматривает наличие механической блокировки контактов в соответствии со стандартом EN50205, что позволяет реализовать несколько независимых выходов безопасности и исключить вероятность ложных срабатываний. Максимальный ток коммутации до 5 А обеспечивает эффективное управление исполнительными цепями различной мощности.

Встроенная система самодиагностики позволяет контролировать исправность внутренних узлов и своевременно выявлять потенциальные неисправности. Реле функциональной безопасности РФБГ-222-АР-24DC может использоваться в системах с уровнем функциональной безопасности до SIL3 согласно ГОСТ Р МЭК 61508-1-2012. Устройство широко применяется в системах противоаварийной защиты (ПАЗ), где требуется гарантированное отключение технологического оборудования при обнаружении опасных условий.

Преимущества реле РФБГ-222-АР-24DC

• Архитектура 1oo2 — обеспечивает резервирование каналов и повышает отказоустойчивость системы, снижая вероятность потери функции безопасности.
• Релейный выход для безопасного обесточивания — гарантирует надёжное отключение исполнительных устройств при аварийных сигналах.
• Поддержка обнаружения контура — позволяет контролировать целостность цепей и своевременно выявлять обрывы или короткие замыкания.
• Встроенная функция фильтра тестовых импульсов — исключает ложные срабатывания при работе с современными системами диагностики входных сигналов.
• Автоматическая проверка корректного срабатывания — при каждом цикле включения и выключения выполняется контроль работоспособности релейных элементов, что повышает общую надёжность эксплуатации.

Области применения реле РФБГ-222-АР-24DC

• системы противоаварийной защиты (ПАЗ) промышленных объектов;
• автоматизированные технологические линии и производственные комплексы;
• системы управления опасными технологическими процессами;
• оборудование нефтегазовой, химической и энергетической промышленности;
• системы безопасности конвейерных линий, прессов и роботизированных комплексов;
• распределённые системы управления (АСУ ТП) с требованиями функциональной безопасности.

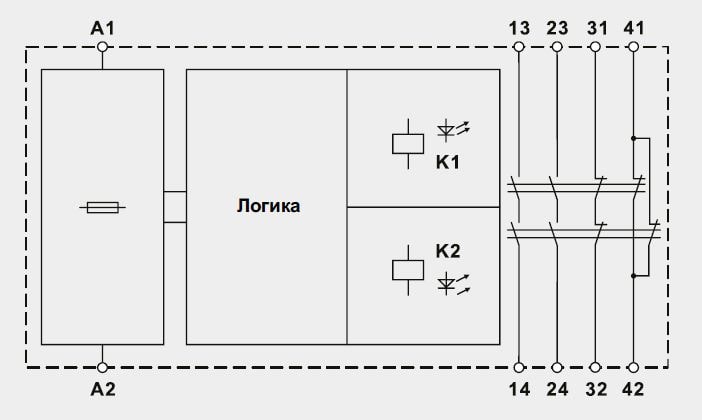

Схема подключения РФБГ-222-АР-24DC
