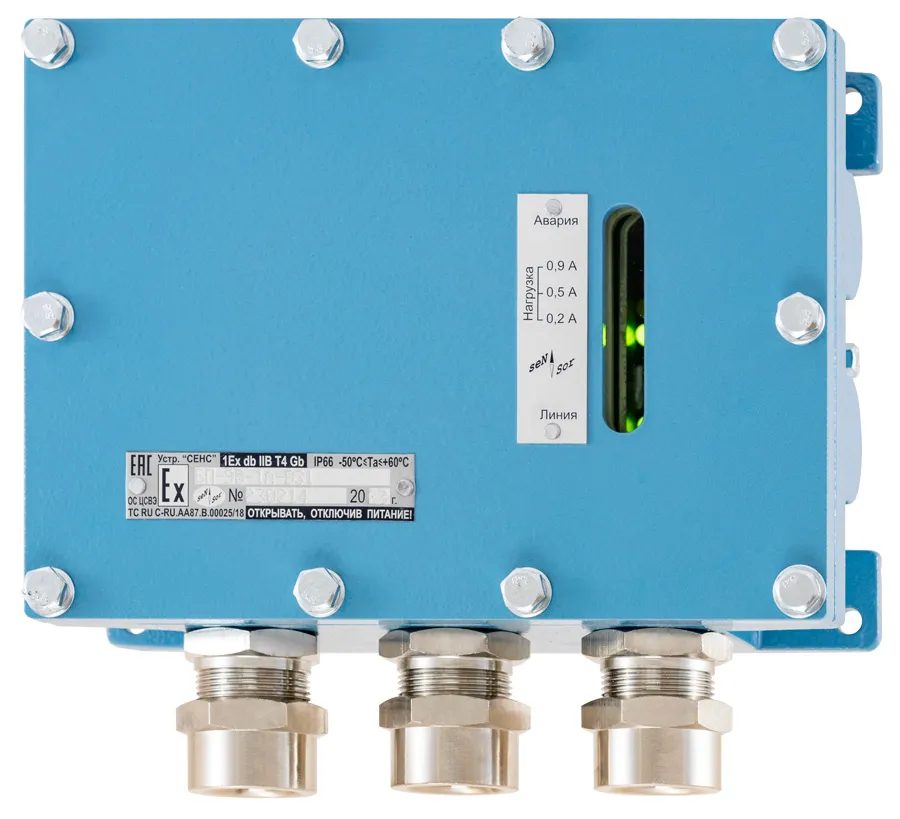

Серийно изготавливаемый взрывозащищённый блок питания БП-9В-1А-ВЗ1 предназначен для надёжного обеспечения стабилизированным напряжением 9 В постоянного тока устройств, входящих в состав измерительной системы «СЕНС», а также других совместимых приборов и модулей автоматики.
Благодаря взрывобезопасному исполнению по ГОСТ IEC 60079, устройство может устанавливаться на промышленных объектах, где возможно образование смесей горючих газов, паров и воздуха категорий IIB и IIA, температурных классов Т4. Допускается эксплуатация в зонах 1 и 2, что делает блок оптимальным решением для предприятий нефтегазовой, химической и энергетической отраслей.
Блок питания обеспечивает стабильное и безопасное электропитание контрольно-измерительных приборов даже в условиях повышенной опасности и запылённости.
Основные особенности конструкции и схемотехники:
Для оперативного контроля работы блока питания БП 9В 1А ВЗ1 предусмотрена светодиодная индикация:
Такая схема позволяет персоналу мгновенно определить состояние устройства без дополнительных измерений и повысить безопасность эксплуатации.
| Характеристики | Значения |
|---|---|
| Режим работы | непрерывный (при токе нагрузки до 0,4 А); ≤3 часов (при токе 0,6 А) с последующей работой ≥3 часов при токе до 0,4 А; ≤1 часа (при токе 0,8 А) с последующей работой ≥4 часов при токе до 0,4 А; ≤0,5 часа (при токе 1 А) с последующей работой ≥4 часов при токе до 0,4 А |
| Входное напряжение, В | 220 ±10% (AC) |
| Частота входного переменного напряжения, Гц | 50 ± 1 |
| Потребляемая мощность, Вт, не более | 20 |
| Выходное стабилизированное напряжение, В | 9 (при токе нагрузки 0,4 А) ± 5 % |
| Ток нагрузки, А | 0,4 (номинальный); 1 (максимальный) |
| Амплитуда пульсаций выходного напряжения, мВ, не более | 20 (при токе 0,4 А); 60 (при токе 0,8 А); 300 (при токе 1 А) |
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | I |
| Условия эксплуатации температура, ℃ | от -50 до +60 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* |
| Группа механического исполнения по ГОСТ 30631-99 | М6 |
| Степень защиты корпуса от проникновения твердых частиц и воды по ГОСТ 14254 | IР66 |
| Маркировка взрывозащиты | 1 Ex db IIB T4 Gb |
| Сечение присоединяемых проводов, мм² | от 0,2 до 2,5 |

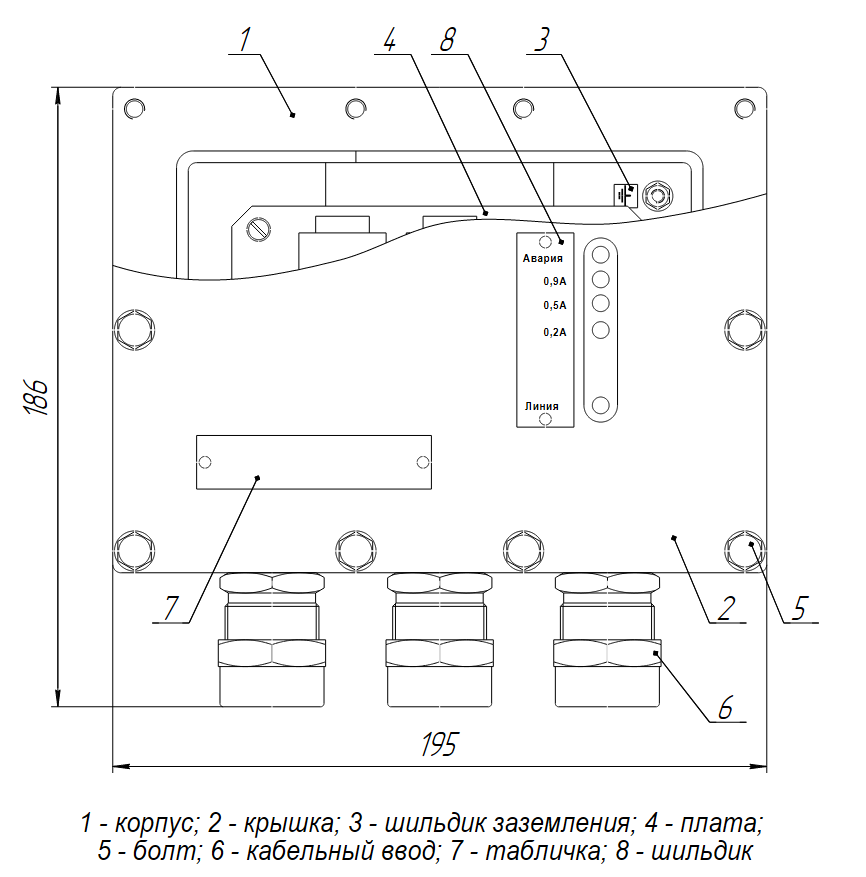

| Габаритные размеры (Ш × В × Г), мм | 215/235/275 × 186 × 86 |
| Назначенный срок службы, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
