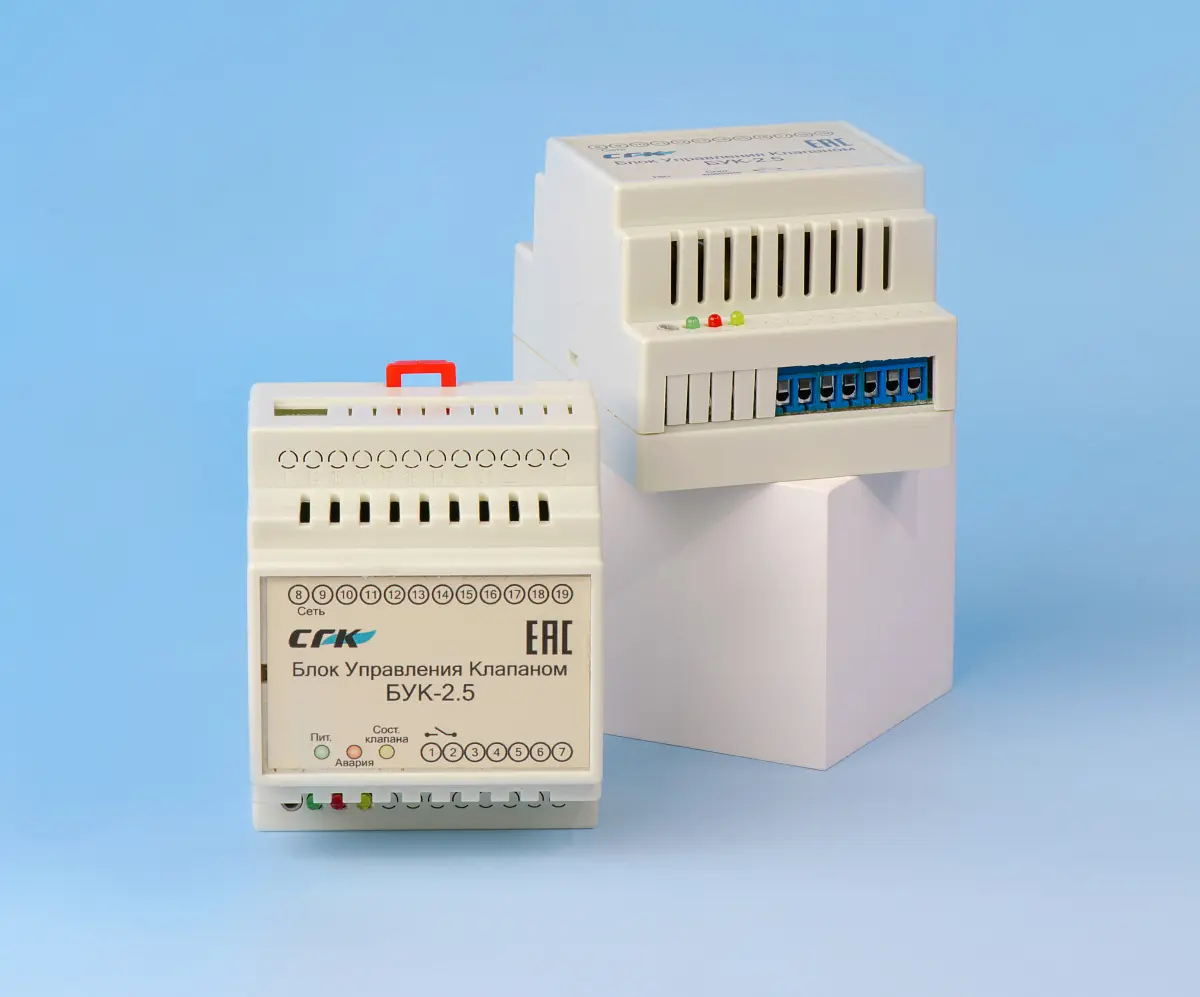

БУК-2.5 блок управления клапаном

Производимый серийно блок управления клапаном БУК-2.5 применяется для работы в составе систем газовой автоматики, сигнализации и аварийной защиты. Устройство обеспечивает управление предохранительно-запорными клапанами серии КЗГЭМ, формируя команду на их закрытие при поступлении тревожного сигнала от внешних датчиков или систем контроля. Решение ориентировано на промышленное и коммунальное применение — котельные, газорегуляторные пункты, производственные объекты и инженерные системы зданий.

Завод-изготовитель несёт гарантию полного соответствия блока БУК-2.5 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

БУК-2.5 реализует принцип принудительного закрытия при возникновении аварийной ситуации. При получении сигнала от датчика блок формирует управляющий импульс, приводящий к срабатыванию электромагнитного механизма клапана и перекрытию подачи газа. Возврат системы в рабочее состояние осуществляется после устранения причины срабатывания и выполнения процедуры восстановления.

Блок управления рассчитан на подключение внешних датчиков с выходными сигналами типа «сухой контакт» и «открытый коллектор». Для этого предусмотрено два независимых входа, что позволяет организовать контроль сразу по нескольким источникам сигнала — например, от газоанализатора и пожарного извещателя.

Срабатывание предохранительно-запорного клапана происходит при появлении активного сигнала на одном из входов либо одновременно на нескольких входах.

Каждый вход может быть индивидуально сконфигурирован в зависимости от типа подключаемого оборудования. Программирование выполняется по принципу реакции на «замыкание» или «размыкание» контактов для датчиков с выходом «сухой контакт», а также по наличию либо отсутствию управляющего напряжения. Настройка осуществляется с помощью четырёх перемычек.

Установленная перемычка определяет режим срабатывания по замыканию контактов для соответствующего входа типа «сухой контакт». Отсутствие перемычки задаёт альтернативный режим — реакцию на размыкание цепи.

Для визуального контроля состояния предусмотрена светодиодная индикация. Индикаторы отображают наличие питания, режим работы и факт аварийного срабатывания. Это упрощает диагностику и сокращает время обслуживания оборудования.

В конструкции блока предусмотрена группа переключаемых контактов для передачи сигнала о состоянии клапана на внешние контрольные пульты или системы удалённого мониторинга.

БУК-2.5 поддерживает несколько вариантов электропитания: от сети 220 В, от источника 24 В, а также от резервной аккумуляторной батареи. При работе с АКБ устройство обеспечивает сохранение работоспособности при отключении основного питания.
