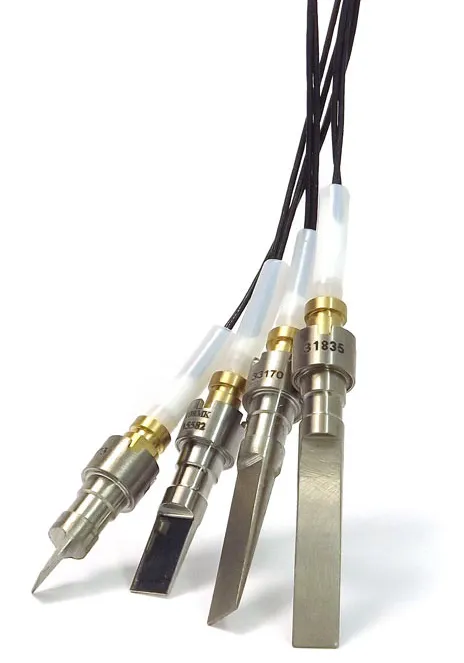

Датчики изгибающего момента 108М, 108МТ и 108МК используются для преобразования механических деформаций, возникающих под воздействием изгибающего момента, в электрический сигнал. Устройства применяются в составе вихревых расходомеров, предназначенных для измерения расхода воды, газа, пара, теплоносителей и других однородных рабочих сред.
Функционирование датчиков основано на регистрации колебаний, возникающих при образовании вихревой дорожки за телом обтекания, размещённым в потоке среды. Частота формирования вихрей находится в прямой зависимости от скорости движения потока, что позволяет использовать получаемый сигнал для последующего определения объемного расхода.
Конструктивное исполнение предусматривает установку датчиков в измерительный участок трубопровода с условным проходом от 25 до 200 мм. В зависимости от конструкции расходомерного узла чувствительный элемент может размещаться внутри тела обтекания либо в зоне за ним. Такое решение обеспечивает стабильное восприятие вихревых колебаний и формирование информативного сигнала для измерительной электроники.
Датчики серии 108М находят применение в составе приборов коммерческого и технологического учета энергоресурсов, а также используются в автоматизированных системах мониторинга и управления производственными процессами. Их применение способствует получению достоверных данных о параметрах потока и повышению эффективности работы измерительных комплексов.
| № | Характеристика | 108М, 108С, 108Э | 108МК | 108МТЗ, 108СТ, 108СТТ |
|---|---|---|---|---|
| 1 | Коэффициент преобразования при нормальных условиях, пКл/Н·м, не менее | 75 | 75 | 25 |
| 3 | Электрическая емкость между корпусом и кабелем, пФ, не менее | 700 | 700 | 300 |
| 4 | Относительная разница электрических емкостей, %, не более | ±10 | ±10 | ±15 |
| 5 | Электрическое сопротивление изоляции между корпусом и кабелем в нормальных условиях, Ом, не менее | 10⁸ | 10⁸ | 10⁶ |
| 6 | Диапазон рабочих температур, °С для исполнений: | от минус 60 до 280 | от минус 196 до 280 | от минус 60 до 350 |
| 7 | Максимальное рабочее давление, МПа, не более | 30 | ||
| 8 | Изменение коэффициента преобразования от температуры, %, не более для исполнения: | от 25 до 280 | от минус 196 до 25 | от 25 до 350 |
| от минус 60 до 25 | ||||
| от минус 10 до 40 | от 10 до минус 40 | от минус 10 до 40 | ||
| от минус 20 до 5 | ||||
| 9 | Изменение коэффициента преобразования от давления, % | от минус 20 до 10 | ||
| 10 | Степень защиты от воды и пыли по ГОСТ 14254-2015 | IP68 | ||
| 11 | По устойчивости к механическим воздействиям датчики должны соответствовать виброустойчивому исполнению по ГОСТ Р 52931-2008 | G2 | ||
Вся документация и сертификаты высылается отдельно по запросу.
