БП-9В-0,8А-DIN[2] блок питания

Серийно изготавливаемый блок питания БП-9В-0,8А-DIN[2] предназначен для электропитания постоянным током различных устройств, включая приборы измерительных систем «СЕНС», а также другого промышленного оборудования, требующего стабилизированного напряжения 9 В. Устройство обеспечивает стабильную и безопасную подачу питания в системах автоматики, контроля, сигнализации и телеметрии.

Завод-изготовитель несёт гарантию полного соответствия блока питания БП-9В-0,8А-DIN[2] заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Конструкция и монтаж

Благодаря компактному исполнению и установке на DIN-рейку TH35, данный блок питания легко интегрируется в шкафы управления, распределительные щиты и модульные сборки.

Блок питания БП-9В-0,8А-DIN[2] выполнен в пластиковом корпусе, обеспечивающем электрическую изоляцию и механическую защиту внутренних компонентов. Крепление осуществляется с помощью защёлки на DIN-рейку типоразмера TH35-7,5 или TH35-15 в соответствии с ГОСТ Р МЭК 60715.

Подключение осуществляется через винтовые зажимы, обеспечивающие надёжный контакт с проводниками и устойчивость к вибрациям. Элементы устройства размещены с учётом эффективного теплоотвода и удобства регулировки параметров в процессе эксплуатации.

Принцип действия и функциональные особенности блока питания БП-9В-0,8А-DIN[2]

По принципу действия БП-9В-0,8А-DIN[2] представляет собой импульсный блок питания для установки на DIN-рейку, оснащённый трансформаторной развязкой между входной и выходной цепями. Такое конструктивное решение повышает коэффициент полезного действия, снижает тепловые потери и гарантирует электрическую безопасность подключаемого оборудования.

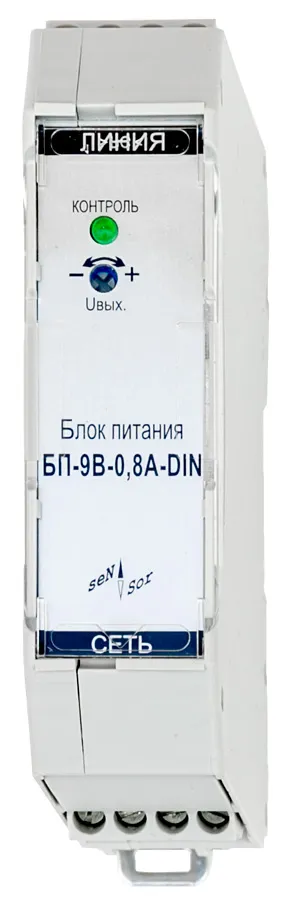

На лицевой панели расположен светодиод «КОНТРОЛЬ», сигнализирующий о наличии выходного напряжения, и винт регулировки, позволяющий точно установить требуемое регулируемое выходное напряжение в пределах допустимых значений.

Блок питания БП-9В-0,8А-DIN[2] оснащён многоуровневой системой защиты:

• варисторная защита входа от импульсных помех;
• плавкий предохранитель (1 А) в цепи входных контактов «L»;
• защита от перегрузки и короткого замыкания на выходе;
• автоматическое ограничение по температуре и перенапряжению.

При возникновении перегрузки или короткого замыкания срабатывает защита, которая отключает выходное напряжение до устранения причины неисправности. После нормализации режима питания работоспособность блока восстанавливается автоматически, без необходимости ручного перезапуска.

Эксплуатационные преимущества блока питания БП-9В-0,8А-DIN[2]

Блок может использоваться как самостоятельный источник питания, так и в составе распределённой системы, где допускается объединение нескольких блоков в одну сеть для увеличения выходного тока или резервирования.

К преимуществам модели БП-9В-0,8А-DIN[2] относятся:

• компактность и лёгкость монтажа;
• стабильная работа в широком диапазоне входных напряжений;
• низкий уровень пульсаций и помех;
• соответствие требованиям промышленных условий.

Области применения блока питания БП-9В-0,8А-DIN[2]

• Системы автоматики и управления технологическими процессами;
• Контрольно-измерительное оборудование (СИ СЕНС и аналогичные);
• Щиты управления и шкафы сигнализации;
• Системы охраны труда и промышленной безопасности;
• Энергетические и теплотехнические установки;
• Модульные измерительные и телеметрические комплексы.

Устройство и габаритные размеры
