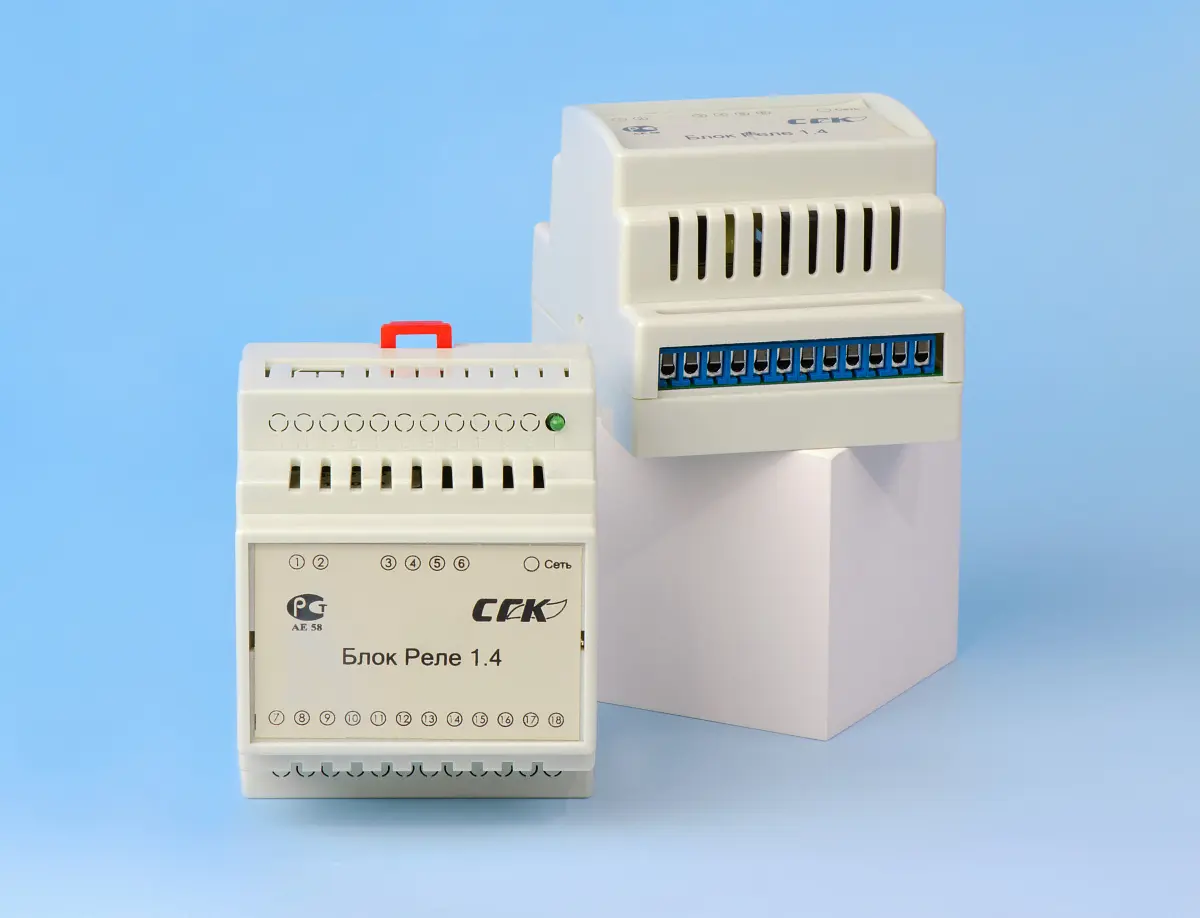

БР-1.4 блок реле

Серийно производимый блок реле БР-1.4 предназначен для расширения функциональных возможностей систем автономного контроля загазованности СГК и интеграции внешних исполнительных устройств. Релейный модуль БР-1.4 используется для подключения оборудования оповещения и управления: звуковых сирен, сигнальных звонков, вытяжных вентиляторов, электромагнитных клапанов, а также другого исполнительного оборудования, работающего от сети переменного тока.

Завод-изготовитель несёт гарантию полного соответствия блока БР-1.4 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Благодаря универсальной схеме коммутации блок реле БР-1.4 позволяет реализовать автоматическое включение или отключение нагрузок при достижении установленных порогов загазованности либо при поступлении внешних сигналов от системы.

Устройство БР-1.4

Конструкция предусматривает 4 группы переключаемых контактов, рассчитанных на нагрузку до 220 В, 50 Гц, 3 А переменного тока. Это обеспечивает возможность прямого подключения типовых устройств промышленной и бытовой автоматики без использования дополнительных промежуточных реле.

Блок реле БР-1.4 отличается универсальностью, гибкостью настройки и полной совместимостью с системами автономного контроля загазованности.

Модуль выполнен с учётом требований к надёжности и электробезопасности, что особенно важно при эксплуатации в котельных, производственных помещениях и объектах коммунальной инфраструктуры.

Программирование и функциональные возможности

Одним из ключевых преимуществ БР-1.4 является гибкая система настройки. Устройство оснащено двумя группами по 5 переключаемых перемычек (джамперов), позволяющими пользователю самостоятельно задать функциональное назначение каждой группы реле.

Для каждого релейного выхода предусмотрено 5 вариантов срабатывания:

• Активация при достижении второго порогового уровня загазованности.
• Активация при превышении первого порогового уровня загазованности.
• Срабатывание при возникновении общекотельной аварии в составе системы СГК.
• Переключение по сигналу «Пожар», формируемому системой СГК-3.
• Переключение по сигналу «Взлом», поступающему от системы СГК-3.

Такая схема программирования реле позволяет адаптировать систему под конкретные требования объекта и обеспечить требуемую логику работы исполнительных устройств.
