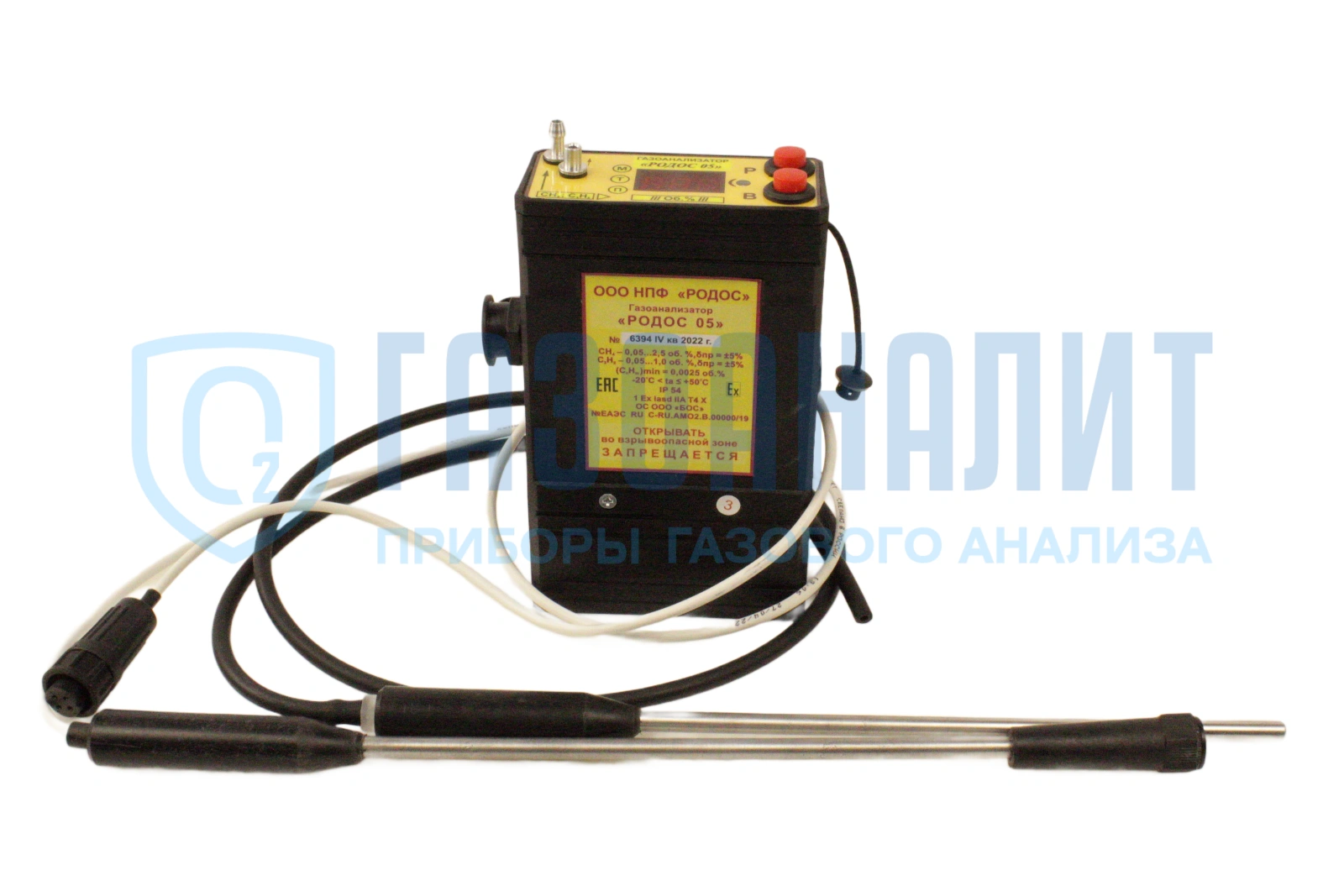

РОДОС 05 газоанализатор горючих газов многофункциональный взрывозащищённый переносной

Серийно производимые переносные многофункциональные газоанализаторы довзрывоопасных концентраций (ДВК) горючих компонентов РОДОС-05, РОДОС-05/1, РОДОС-05/2 предназначены для периодических измерений объёмных долей горючих газов (метан, пропан), индикации их утечек в воздухе рабочей зоны и выдачи предупредительной сигнализации при превышении установленных порогов срабатывания измеряемого взрывоопасного газа.

Завод-производитель гарантирует нормальную работу и соответствие индивидуальных газоанализаторов модификаций РОДОС-05, РОДОС-05/1, РОДОС-05/2 взрывозащищённого исполнения требованиям технических условий ЛПНК.413216.002 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.

Выпускаются следующие модификации газоанализатора:

• РОДОС 05 газоанализатор-течеискатель метана, пропана взрывозащищённый со встроенным термокаталитическим датчиком и выносным полупроводниковым датчиком переносной;
• РОДОС 05/1 газоанализатор-течеискатель метана, пропана взрывозащищённый со встроенным термокаталитическим и полупроводниковым датчиком переносной;
• РОДОС 05/2 газоанализатор метана, пропана взрывозащищённый со встроенным термокаталитическим датчиком переносной.

Портативные взрывозащищённые газоанализаторы ДВК горючих газов (CH₄, C₃H₈) серии Родос-05 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

Области применения

- магистральные газопроводы;

- аварийные службы;

- газонаполнительные станции;

- нефтяные заводы (НПЗ);

- коммунальные службы;

- химические заводы и производства;

- газовые котельные;

- АГЗС;

- ТЭЦ.

Преимущества и основные особенности

- многофункциональность (три разных прибора в одном - газоанализатор, течеискатель, индикатор утечек), простота технического обслуживания и лёгкость управления;

- повышенный срок службы термокаталического сенсора;

- расширенный температурный диапазон эксплуатации;

- эффективный сменяемый фильтр в ручке пробоотборного зонда для защиты микронасоса (компрессора) и датчиков.

Анализатор серии Родос имеет маркировку взрывозащиты «1ExiasdIIAT4 Х», соответствующую требованиям ГОСТ 22782.3-77, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99, и может использоваться во взрывоопасных зонах помещений и наружных установок согласно маркировки взрывозащиты по ГОСТ Р 51330.13-99, гл. 7.3 ПУЭ и другим директивным, нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Все модификации и исполнения газоанализаторов РОДОС-05 выполнены в унифицированном корпусе из термостойкого, ударопрочного, антистатичного полимерного материала и имеют в своём составе встроенный микронасос (компрессор) и аккумуляторный блок.

Во всех модификациях газоанализаторов РОДОС реализованы технические решения, позволившие упростить сложные процедуры калибровки, замены датчиков (сенсоров), обеспечить ускоренный заряд аккумуляторной батареи (< 4,5 ч), повысить средний полный срок службы термокаталитических датчиков, а также реализовать ряд интеллектуальных функций, в частности:

- контроль за исправностью датчиков и индикации характера неисправностей;

- защита от сбоя программы микроконтроллера при ошибочных действиях пользователя;

- автоматический контроль процесса ускоренной зарядки аккумуляторной батареи;

- защита термокаталитического датчика от газовых перегрузок;

- отключение анализатора при разряде аккумуляторной батареи до 4,6 В;

- отключение прибора при достижении концентрации метана 3 об. %.

Исполнения для заказа

Тип исполнения и децимальный номер	Назначение	Конструктивные особенности датчиков
РОДОС-05 ЛПНК. 413216.002	измерение концентрации метана, пропана и контроль их утечек	встроенный термокаталитический датчик; выносной полупроводниковый датчик
РОДОС-05/1 ЛПНК. 413216.002-01		встроенные термокаталитический и полупроводниковый датчики
РОДОС-05/2 ЛПНК. 413216.002-02	измерение концентрации метана, пропана	встроенный термокаталитический датчик

Сравнительные характеристики модификаций

Тип характеристики	Значения
	Родос 05	Родос 05/1	Родос 05/2
Измерение объёмных долей горючих газов (метан, пропан)	+	+	+
Контроль уровня утечек горючих газов в воздухе рабочей зоны	+	+	+
Газоанализатор	+	+	+
Индикатор утечек	+	+	+
Течеискатель	+	+	-
Выносной полупроводниковый датчик течеискателя повышенной чувствительности	+	-	-
Встроенный микрокомпрессор (насос) и выносной зонд	+	+	+
Световая и звуковая сигнализация при превышении установленных порогов измеряемого компонента	+	+	+
Взрывозащита по 1ЕхiasdIIAT4 X	+	+	+
Ударопрочный, термостойкий, антистатический корпус	+	+	+

Описание и современный облик серии Родос-05

Тип газоанализатора: переносной, одновременно с диффузионным и принудительным отбором пробы, для измерения двух взрывоопасных компонентов, с цифровым индикатором, световой и акустической предупредительной сигнализацией, циклического действия, с автономным электрическим питанием.

Термокаталитический датчик (сенсор) используется при измерении объёмных долей взрывоопасных метана и пропана, полупроводниковый датчик - для индикации их утечек.

Способы отбора газовой пробы: принудительный с применением микронасоса (микрокомпрессора) - для встроенных датчиков и диффузионный - для выносного полупроводникового датчика.

Встроенный современный микропроцессор обеспечивает автоматизацию процессов измерений и обработку информации с датчиков и ряд сервисных функций: управление клавиатурой, цифровым индикатором, запоминание (архив) результатов измерений и вывод их на цифровой индикатор, диагностирование и вывод на цифровой индикатор текущего режима работы прибора. При превышении установленного предела допускаемых значений объемной доли измеряемого компонента газоанализатор обеспечивает прерывистые акустическую и световую красного цвета сигнализацию.

При этом включение и выключение аналитического прибора, переключение режимов работы, а также проведение калибровки (для режима анализатора) осуществляется двумя кнопками без вскрытия прибора.

Результаты измерений концентрации и уровня утечки метана и пропана отображаются на светодиодном индикаторе газоанализатора повышенной яркости в виде соответствующих цифровых показаний в объёмных долях, выраженных в (%) и количеством вертикальных полос (от 1 до 6), сопровождаемых звуковыми сигналами изменяющейся тональности.

Внешний вид пробоотборного зонда
