КОЛИОН-1В-21 газоанализатор фотоионизационный двухдетекторный переносной

Предназначен для периодических измерений и сигнализации о превышении заданных уровней в воздухе рабочей зоны массовой концентрации газообразных веществ: паров углеводородов нефти и нефтепродуктов, алифатических, непредельных и ароматических углеводородов, органических растворителей (уайт-спирита, ацетона, сольвента и пр.), спиртов (кроме метанола), альдегидов (кроме формальдегида), аммиака, сероуглерода, меркаптанов, хлоралкенов (винилхлорида, три- и тетрахлорэтилена), сложных эфиров, кетонов, других химических компонентов с потенциалом (энергией излучаемых фотонов) ионизации ниже 10,6 эВ, а также измерения довзрывоопасных концентраций (ДВК) горючих газов термокаталитическим методом.

Завод-изготовитель несёт гарантию полного соответствия газоанализатора КОЛИОН-1В-21 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Газоанализатор представляет собой переносной взрывозащищенный измерительный прибор в одноблочном исполнении с принудительным отбором, встроенным блоком аккумуляторов, а также цифровой индикацией текущих показаний.

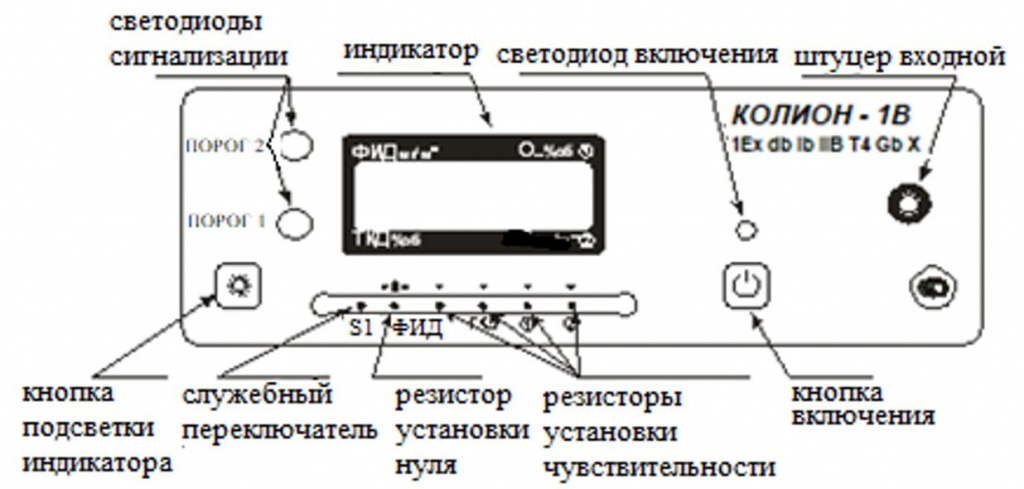

Внешний вид газоанализатора КОЛИОН-1В-21

Переносной газоанализатор КОЛИОН-1В-21 внесён в Государственный реестр средств измерений и отгружается с обязательной госповеркой.

Принцип действия анализатора основан на одновременном измерении предельно-допустимой концентрации (ПДК) органических и неорганических веществ фотоионизационным детектором (ФИД), а также довзрывоопасной концентрации горючих веществ и их смеси термокаталитическим детектором (ТКД). Анализируемый воздух непрерывно пропускается через детекторы ФИД и ТКД с помощью встроенного микрокомпрессора (насоса). Текущее значение концентрации отображается в мг/м³, % НКПР либо % об. в цифровом формате на двухстрочном жидкокристаллическом индикаторе (ЖКИ). Оснащённое в приборе сигнальное устройство обеспечивает светозвуковую сигнализацию при превышении измеряемой концентрацией установленного порога срабатывания. Для поиска утечек в технологическом оборудовании и обеспечения измерений  в труднодоступных местах, удалённых от газоанализатора, совместно используются пробоотборник, металлический наконечник, удлинитель пробоотборника, максимальная длина которого может достигать 10 м, а также штанга телескопическая длиной 1,6 либо 2,9 м.

ФИД газоанализаторов градуируется (калибруется) по одному веществу, например, углеводородам нефти, бензину, толуолу, бензолу, аммиаку либо другому по согласованию с заводом-изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям этого прибора при помощи пересчётных коэффициентов, которые определяются экспериментальным путём с применением соответствующих ПГС. Значения пересчётных коэффициентов приведены в Руководстве по эксплуатации.

Термокаталитический детектор (датчик) в этой модификации может быть откалиброван по метану, пропану, гексану, бутану либо другому веществу (по согласованию с заказчиком).

К списку веществ, измеряемых ФИД и включённых в память газоанализатора в стандартном исполнении, относятся аммиак, ацетон, бензин, бензол, гексан, дизельное топливо, керосин, ксилол, пары углеводородов нефти, стирол, толуол, этанол, этилен, этиленоксид.

В память ФИД газоанализатора по запросу Пользователя могут быть внесены и другие вещества из списка, но не более 14 веществ.

Основные преимущества и особенности:

- одновременный контроль как ДВК, так и ПДК углеводородов;
- высокая чувствительность по каналам ФИД и ТКД;
- быстродействие;
- устойчивость к концентрационным перегрузкам;
- стабильность измерений и показаний;
- длительный срок службы прибора;
- отсутствие влияния температуры окружающей среды;
- неограниченный срок хранения;
- взрывозащищённое исполнение с маркировкой взрывозащиты 1ExdbibIIBT4Gb X;
- произведен из коррозионно-стойких материалов либо защищён коррозионно-стойкими покрытиями в соответствии с ГОСТ 9.301;
- устойчив к воздействию вибраций.

Области применения:

- одновременное измерение ДВК горючих веществ и содержания ПДК паров углеводородов нефти, нефтепродуктов в воздухе рабочей зоны на предприятиях по их транспортировке и хранению (внутри резервуаров), при зачистке и перед проведением огневых работ, в помещениях насосных по перекачке легковоспламеняющихся нефтепродуктов и прочее;
- оценка уровня загрязнённости воздуха органическими растворителями при использовании в лакокрасочной промышленности и при покрасочных работах;
- контроль загрязнённости воздуха на объектах железнодорожного транспорта: в вагонных депо, занимающихся ремонтом железнодорожных цистерн, для измерения содержания
вредных веществ в воздухе цистерн при проведении зачистки и перед началом сварочных работ, а также при проведении покрасочных работ;
- использование на речном транспорте: на судах, перевозящих нефть, нефтепродукты и другие вредные, взрывоопасные вещества;
- поиск и определения интенсивности утечек в технологическом оборудовании;
- предварительный оперативный контроль загрязнённости почвы нефтепродуктами и другими органическими веществами с целью определения мест максимальной загрязнённости;
- контроль загрязнённости воздуха в чрезвычайных ситуациях, связанных с выбросами (или разливами) вредных и ядовитых веществ, а также при их ликвидации;
- определение мест наибольшего загрязнения для последующего анализа и контроля атмосферного воздуха.

Вниманию заказчиков! В некоторой документации могут встречаться опечатки: некорректно указывается наименование газоанализатора, например, "КАЛИОН-1В-21", "КОЛЕОН-1В-21", "КАЛЕОН-1В-21". Просим обратить Ваше внимание на правильную марку прибора - "КОЛИОН-1В-21".

Разрешительная документация (свидетельства, сертификаты и декларации):

У переносного газоанализатора КОЛИОН-1В-21 имеются следующие разрешительные документы:
- свидетельство об утверждении типа средств измерений;
- сертификат соответствия (Таможенный союз);
- документ, подтверждающий соответствие требованиям Правил РРР;
- декларация о соответствии (Таможенный союз);
- свидетельство об утверждении типа средств измерений (Республика Беларусь);
- сертификат о признании утверждения типа средств измерений (Республика Казахстан).

Эта и другая документация высылается по дополнительному запросу Заказчика.

Коэффициенты пересчёта газоанализатора КОЛИОН-1В-21

Наименование вещества	Кj при градуировке по
	бензолу	аммиаку	бензину	этилену
Аммиак	3,7	1,0	1,1	0,8
Ацетон	1,8	0,49	0,51	0,38
Бензин	3,5	0,95	1,0	0,74
Бензол	1	0,27	0,29	0,21
Гексан	9,1	2,5	2,6	1,9
Дизельное топливо	3,7	1,00	1,06	0,79
Керосин	3,7	1,00	1,06	0,79
Ксилол	0,95	0,26	0,27	0,20
Пары углеводородов нефти	3,7	1,0	1,1	0,79
Сероводород	3,8	1,0	1,1	0,81
Стирол	1,1	0,30	0,31	0,23
Толуол	1,1	0,30	0,31	0,23
Этанол	10	2,7	2,9	2,1
Этилен	4,7	1,3	1,3	1,0
Этиленоксид	20	5,3	5,8	4,4

Концентрация анализируемого вещества Сoj рассчитывается по формуле:
Coj = Kj × Cj, где Сj - показания газоанализатора.

Перечень веществ, измеряемых ФИД газоанализатора КОЛИОН-1В-21

№	Вещество	Величина ПДК (мр/сс), мг/м3	Энергия ионизации, эВ
1	Акролеин*	0,2	10,1
2	Аммиак	20	10,15
3	Анилин*	0,3 / 0,1	7,0
4	Ацетальдегид*	5	10,21
5	Ацетон	800 / 200	9,69
6	Бензин	300 / 100	—
7	Бензол	15 / 5	9,25
8	Бутадиен-1,3	100	9,07
9	Бутан	900 / 300	10,63
10	Бутанол	30 / 10	9,99
11	Бутилацетат	200 / 50	10,01
12	Винилацетат	30 / 10	9,8
13	Гексан	900 / 300	10,18
14	Гептан	900 / 300	10,07
15	Дизельное топливо	600 / 300	—
16	Диэтиламин	30	8,01
17	Диэтиловый эфир	900 / 300	9,41
18	Изобутанол	10	10,02
19	Изобутилен	100	9,43
20	Изопропанол	50/10	10,12
21	Керосин	600 / 300	—
22	Ксилол	150 / 50	8,56
23	Мазут (по гексану)	900 / 300
24	Метилацетат	100	10,27
25	Метилмеркаптан*	0,8	9,44
26	Метил-третбутиловый эфир	300 / 100	9,24
27	Метилэтилкетон	200	9,53
28	Нафталин	20	8,1
29	Нефрас	300 / 100
30	Нитробензол*	6 / 3	9,92
31	н-Октан	900 / 300
32	Пентан	900 / 300	10,53
33	Пропанол	30 / 10	10,22
34	Пропилен	100	9,73
35	Сероуглерод	10 / 3	10,13
36	Сольвент	300 / 100
37	Стирол	30 / 10	8,47
38	Тетрахлорэтилен	30 / 10	9,32
39	Толуол	150 / 50	8,82
40	Трихлорэтилен	30 / 10	9,47
41	Уайт-спирит	900 / 300	—
42	Углеводороды нефти	900 / 300	—
43	Фенол	1 / 0,3	8,69
44	Хлорбензол	100 / 50	9,07
45	Хлорэтен (винил хлорид)*	5 /1
46	Циклогексан	80	9,9
47	Циклогексанол		10,0
48	Циклогексанон	30 / 10	9,14
49	Этанол	2000 / 1000	10,62
50	Этилацетат	200 / 50	10,11
51	Этилбензол	150 / 50	8,76
52	Этилен	100	10,52
53	Этиленоксид*	3 / 1	10,56
54	Этилмеркаптан*	1	9,29

Примечания:

• Контроль концентраций на уровне ПДК только для веществ с ПДК воздуха рабочей зоны не менее 10 мг/м³.
• * - вещества, для которых измерение на уровне ПДК невозможно.
• Газоанализатор может использоваться для измерения концентрации веществ, не указанных в перечне, если их потенциал ионизации меньше 10,6 эВ.
