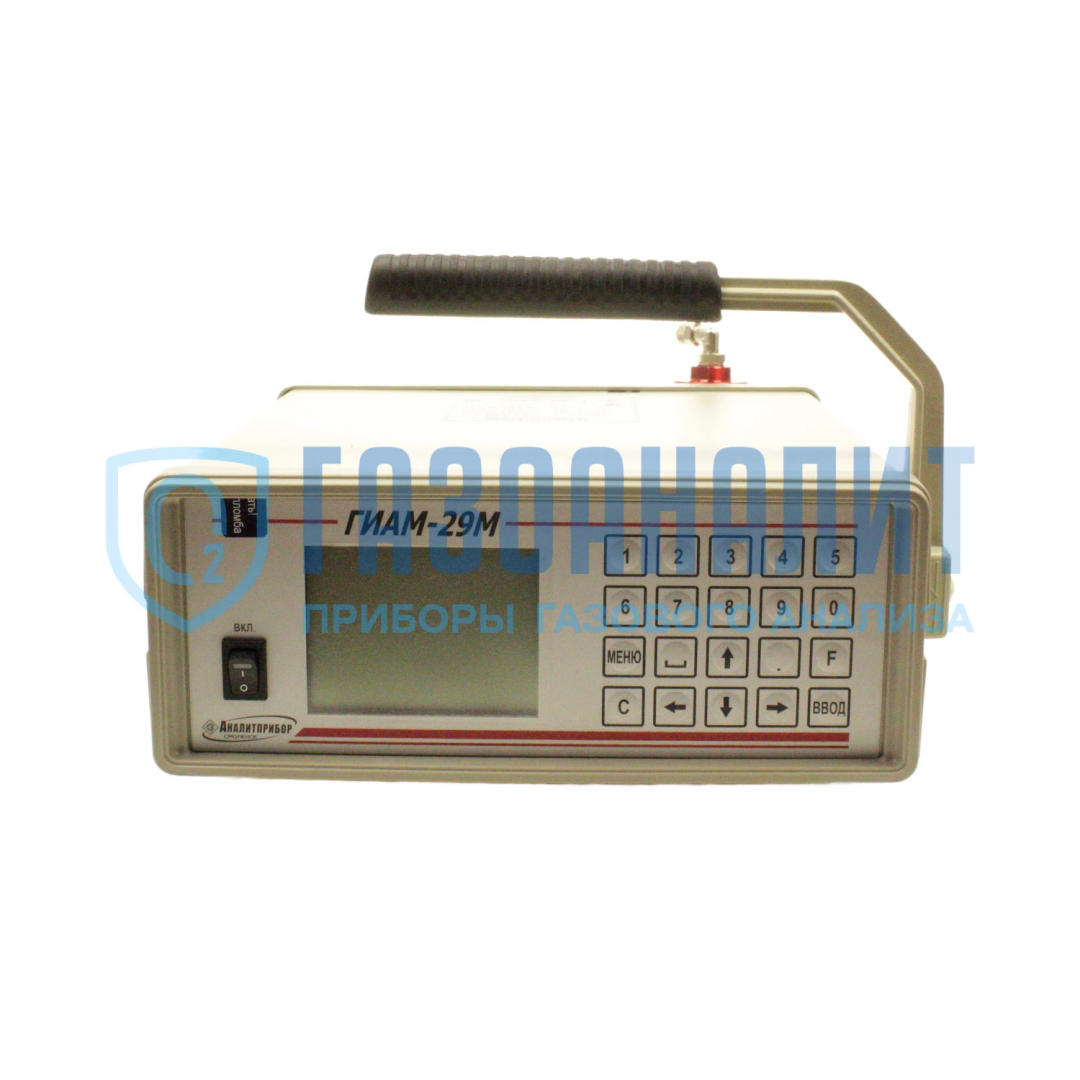

ГИАМ-29М газоанализатор автомобильный многофункциональный для настройки двигателей переносной
ГИАМ-29М газоанализатор автомобильный многофункциональный для настройки двигателей переносной
ГИАМ-29М газоанализатор автомобильный многофункциональный для настройки двигателей переносной
ГИАМ-29М газоанализатор автомобильный многофункциональный для настройки двигателей переносной
Код товара: 294
ГИАМ-29М газоанализатор автомобильный многофункциональный для настройки двигателей переносной
от 108 850 ₽ /шт
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Описание
ГИАМ-29 (старая модель, без буквы "М") снят с производства и заменён на современную модификацию ГИАМ-29М

Серийно производимые автомобильные многофункциональные газоанализаторы предназначены для:
- периодических измерений и определения содержания оксида углерода (CO), углеводородов (CH), кислорода (O2), оксида азота (NO) и диоксида углерода (CO2) в отработанных газах двигателей внутреннего сгорания;
- определения частоты вращения коленчатого вала (N-1) и температуры масла (T) двигателей внутреннего сгорания с принудительным поджигом топлива (только для модификаций ГИАМ-29М-1, ГИАМ-29М-2);
- вычисления значения коэффициента избытка воздуха (λ) (только для моделей ГИАМ-29М-1, ГИАМ-29М-4);
- вычисления объемного содержания суммы оксидов азота (NOx) (только для исполнений ГИАМ-29М-3, ГИАМ-29М-4).

Завод-производитель гарантирует стабильную и нормальную работу, а также соответствие переносного многофункционального автомобильного газоанализатора ГИАМ-29М требованиям технических условий ИБЯЛ.413311.034 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.

Переносные общепромышленные газоанализаторы серии ГИАМ-29М внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

Анализаторы выпускаются в следующих исполнениях:

- ГИАМ-29М-1: измерение CO, CH, CO2, O2, T, N-1 и вычисление значения коэффициента избытка воздуха λ; контроль технического состояния двигателей автомобилей по ГОСТ Р 52033-2003.
- ГИАМ-29М-2: измерение СО, СН, Т, N-1; контроль технического состояния двигателей автомобилей по ГОСТ Р 52033-2003.
- ГИАМ-29М-3: измерение СО, СН, NO и вычисление объемного содержания NOx; контроль технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ 30574-98, ГОСТ 52408-2005, ГОСТ Р 51249-99.
- ГИАМ-29М-4: измерение СО, СН, СО2, О2, NO, вычисление значения коэффициента избытка воздуха λ и объемного содержания NOx; контроль технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ 30574-98, ГОСТ 52408-2005, ГОСТ Р 51249-99.

Преимущества и отличительные особенности

- модификации ГИАМ-29М-3 и ГИАМ-29М-4 соответствуют требованиям правил Российского Речного Регистра (РРР) и Российского морского регистра судоходства (РМРС);
- наличие цифровых выходов RS232 и USB (для исполнения ГИАМ-29М-2 – только RS232), обеспечивающих передачу данных на ПК;
- высокая степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP 42;
- диапазон рабочих температур – (- 20…40)°С для моделей ГИАМ-29М-01 и -02 и (0…45) °С для исполнений ГИАМ-29М-03 и -04;
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- гарантийный срок – 18 месяцев с даты отгрузки конечному потребителю;
- средний полный срок службы встроенных датчиков в нормальных условиях: (электрохимический (O2) – не менее 1,5 лет; электрохимический (NO) – не менее 1 года; оптико-абсорбционные датчики – 10 лет).

Области применения

- контроль технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
- контроль технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ 30574-98, ГОСТ 52408-2005, ГОСТ Р 51249-99.

Тип газоанализатора ГИАМ-29М – переносной, одноблочный, многоканальный (многокомпонентный).

Принцип действия и метод измерения зависит от канала (измеряемого газа):

- CO, СО2, CH – оптико-абсорбционный;
- O2, NO – электрохимический;
- температура масла T – термопара (термоэлектрический преобразователь);
- частота вращения коленчатого вала N-1 – индукционный.

Способ отбора газовой пробы - принудительный (от встроенного побудителя расхода).

Режим рабочей эксплуатации - непрерывный либо периодический.

Марка и чертёжное обозначение

Определяемый компонент

ГИАМ-29М-1

ИБЯЛ.413311.034

ГИАМ-29М-2

ИБЯЛ.413311.034-01

ГИАМ-29М-3

ИБЯЛ.413311.034-02

ГИАМ-29М-4

ИБЯЛ.413311.034-03

Измеряемые компоненты

СО

+

+

+

+

СН

+

+

+

+

СО2

+

-

-

+

О2

+

-

-

+

-

-

+

+

Температура масла, T *

+

+

-

-

Частота вращения коленчатого вала, N-1

+

+

-

-

Вычисляемые компоненты

x

-

-

+

+

Коэффициента избытка воздуха, λ

+

-

-

+

Примечание: * - наличие канала измерений температуры масла оговаривается при изначальном заказе газоанализатора.

Газоанализатор ГИАМ-29М.jpg

Характеристики

Наименование характеристики

Значение

Госповерка

есть

Напряжение питания, В:



- от сети переменного тока

230+23-46 В частотой (50 ± 1) Гц

- от бортовой сети (аккумулятора)

12

Потребляемая мощность:



- от сети переменного тока с напряжением 220 В

40 ВА

- от сети постоянного тока с напряжением 12 В

15 Вт

Габаритные размеры, мм

390х400х150

Масса, кг, не более

6,0

Степень защиты от пыли и влаги

IP42

Высота установки над уровнем моря, м

до 2000

максимальная температура газовой смеси на входе пробозаборника (газозаборника), °С

200

Максимальное значение абсолютной влажности анализируемой среды, г/м3

50

Виды выходных сигналов

RS232, USB  (кроме ГИАМ-29М-2),

обеспечивающие передачу данных на ПК и др. цифровые устройства

Время прогрева, мин, не более

10

Предельное время установления показаний газоанализаторов Т0,9, с,  не более

30

Допускаемый интервал времени работы без корректировки показаний по ГСО-ПГС, месяцев,  не менее

6

Пределы допускаемой вариации показаний по каналам измерений СО, СО2, CH, O2, NO, в долях от пределов допускаемой основной погрешности, не более

0,5

Допускаемый интервал времени непрерывной работы без подзаряда  блока аккумуляторного при температуре окружающей среды (20±5)°С и продолжительности работы побудителя расхода не более 50 %  общего времени работы, ч, не менее

6

Встроенный побудитель расхода газоанализаторов обеспечивает расход анализируемой среды не менее:







- в диапазоне температур от 0 до 45°С,

0,75 л/мин

- в диапазоне от минус 20 до 0°С с подключенным ко входу пробозаборником

0,2 л/мин

Средняя наработка на отказ в рабочих условиях эксплуатации (с учетом технического обслуживания) не менее, ч

25000

Средний полный срок службы датчиков, лет, не менее:



- электрохимического датчика на кислород  (O2)

1,5

- электрохимического датчика на оксида азота (NO)

1

- оптико-абсорбционного датчика (ОАД)

10

Рабочие условия эксплуатации

Температура окружающей среды:

- ГИАМ-29М-1, -2

- ГИАМ-29М-3, -4



от -20°С до +40°С

от 0°С до +45°С

Относительная влажность окружающей среды при 35°С, без конденсации влаги

от 30 до 95%

Атмосферное давление, кПа

от 84 до 106,7 (от 630 до 800 мм.рт.ст.)


Метрологические характеристики

Марка
газоанализатора

Наименование канала измерения (поверочный
компонент, если не совпадает)

Цена единицы наименьшего разряда цифрового отсчетного устройства

Диапазон
измерений

ГИАМ-29М-1

СО

0,01

0 – 5,00 % об. д.

СН1) (С3Н8)

1

0 – 2000 млн-1

СО2

0,01

0 - 16 % об. д.

О2

0,01

0 – 21 % об. д.

Т 2)

0,1

20 - 125 °С

N-1

1

0 – 1200 об/мин

0 – 6000 об/мин

ГИАМ-29М-2

СО

0,01

0 – 7,00 % об. д.

СН1) (С3Н8)

1

0 – 3000 млн-1

Т 2)

0,1

20 - 125 °С

N-1

1

0 – 1200 об/мин

0 – 6000 об/мин

ГИАМ-29М-3

СО

0,001

0 – 0,50 % об. д.

СН3) (С3Н8)

0,001

0 – 0,20 % об. д.

NO

0,001

0 – 0,50 % об. д.

ГИАМ-29М-4

СО

0,001

0 – 0,50 % об. д.

СН3) (С3Н8)

0,001

0 – 0,20 % об. д.

CO2

0,01

0 – 15,0 % об. д.

NO

0,001

0 – 0,50 % об. д.

О2

0,01

0 – 21 % об. д.

Примечания:
1) показания в пересчёте по гексану;
2) наличие канала измерения температуры масла оговаривается при изначальном заказе;
3) показания в пересчёте по пропану.
Комплект поставки

Наименование элемента

Количество

1. Газоанализатор многофункциональный ГИАМ-29М (согласно исполнению)

1 шт.

2. Ведомость эксплуатационных документов ИБЯЛ.413311.034 ВЭ

1 экз.

3. Комплект эксплуатационных документов (согласно ИБЯЛ.413311.034 ВЭ)

1 компл.

4. Комплект ЗИП (согласно ведомости ЗИП):

- газозаборник ИБЯЛ.418311.005

- блок питания ИБЯЛ.436234.004

- кабель ИБЯЛ.685621.791

- кабель ИБЯЛ.685691.005

- кабель SCF-12

- кабель USB 2.0 25-576-27 (только для ИБЯЛ.413311.004)

- кабель сетевой SCZ-1

- фильтр GB-202 - 2шт.

- трубка ПВХ 4х1,5 ТУ 2247-465-0020-8947-2006 - 7м.

1 компл.

5. Блок питания ИБЯЛ.436234.004

1 шт.

Дополнительно, по специальному заказу поставляются:

6. Термопринтер ИБЯЛ.467269.003



7. Пробозаборник  ИБЯЛ.418312.054 (для обеспечения отбора пробы при температуре окружающей среды от минус 20 до 0°С)



8. Датчик температуры масла ИБЯЛ.405119.002



9. Пульт контроля ИБЯЛ.422411.005



10. Блок аккумуляторный ИБЯЛ.563342.013



11. Баллоны с ГСО-ПГС



12. Вентиль точной регулировки ВТР ИБЯЛ.306577.002-03



13. Индикатор расхода ИР (ротаметр) ИБЯЛ.418622.003-04



14. Ячейка электрохимическая (NO) в упаковке ИБЯЛ.305649.042



15. Ячейка электрохимическая (О2) в упаковке ИБЯЛ.305649.042-01



16. Диск с сервисным программным обеспечением ИБЯЛ.431214.347
