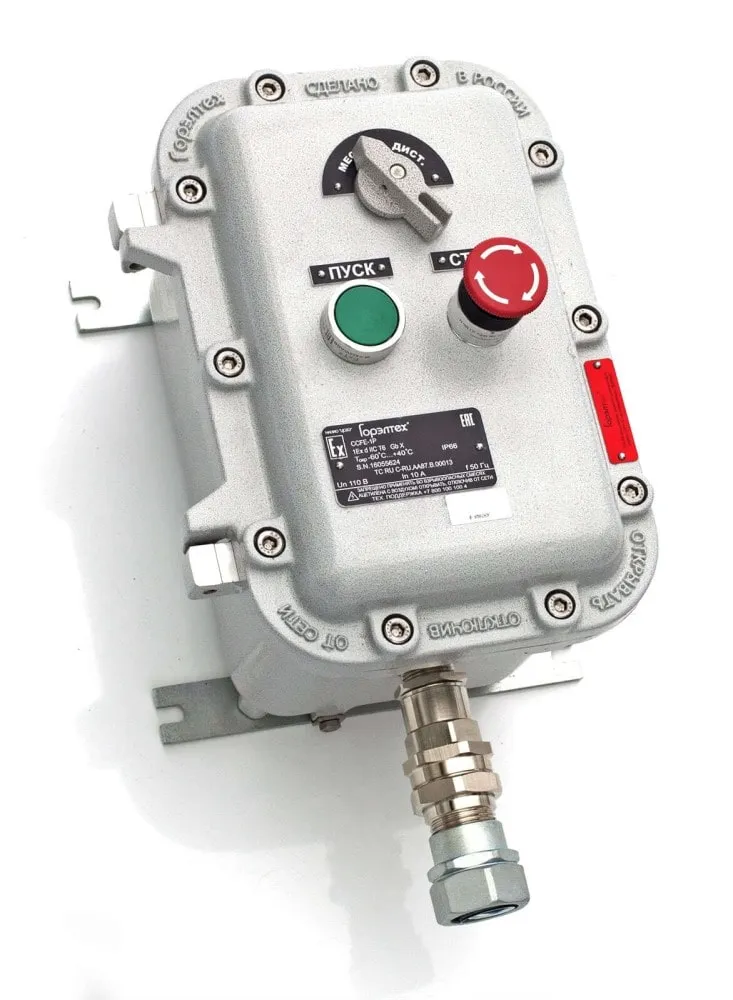

Взрывозащищённый дистанционный пульт управления приводом ПКИВ-ДПУ и ПКИЕ-ДПУ (CCFE-MR, SA-MR, CCFE-CF, SA-CF) предназначен для управления и индикации работы инвертора с асинхронным электроприводом в сетях переменного тока. Устройство обеспечивает безопасное дистанционное управление оборудованием, расположенным во взрывоопасных зонах, исключая риск возникновения искрения и перегрева контактных элементов.
По желанию заказчика возможна поставка пультов как по типовым схемам, так и по индивидуальным проектам с учётом специфики технологических процессов. Для оперативного контроля и визуализации предусмотрена световая индикация режимов работы с помощью сигнальных ламп, а также установка аналоговых стрелочных приборов, отображающих скорость вращения, момент или иные параметры инвертора.
Пульты совместимы с различными типами преобразователей частоты и инверторов, подключаемых через аналоговые входы и выходы. Это позволяет интегрировать устройства в существующие системы автоматизации и повысить безопасность управления приводными механизмами.
Взрывозащищённые пульты управления серии ПКИВ-ДПУ и ПКИЕ-ДПУ применяются на объектах химической, газовой, нефтяной промышленности, а также в подземных выработках шахт и рудников, опасных по метану и угольной пыли. Конструкция сертифицирована для эксплуатации в зонах с потенциально взрывоопасной атмосферой, на предприятиях I–IV классов опасности по классификации Ростехнадзора РФ, а также стран Таможенного союза и СНГ.
В маркировке оборудования знак «Х» указывает на ограничение: использование устройства запрещено в среде с присутствием ацетилена. Изделия соответствуют требованиям ГОСТ 30852.13-2002 (IEC 60079-14) и ГОСТ IEC 61241-3-2011, что подтверждает их пригодность для применения во взрывоопасных газовых и пылевых средах.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
Для ПКИВ-ДПУ 1Ex db IIС T6...T4 Gb X 1Ex db IIB+H2 T6...T4 Gb Ex tb IIIC T70°С...T135°С Db Для ПКИЕ-ДПУ, ПКИЕ-НДПУ, ПКИЕ-МДПУ, ПКИЕ-ПДПУ 1Ex db e IIC T6...T4 Gb Ex tb IIIC T70°C...135°C Db |
| Маркировка рудничного оборудования |
РВ Ex d I Mb (для ПКИЕ-ДПУ, ПКИЕ-НДПУ, ПКИЕ-МДПУ, ПКИЕ-ПДПУ) РН1/РН2 |
| Степень защиты | IP66 |
| Установка |
Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Температура окружающей среды, °С |
Для постов управления ПКИВ: -60...+40 (Т6/Т85°С) -60...+50 (Т5/Т100°С) -60...+60 (Т4/Т135°С) -20...+55 (для рудничного взрывозащищенного исполнения) -60...+60 (для рудничного нормального исполнения) Для постов управления ПКИЕ: -60...+40 (Т6/Т85°С) -60...+55 (Т5/Т100°С) -60...+85 (Т4/Т135°С) -60...+85 (для рудничного нормального исполнения) |
| Резьба на присоединительных отверстиях |
Коническая дюймовая NPT Метрическая ГОСТ 24705 Трубная коническая ГОСТ 6211-81 Трубная цилиндрическая ГОСТ 6357-81 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению (для корпусов из алюминиево-кремниевого сплава) |
| Материал корпуса |
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный Полиэстер, армированный длинными волокнами стекловолокна с добавлением графита Нержавеющая сталь (размеры корпуса необходимо согласовывать дополнительно) |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
Вся документация и сертификаты высылается отдельно по запросу.
