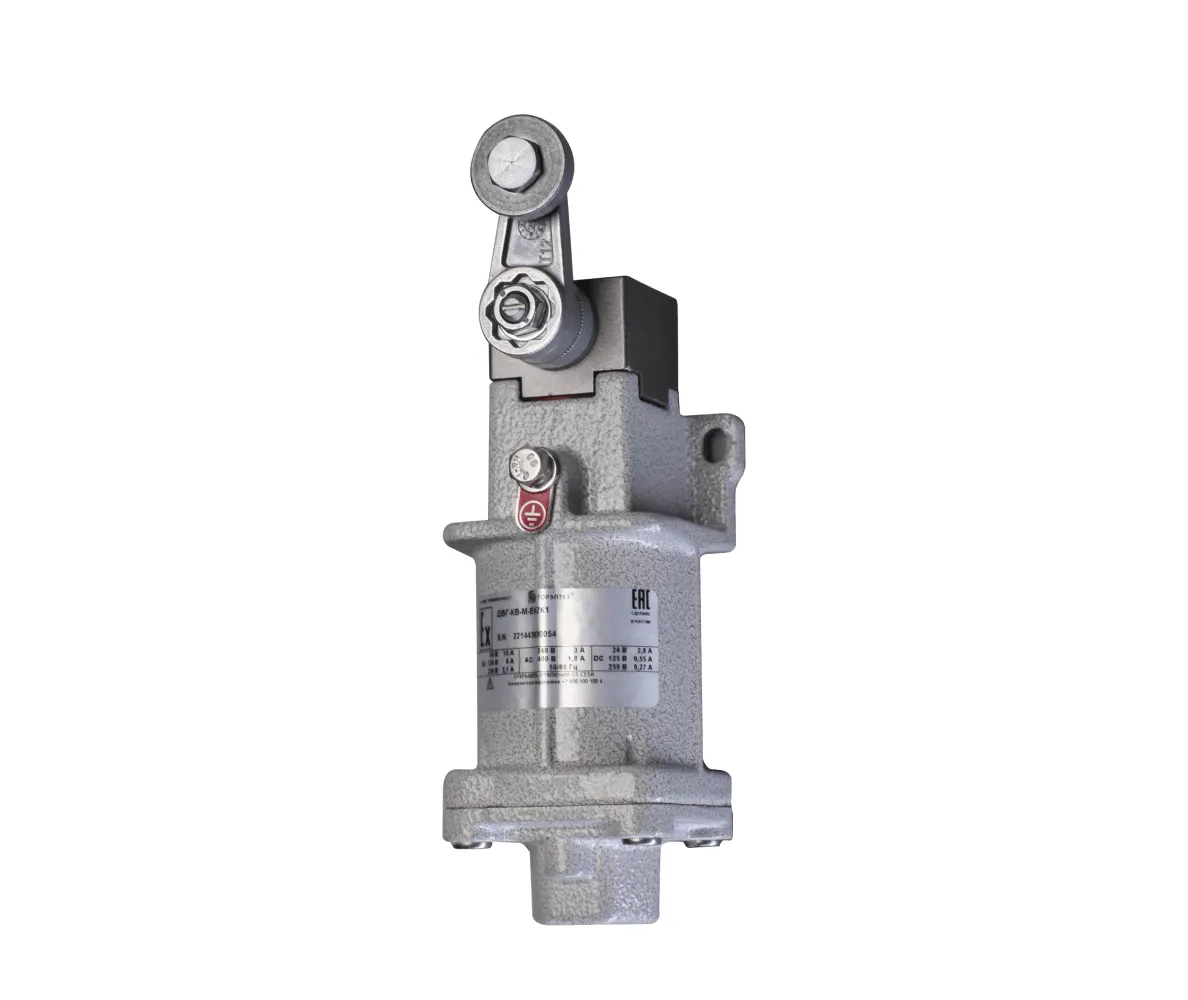

Взрывозащищённый рудничный концевой выключатель серии ДВГ-КВ-М предназначен для коммутации электрических цепей управления, сигнализации и контроля положения подвижных частей механизмов в условиях повышенной опасности. Обеспечивает надёжное замыкание или размыкание цепи при физическом контакте с ограничителем и используется для фиксации конечных положений, защиты оборудования от выхода за пределы хода и автоматического останова механизмов.
Принцип действия основан на механическом воздействии на приводной элемент, которое вызывает срабатывание контактной группы — замыкание или размыкание электрической цепи.
Благодаря простой, но надёжной конструкции, выключатель обеспечивает стабильную работу даже при вибрациях, пыли и воздействии влаги, характерных для шахтных условий.

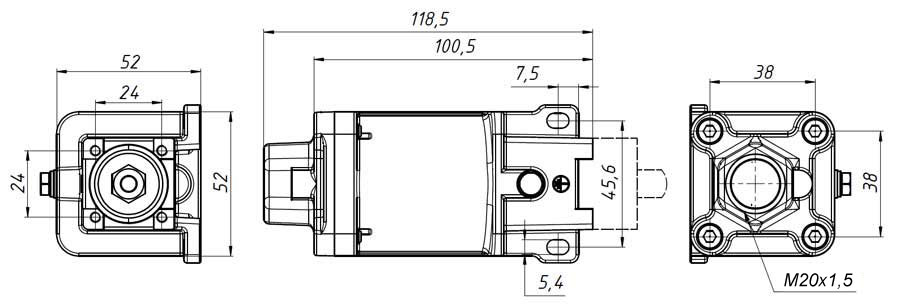

Конструкция выключателя ДВГ-КВ-М состоит из четырёх основных частей: корпуса, крышки, контактного блока и головки. Контактные элементы и головки могут заменяться в зависимости от конкретного исполнения и функциональных требований, что упрощает обслуживание и позволяет адаптировать устройство под конкретную задачу. Корпус и крышка всегда идентичны и изготавливаются из малоуглеродистой стали по ГОСТ 380-2005, на поверхности наносится антифрикционное полимерно-эпоксидное покрытие, защищающее металл от коррозии и механического износа.
Взрывозащиту обеспечивают втулка и подвижный шток, выполненные из нержавеющей стали, предотвращающие выход искры в окружающую среду. Конструкция имеет цилиндрическую резьбу, а фиксация крышки к корпусу осуществляется четырьмя винтами, что гарантирует надёжное уплотнение и механическую прочность соединения.
Взрывозащищённый концевой выключатель ДВГ-КВ-М предназначен для эксплуатации в средах с потенциальной опасностью воспламенения газа или пыли, включая взрывоопасные зоны как внутри помещений, так и на открытых установках. Устройство успешно применяется в подземных рудниках, шахтах и выработках, где требуется повышенная устойчивость к механическим и климатическим нагрузкам. Выключатель допускается к установке на промышленных объектах I–IV классов опасности и полностью соответствуют требованиям ГОСТ 30852.13-2002, ГОСТ IEC 61241-3-2011 и разделам 7.3, 7.4 ПУЭ. Продукция сертифицирована и рекомендована для эксплуатации на предприятиях, поднадзорных Ростехнадзору Российской Федерации и национальным техническим надзорам стран Таможенного союза и СНГ.
| Наименование характеристики | Значения |
|---|---|
| Маркировка рудничного оборудования |
РВ Ex db I Mb РО Ex ia I Ma РН1/РН2 |
| Защита | IP66 |
| Установка |
Категория I по рудничному газу и пыли; Подземные выработки, опасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С | -60...+65 |
| Максимальное напряжение, В | ~400/ ⎓250 |
| Номинальное напряжение, В |
~24 В – 50/60 Гц 10A ~120 В – 50/60 Гц 6A ~230 В – 50/60 Гц 3.1A ~240 В – 50/60 Гц 3A ~400 В – 60/50Гц 1.8A ⎓24 В - 2.8A ⎓125В - 0.55A ⎓250 В - 0.27A |
| Частота тока, Гц | 50/60 |
| Резьба на присоединительных отверстиях | Метрическая M20х1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035. |
| Материал | Сталь конструкционная малоуглеродистая ГОСТ 380-2005 |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 1 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
ДВГ - КВ - М - 1Х - 2Х - 3Х / 4Х – ТУ 27.12.31-037-72453807-2017
Пример заказа: ДВГ-КВ-М-E21K1- КНВ1Н-ТУ 27.12.31-037-72453807-2017 - концевой выключатель серии ДВГ-КВ, рабочая головка E21 — боковой шток из стали, тип контакта K1 - контакт мгновенного действия 1НО+1НЗ, кабельный ввод КНВ1Н.
Вся документация и сертификаты высылается отдельно по запросу.
