Взрывозащищённые четырёх-, пяти-, шести- и семиместные посты управления и индикации ПКИВ-НТ предназначены для управления технологическим оборудованием и передачи индикационных сигналов в потенциально взрывоопасных зонах. Они обеспечивают безопасное взаимодействие оператора с автоматизированными системами при локальном и дистанционном управлении, применяются в системах технологического контроля, сигнализации и СПАЗ, гарантируя надёжность и устойчивость к агрессивным условиям.
Корпус выполнен из нержавеющей стали с двухсторонней электрохимической полировкой, обеспечивающей долговечность и коррозионную стойкость. Конструкция соответствует уровню IP66/IP67, имеет ударопрочность IK10 (20 Дж) и выдерживает сейсмические нагрузки до 9 баллов по шкале MSK-64. Утопленные болты крышки защищены от механических повреждений.
Взрывозащищённые посты ПКИВ-НТ устойчивы к воздействию кислот, щелочей, промышленных аэрозолей и сероводорода, что делает их подходящими для химических, нефтехимических и горнодобывающих предприятий, включая шахты и подземные объекты. Эргономичные органы управления удобны при работе в СИЗ, а сигнальные элементы серии ЛГВ с рефлекторами обеспечивают высокую видимость под любым углом. Конструкция допускает плотный монтаж, а выбор конфигурации осуществляется по техническому заданию заказчика.
Взрывозащищённые посты индикации ПКИВ-НТ сертифицированы по SIL 2, подтверждающему функциональную безопасность и допустимость использования в системах противоаварийной защиты. Оборудование согласовано с РМРС, что позволяет применять его на объектах морской и прибрежной инфраструктуры.
Взрывозащищённые посты управления ПКИВ-НТ допускаются к эксплуатации в категориях II (газы IIA, IIB, IIC), III (пыль IIIA, IIIB, IIIC) и I (рудничный газ и пыль РО, РВ, РП). Посты соответствуют требованиям ГОСТ 30852.13-2002 и МЭК 60079-14:1996, сертифицированы для работы на опасных производственных объектах под надзором Ростехнадзора РФ и технических надзоров стран СНГ и Таможенного союза.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIB T6...T5 Gb 1Ex db IIC T6...T5 Gb 1Ex db e mb IIB T6...T5 Gb 1Ex db e mb T6...T5 Gb Ex tb IIIC T51°C...T100°C Db |
| Маркировка рудничного оборудования |
PB Ex d I Mb PB Ex d [ib] I Mb PO Ex ia I Ma РН1/РН2 |
| Степень защиты |
IP66/IP67 IK10 |
| Установка |
Категория I по рудничному газу и пыли РО, РB, РП, зоны 0, 1, 2; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (Т4/Т135°С) -20...+55 (для рудничного взрывозащищенного исполнения) -60...+60 (для рудничного нормального и общепромышленного исполнений) |
| Напряжение питания, В | ~1000 / ⎓400 |
| Максимальная сила тока, А | 300 |
| Резьба на присоединительных отверстиях | 2 отверстия метрическая М25х1,5 ГОСТ 24705-2004 |
| Крепление крышки | Крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ |
| Поверхность | Электрохимическая полировка (снаружи и внутри) |
| Уплотнение: | Силиконовая резина (в пазе крышки) |
| Материал корпуса |
Листовая нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304). Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316), опция /316 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

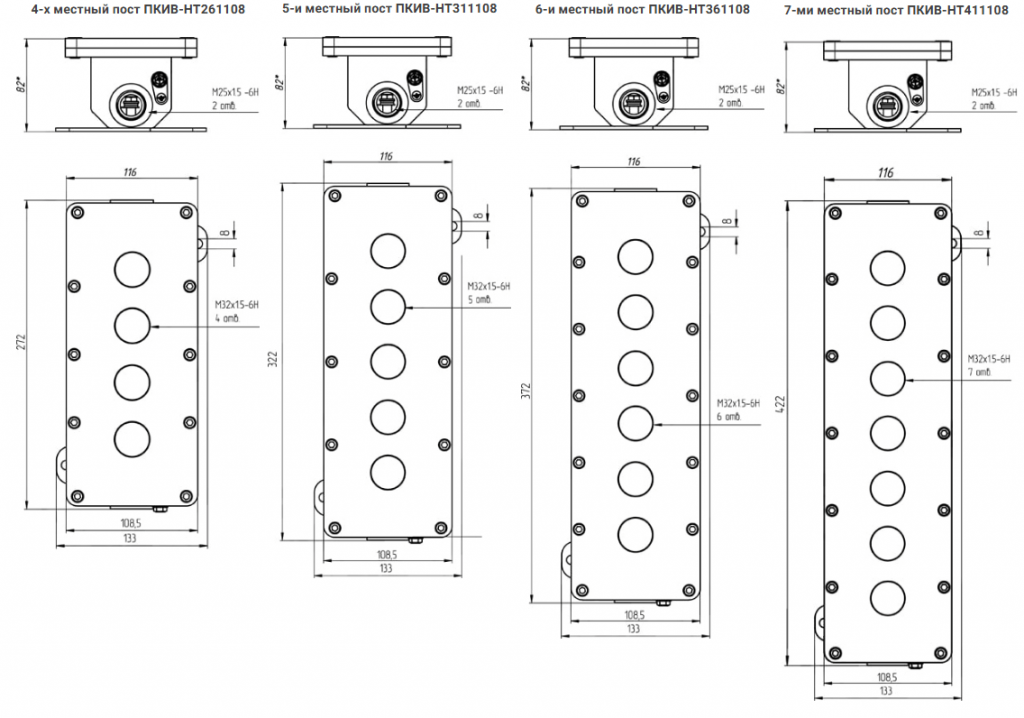

| Типоразмер корпуса | Количество мест для установки элементов | Установочная резьба элементов | Масса, кг |
|---|---|---|---|
| ПКИВ-НТ261108 | 4 | М32х1,5 | 4,4 |
| ПКИВ-НТ311108 | 5 | М32х1,5 | 5,1 |
| ПКИВ-НТ361108 | 6 | М32х1,5 | 5,9 |
| ПКИВ-НТ411108 | 7 | М32х1,5 | 6,6 |
ПКИВ-НТ 1X - 2X-...-2X - 3Х / 4Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи: ПКИВ-НТ361108-КГВ01К11-5КГВ01Ч02-КНВ2MН/P-ТУ 27.12.31-037-72453807-2017:
Вся документация и сертификаты высылается отдельно по запросу.
