ШГВA-УЗГ взрывозащищённое устройство контроля заземления

ШГВА-УЗГ — взрывозащищённое устройство контроля заземления предназначено для обеспечения электробезопасности на промышленных объектах, где ведутся процессы налива, слива или перекачки воспламеняющихся жидкостей (ЛВЖ), сыпучих материалов и газов. Устройство контролирует наличие и качество электростатического заземления при подключении к автомобильным и железнодорожным цистернам, резервуарам и технологическому оборудованию, исключая возможность искрообразования во взрывоопасных зонах 1, 2, 21 и 22 категорий II и III (IIA, IIB, IIC, IIIA, IIIB, IIIC).

Корпус ШГВА-УЗГ выполнен из алюминиево-кремниевого сплава, обладающего высокой механической прочностью и стойкостью к коррозии, что позволяет эксплуатировать устройство в агрессивных промышленных средах. Конструкция соответствует требованиям ГОСТ 30852.13-2002 и других нормативных актов по взрывозащите, обеспечивая надёжную работу даже при сильных вибрациях и перепадах температуры.

Система реализует цифровой контроль заземления в опасной зоне: интеллектуальный модуль непрерывно измеряет сопротивление заземляющей цепи и мгновенно реагирует на её обрыв или ухудшение контакта. При достижении порогового значения сопротивления более 10 Ом срабатывает автоматическое отключение при нарушении заземления — питание насосов или других электромеханизмов разрывается, предотвращая возможное возгорание.

Завод-изготовитель несёт гарантию полного соответствия ШГВА-УЗГ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Интеллектуальные функции взрывозащищённого устройства контроля заземления ШГВA-УЗГ:

• цифровой контроль сопротивления и состояния заземляющего контура;
• индикация состояния заземления (нормальное, обрыв, повышенное сопротивление);
• автоматическая блокировка насосов и погрузочных систем при потере контакта;
• устойчивость к электромагнитным помехам и защита от статического электричества;
• возможность калибровки начальных параметров;
• три точки контакта клещей для стабильного соединения;
• поддержка длины заземляющего кабеля до 50 м.

Для подключения применяются специальные взрывозащищённые кабельные вводы Ex d серий КНВ, КОВ, КНВТН, КНВТВ, КНВМ, КНВС.

Взрывозащищённое устройство контроля заземления ШГВА-УЗГ демонстрирует высокую скорость срабатывания — до 10 мс, что критически важно при работе с летучими веществами и горючими газами. Срок службы устройства — не менее 10 лет при соблюдении регламентных условий эксплуатации.

Типовые области применения взрывозащищённого устройства контроля заземления ШГВA-УЗГ:

• нефтехимические предприятия;
• базы хранения и отгрузки ЛВЖ;
• газозаправочные и газораспределительные станции;
• химические производства;
• металлургия и переработка сыпучих материалов;
• терминалы и железнодорожные узлы слива-налива;
• склады горючих материалов;
• очистные сооружения с газовыделением.

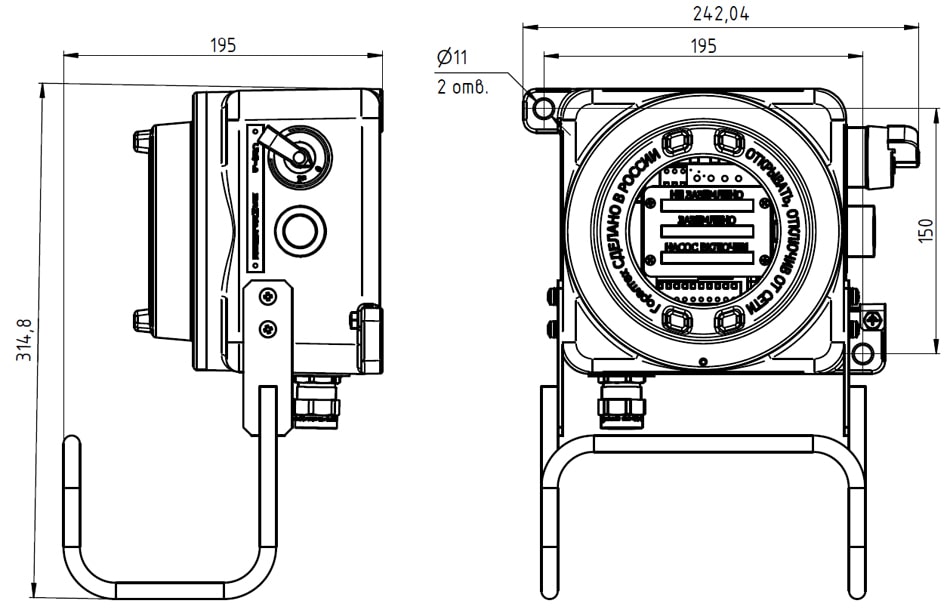

Габаритные размеры и присоединительные размеры

Формирование заказа

ШГВА-УЗГ - 1X - 2X / 3X – ТУ 27.12.31-046-72453807-2017

• 1x – Длина кабеля заземления, м: 10, 20, 30 (другая по согласованию)
• 2x – Количество, типоразмер кабельных вводов
• 3х – Опции, аксессуары и исполнения
