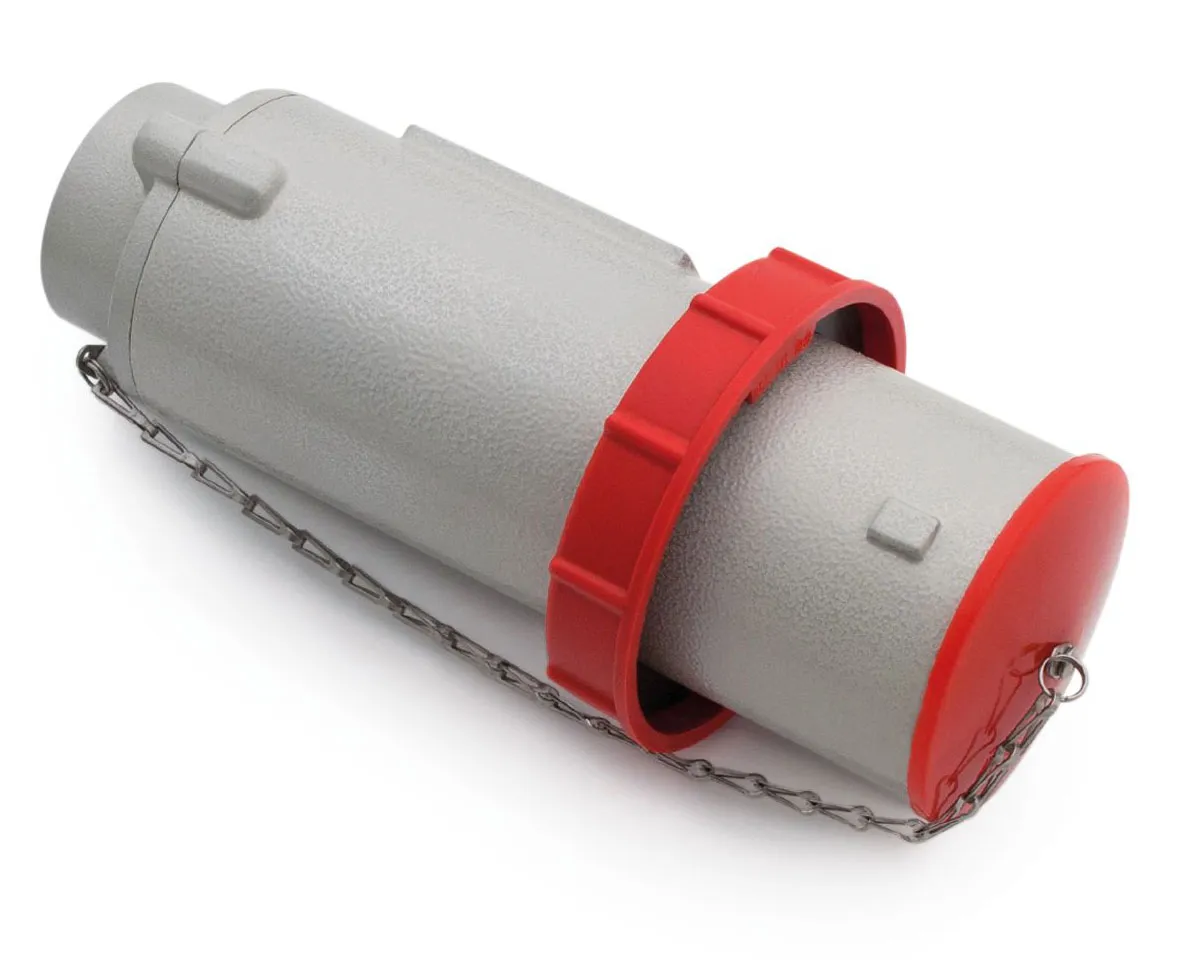

Серийно выпускаемая взрывозащищённая вилка ВГС предназначена для надёжного подключения промышленного и мобильного оборудования в условиях повышенной опасности — на объектах, где присутствует риск воспламенения газов, паров или горючей пыли. Изделие обеспечивает безопасное подключение насосов, компрессоров, вентиляторов, аккумуляторных блоков, осветительных установок и другого электрооборудования, применяемого во взрывоопасных зонах.
Принцип работы основан на механизме «вставка с поворотом»: при вводе вилки в взрывозащищённый разъём и её повороте на 45° замыкается внутренний переключатель, обеспечивающий электрическое соединение. Разъединение возможно только при переводе выключателя в положение «выключено», что полностью исключает искрообразование при отключении под нагрузкой.
В конструкции взрывозащищённой вилки ВГС реализованы дополнительные меры безопасности согласно стандарту IEC: каждая модель имеет индивидуальное расположение заземляющего контакта, уникальную цветовую кодировку и различную геометрию корпусов, что предотвращает соединение несовместимых вилок и разъёмов. Корпус выполнен из высокопрочного полиэстера, армированного стекловолокном, устойчивого к истиранию, высоким температурам и воздействию химически агрессивных сред, включая сероводород, что подтверждено сертификатами ТР ТС.
Взрывозащищённая вилка ВГС применяется на опасных производственных объектах I–IV классов, поднадзорных Ростехнадзору РФ и техническим надзорам стран ТС и СНГ, в зонах 1, 2, 21 и 22, включая площадки с горючей пылью и другими источниками потенциального взрыва.
ВГС - 1X - 2X - 3X - 4X / 5X – ТУ 27.33.13-042-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
−60…+60 (T6/T85°C) −60…+75 (T5/T100°C) −60…+85 (T4/T135°C) −60…+85 (общепромышленное исполнение) |
| Максимальное напряжение, В | 690 |
| Максимальная сила тока, А | 63 |
| Подключение | Прямое подключение к клеммам проводов сечением 10–16 мм² |
| Резьба на присоединительных отверстиях | Метрическая ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, включая пары сероводорода и соляной кислоты, а также к соляным и кислым рудничным водам, фрикционно искробезопасный |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb Ex tb IIIC T60°C...T135°C Db |
| Защита | IP66 / IP67 / IP68 |
Взрывозащищенные вилки серии ВГС
| Тип | Ток, A | Напряжение, В | Кол-во полюсов | Цвет | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| ØA | B | ØD | ||||||
| BГС-63-250-3 | 63 | 250 | 3P+PE | синий | 106 | 242 | M50х1,5 | 1,28 |
| BГС-63-415-3 | 63 | 415 | 3P+PE | красный | ||||
| BГС-63-500-3 | 63 | 500 | 3P+PE | черный | ||||
| BГС-63-690-3 | 63 | 690 | 3P+PE | черный | ||||
| BГС-63-415-4 | 63 | 415 | 3P+N+PE | красный | ||||
| BГС-63-500-4 | 63 | 500 | 3P+N+PE | черный | ||||
Вся документация и сертификаты высылается отдельно по запросу.
