Взрывозащищённый вибропреобразователь DVA252.214 предназначен для контроля вибрационного состояния промышленного оборудования по виброускорению. Прибор формирует динамический выходной сигнал, пропорциональный измеряемой переменной, что позволяет использовать полученные данные в системах защиты и мониторинга технического состояния оборудования.
Выходной интерфейс соответствует стандарту IEPE (ICP). Передача сигнала по напряжению выполняется по двухпроводной схеме. Такое исполнение ориентировано на применение датчика в системах защит класса MPS и системах мониторинга состояния класса CMS, где информация о вибрации используется для контроля работы подключённого оборудования.

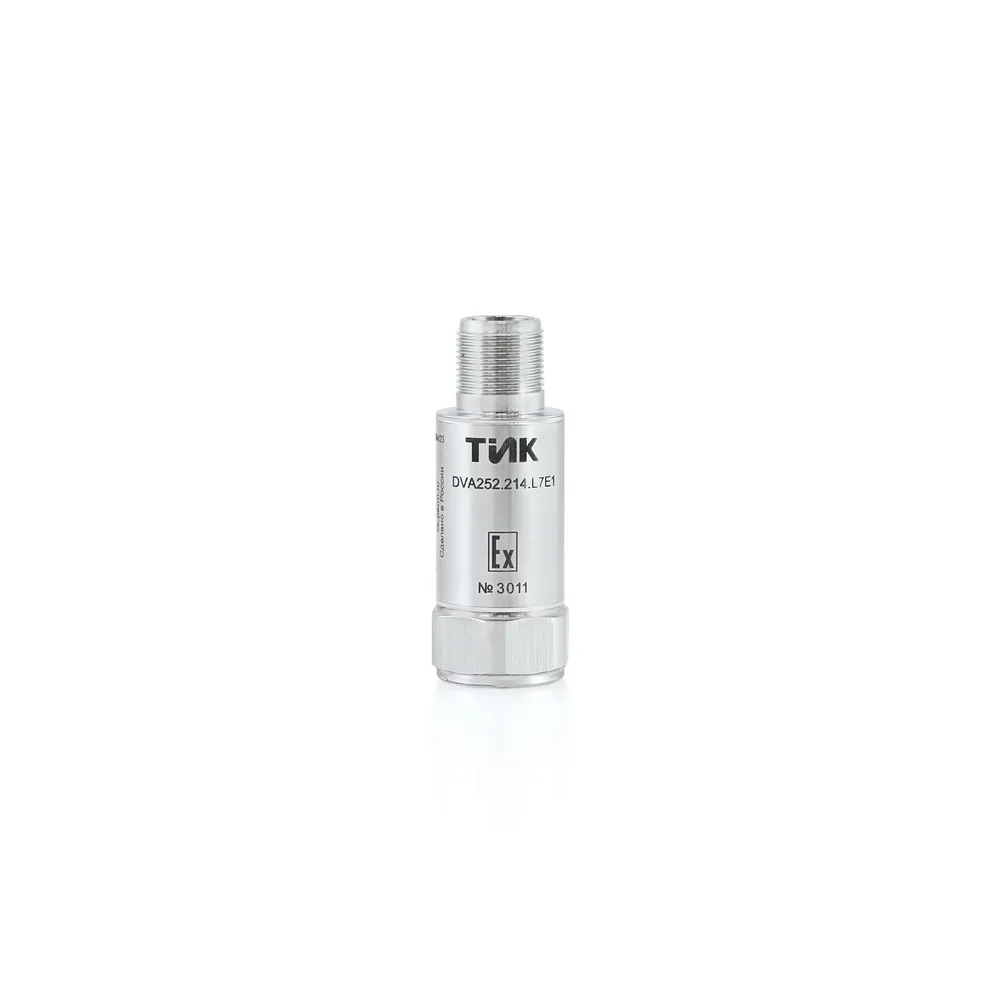

Конструкция прибора включает герметичный корпус, внутри которого размещены интегральный датчик ускорения (акселерометр) и плата преобразования. Вибропреобразователь DVA252.214 выполнен в цилиндрическом малогабаритном корпусе. Для электрического подключения предусмотрен расположенный на корпусе разъём ТИК-КXX, являющийся аналогом MIL-C-5015. Монтаж датчика на контролируемом оборудовании осуществляется с помощью шпильки.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мВ*с2/м / Диапазон показаний мгновенного значения виброускорения, м/с2 | 50 / 0-100 20 / 0-100 10 / 0-100 6,67 / 0-100 |
| Диапазон рабочих частот, Гц | 2-10 000 (для исп. H, X, E) 10-5 000 (для исп. K, V) |
| Интерфейс | |
| Тип выходного сигнала | по напряжению (двухпроводный) IEPE (ICP) |
| Диапазон питающих напряжений, В | 17-25 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | Ø26x65 |
| Масса, кг, не более | 0,13 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) -196...+80 (климатическое исполнение K) -60...+125 (климатическое исполнение E) -60...+260 (климатическое исполнение V) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
