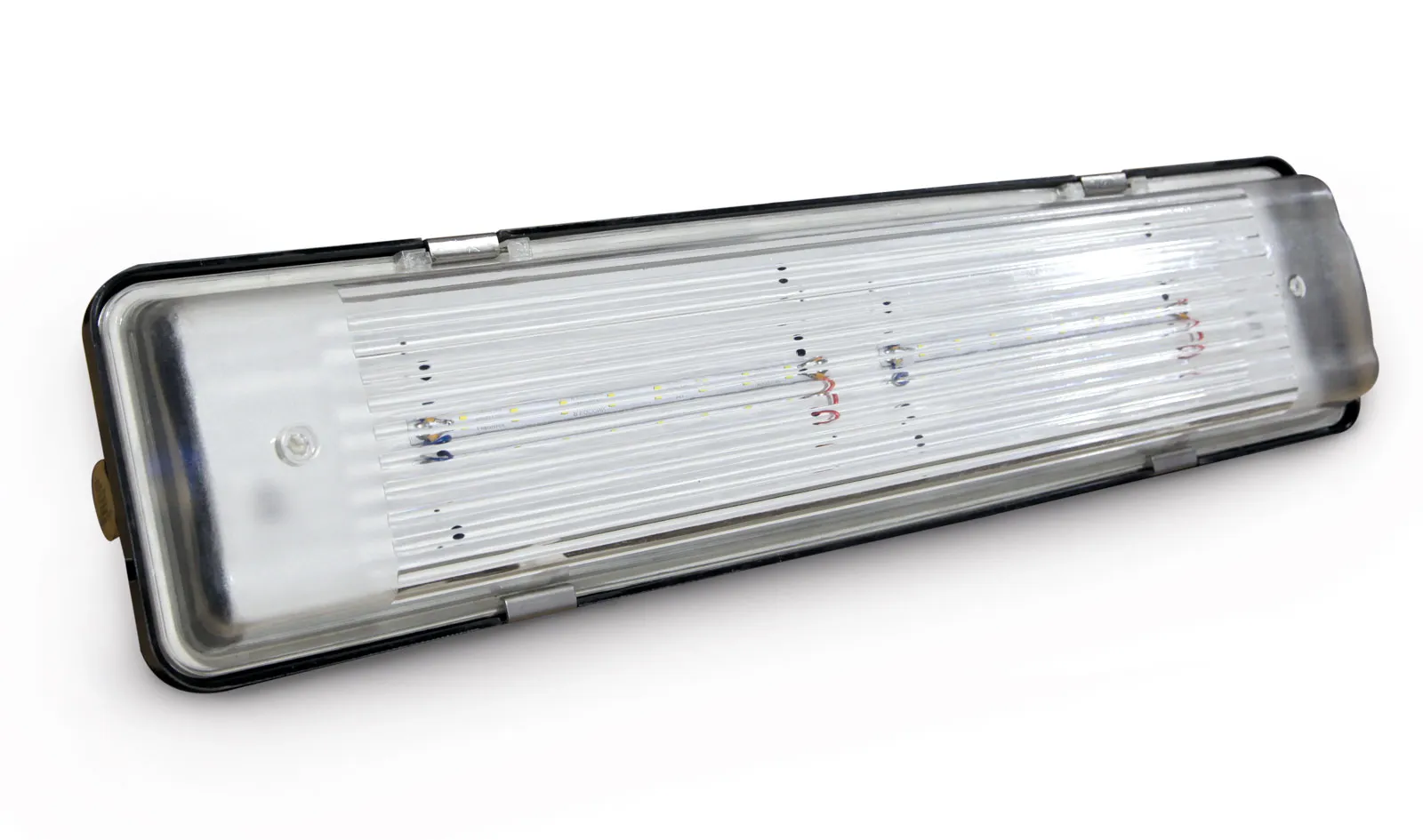

Взрывозащищённый линейный светодиодный светильник СГЛ01…С предназначен для освещения промышленных объектов, цехов, технологических площадок и наружных зон, где возможно образование взрывоопасной атмосферы.
Светильники обеспечивают стабильное, энергоэффективное и безопасное освещение в помещениях категорий В-1а, В-1г и аналогичных, а также на открытых участках предприятий нефтегазовой, химической, металлургической, пищевой и фармацевтической промышленности. Благодаря высокой надёжности и устойчивости к агрессивным средам, СГЛ01…С применяется в составе систем промышленного светодиодного освещения опасных зон.
Корпус светильника изготовлен из ударопрочного антистатического полиэстера, армированного длинными волокнами стекловолокна. Такая конструкция обеспечивает высокую механическую прочность и стойкость к длительному воздействию химически активных веществ, включая пары сероводорода и соляной туман. Светопрозрачный колпак выполнен из поликарбоната, устойчивого к ультрафиолетовому излучению и механическим повреждениям. Все зажимы, фиксаторы и элементы крепления выполнены из нержавеющей стали, что предотвращает коррозию и продлевает срок службы оборудования. Степень защиты корпуса — IP66, обеспечивающая полную пыленепроницаемость и влагозащиту.
Линейный светильник для взрывоопасных зон СГЛ01…С предназначен для подключения как по проходной, так и по тупиковой схеме, с сечением кабеля до 6 мм². Возможна комплектация кабельными вводами под различные типы установок. Светильник устойчив к колебаниям напряжения и сохраняет стабильные характеристики при низких температурах и повышенной влажности.
Модификации СГЛ01-2480С и СГЛ01-4960С оснащаются встроенным источником бесперебойного питания (ИБП), обеспечивающим автономную работу до 1,5 часа при полном свечении всех светодиодов. Для эксплуатации в агрессивных и высокотемпературных средах предусмотрено исполнение корпуса из нержавеющей стали.
Взрывозащищённый светильник СГЛ01…С соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14), ГОСТ IEC 61241-3-2011 и ПУЭ (глава 7.3). Изделие имеет маркировку взрывозащиты, допускающую применение в зонах с риском взрыва газов и пыли. Конструкция полностью удовлетворяет нормам безопасности, предъявляемым к оборудованию для взрывоопасных зон и объектам, поднадзорным Ростехнадзору и техническим надзорам стран СНГ.
| Модель | Максимальная мощность, Вт | Максимальный световой поток источника света, лм | Время работы от ИБП, ч / Время заряда ИБП, ч | Ex-маркировка |
|---|---|---|---|---|
| СГЛ01-2480С | 18; 20 (для 90…165 АС) | 2480 | - | Газ-Пыль-Рудники |
| СГЛ01-4960С | 36; 40 (для 90…165 АС) | 4960 | - | Газ-Пыль-Рудники |
| СГЛ01-2480С..../ТЕРМО | 18 | 2480 | - | Газ |
| СГЛ01-4960С.../ТЕРМО | 36 | 4960 | - | Газ |
| СГЛ01-2480С.../ИБП | 91; 115 (для 90…165 АС) | 2480 | 1–1,5 / 3–6 | Газ |
| СГЛ01-4960С.../ИБП | 152; 230 (для 90…165 АС) | 4960 | 1–1,5 / 3–6 | Газ |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C | -40…+55 -40…+70 (для опции /ТЕРМО) -20…+60 (для рудничного исполнения) |
| Номинальное напряжение, В | ~=12, ~=36, ~=220, ~=36, ~=127, ~=220 |
| Потребляемый ток, А |
СГЛ01-2480С…/Н: 1,6…0,6 (10…36 DC); 0,9…0,5 (21…42 AC); 1…0,5 (21…42 DC); 0,2…0,1 (170…270 AC/DC); 0,3…0,2 (90…165 AC) Для рудничного исполнения: 0,2…0,1 (110…220 AC); 1,6…0,6 (10…36 DC) СГЛ01-4960С…/Н: 1,8…0,9 (21…42 AC); 1,9…0,9 (21…42 DC); 0,3…0,2 (180…270 AC/DC); 0,6…0,4 (90…165 AC) Для рудничного исполнения: 0,3…0,2 (110…220 AC) СГЛ01-2480С…/Н/ИБП: 0,4 (215…230 AC); 0,7…0,8 (90…165 AC) СГЛ01-4960С…/Н/ИБП: 0,7 (215…230 AC); 1,4…1,6 (90…165 AC) |
| Потребляемая мощность, Вт |
СГЛ01-2480С: 18; 20 (127АС) СГЛ01-4960С: 36; 40 (127АС) СГЛ01-2480С/СИНИЙ СВЕТ: 18 (170…270 AC); 19 (170…270 DC) СГЛ01-2480С/СИНИЙ СВЕТ: 36 (170…270 AC); 38 (170…270 DC) СГЛ01-2480С/ЗЕЛЁНЫЙ СВЕТ: 17 (170…270 AC); 19 (170…270 DC) СГЛ01-4960С/ЗЕЛЁНЫЙ СВЕТ: 34 (170…270 AC); 38 (170…270 DC) |
| Материал корпуса |
Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. Колпак — прозрачный, устойчивый к ультрафиолету невозгораемый поликарбонат. |
| Максимальный световой поток источника света, лм | 2480, 4960 |
| КЦТ, K | 5000 или 4000 (опция /4000K) |
| Коэффициент пульсации светового потока | менее 3% (для СГЛ01-2480С); менее 1% (для СГЛ01-4960С) |
| Класс защиты от поражения электрическим током | I, II (опция /КЗЧ2) |
| Климатическое исполнение | УХЛ1 (по требованию У3.1…5.1, ХЛ3.1…5.1, УХЛ4…5.1, ТВ1…5.1, ТМ4.1, ТС4.1, ОМ1…1.1, ОМ2, ОМ4.1, В3…1.1) |
| Маркировка взрывозащиты |
1Ex eb mb op is IIC T6...T4 Gb Ex tb op is IIIC T52…T103°C Db 2Ex ec op is IIC T6...T4 Gc |
| Маркировка рудничного оборудования | РП Ex eb mb op is I Mc РН1/РН2 |
| Защита | IP54/IP66 IK08 |
Вся документация и сертификаты высылается отдельно по запросу.
