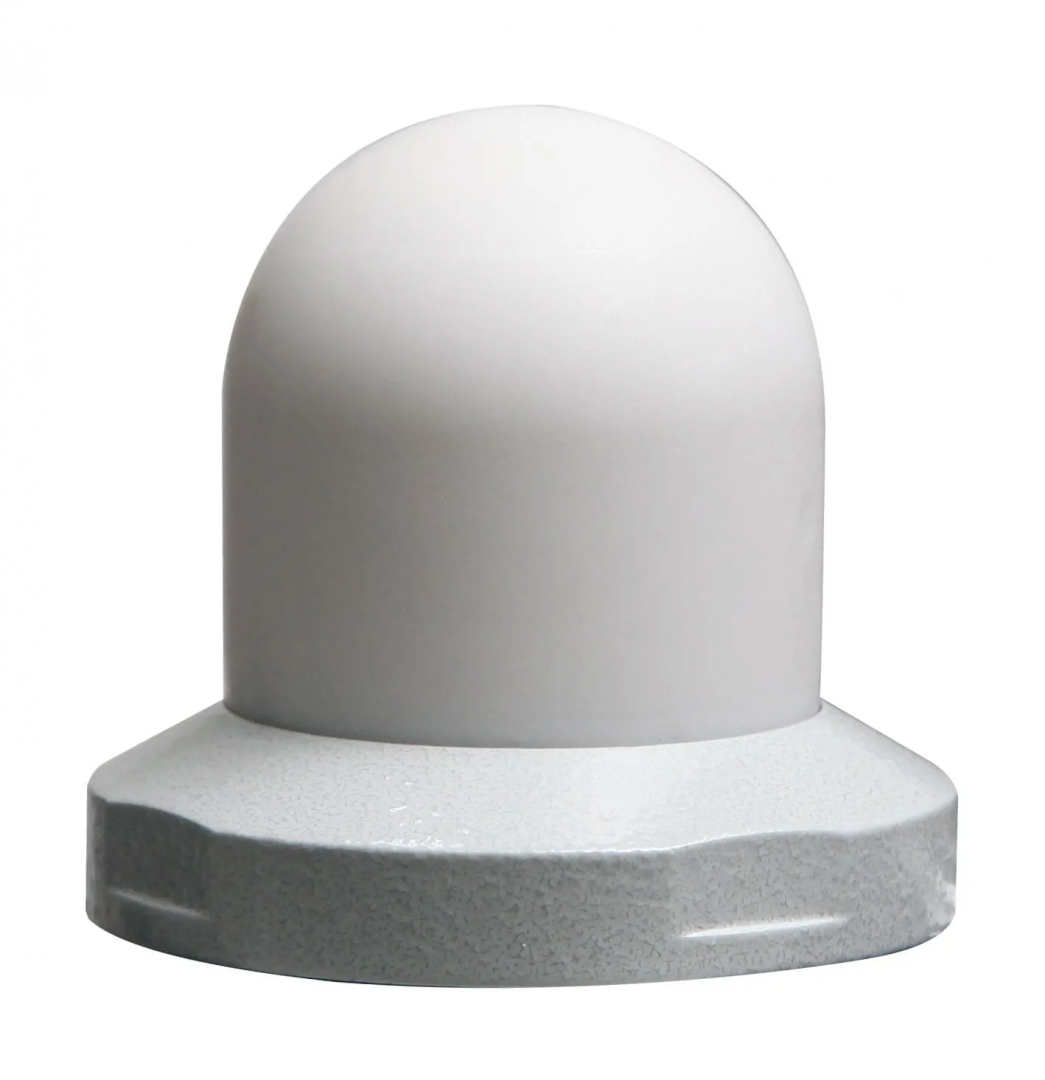

Взрывозащищённая спутниковая антенна GPS/ГЛОНАСС ККГ-БА-2 предназначена для работы с навигационными приёмниками систем GPS и ГЛОНАСС в диапазоне частот от 1570 до 1602 МГц. Устройство обеспечивает стабильный приём спутникового сигнала и точное позиционирование даже в зонах с потенциально взрывоопасной атмосферой.
Конструкция выполнена во взрывозащищённом исполнении, что позволяет использовать антенну на объектах нефтегазовой, химической, энергетической и транспортной отраслей. Корпус изготовлен из коррозионностойкого модифицированного алюминиево-кремниевого сплава и фторопласта, обеспечивающих высокую прочность, герметичность и длительный срок службы при воздействии агрессивных факторов окружающей среды.
Взрывозащищённая спутниковая антенна GPS/ГЛОНАСС ККГ-БА-2 оснащена встроенным малошумящим усилителем с усилением 28 дБ и коэффициентом усиления 3 дБик. Компактные размеры и малый вес упрощают монтаж и интеграцию с оборудованием различных типов, включая промышленные контроллеры и системы синхронизации.
Взрывозащищённая спутниковая антенна GPS/ГЛОНАСС ККГ-БА-2 устойчива к вибрациям, перепадам температур и механическим воздействиям, сохраняя стабильные характеристики при длительной эксплуатации. Она широко применяется в промышленности, транспортной инфраструктуре и энергетике для обеспечения точного геопозиционирования, синхронизации времени и навигационного контроля на объектах с повышенными требованиями к безопасности.
| Наименование параметра | ККГ-БА-2 | ККГ-БА-К-2 |
|---|---|---|
| Центральная частота | 1575,42 МГц (GPS), 1602 МГц (ГЛОНАСС) | |
| Ширина полосы пропускания | ±5 МГц (от центральной частоты) | |
| Коэффициент усиления излучателя в зените | 3 дБик | |
| Поляризация | правосторонняя круговая (RHCP) | |
| КСВн антенны | < 1,5 | |
| Осевое отношение антенны | 3 дБ | |
| Коэффициент усиления МШУ | 28 ±2 дБ | |
| Коэффициент шума МШУ | < 1,5 дБ | |
| Питание | 2,2–5В | |
| Потребляемый ток | < 15 мА | |
| КСВн усилителя | < 2 | |
| ВЧ-разъем | SMA-male | |
| Длина кабеля | 3 м | |
| Маркировка взрывозащиты |
1Ex db IIC T6…T5 Gb Ex tb IIIC T71°C…T96°C Db |
Ex db IIC Gb U Ex tb IIIC Db U |
| Степень зашиты | IP66/IP67 | |
| Температура окружающей среды, °С |
-40…+85 (для Т5) -40…+60 (для Т6) |
|
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, фторопласт. | |
| Масса, кг | 0,7 | |
ККГ-БА - 1Х - 2 - 2Х / 3X – ТУ 26.20.14-047-72453807-2017, где
Пример записи:
Вся документация и сертификаты высылается отдельно по запросу.
