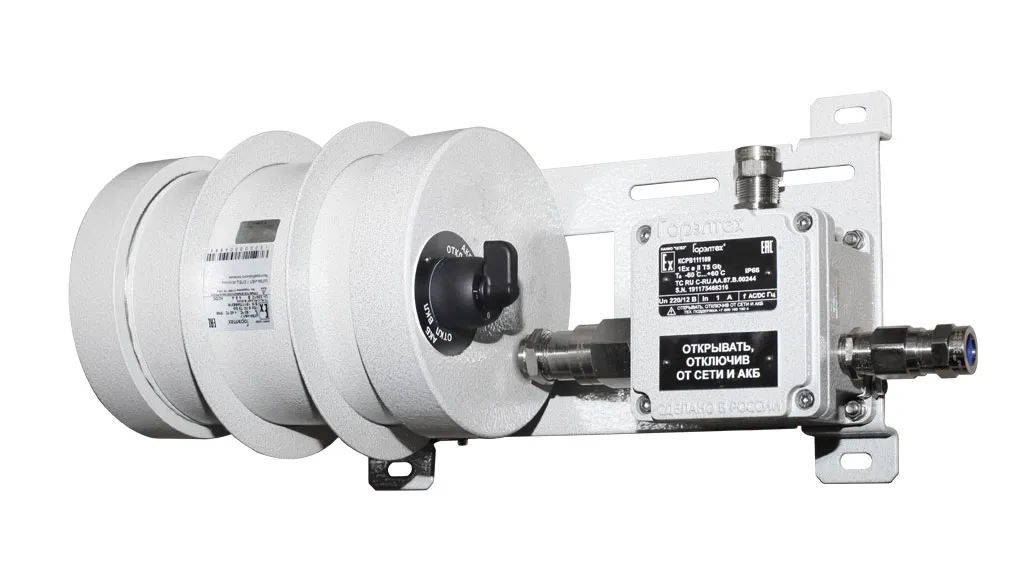

ШГВА-ИБП — взрывозащищённый источник бесперебойного питания, предназначенный для обеспечения стабильного электропитания напряжением 12 В во взрывоопасных зонах. Устройство используется для резервного питания систем аварийного освещения, контрольно-измерительных приборов, коммуникационного оборудования и прочих электротехнических средств, функционирующих в условиях потенциально опасной атмосферы.
Корпус выполнен из модифицированного алюминиево-кремниевого сплава, обладающего повышенной коррозионной стойкостью и устойчивостью к соляному туману, кислотам и другим агрессивным веществам. Поверхность защищена антистатическим полимерно-эпоксидным покрытием RAL 7035, что предотвращает накопление зарядов и продлевает срок службы оборудования. Внутренний каркас конструкции обеспечивает надёжное крепление всех элементов и упрощает техническое обслуживание, а продуманная архитектура корпуса даёт удобный доступ к аккумулятору и электронным компонентам, повышая ремонтопригодность устройства.
Взрывозащищённый источник бесперебойного питания ШГВА-ИБП оснащён системой световой индикации режимов работы: зелёный индикатор отображает наличие входного напряжения при питании от сети, красный — сигнализирует о работе от аккумулятора и наличии выходного напряжения. Дополнительно реализован контроль состояния аккумуляторной батареи, что обеспечивает своевременное обнаружение неисправностей и поддержание работоспособности системы.
Взрывозащищённый источник бесперебойного питания ШГВА-ИБП применяется на объектах нефтегазодобычи, химической и перерабатывающей промышленности, в подземных и открытых горных разработках, на технологических установках, поднадзорных Ростехнадзору и техническим надзорам стран СНГ. Конструкция устройства обеспечивает полное соответствие требованиям промышленной безопасности и стандартам эксплуатации во взрывоопасных условиях.
ШГВА-ИБП - 1Х - 2Х / 3Х – ТУ 27.20.20-035-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
-60…+60 (для ШГА-ИБП 3,2 А*ч) -60…+50 (для ШГА-ИБП 7 А*ч) |
| Маркировка взрывозащиты | 1Ex db IIC T6...T5 Gb Ex tb IIIC T80°С...T100°С Db |
| Защита | IP66/IP67/IP69 IK10 |
| Максимальное напряжение, В |
входное: ~140–230 выходное: ≈ 12 |
| Макс. ток нагрузки, А |
3 (для ШГА-ИБП 3,2 А*ч) 5 (для ШГА-ИБП 7 А*ч) |
| Покрытие |
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.
Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. |
| Емкость АКБ, А·ч | 3,2; 7 |
| Класс защиты от поражения электрическим током | I |
| Масса, кг |
5,9 (для ШГА-ИБП 3,2 А*ч) 7,1 (для ШГА-ИБП 7 А*ч) |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
Вся документация и сертификаты высылается отдельно по запросу.
