Серийно производимый взрывозащищённый разъём РГБ предназначен для надёжного подключения мобильного и переносного оборудования — светильников, насосов, вентиляторов, генераторов, аккумуляторных батарей и измерительных приборов, работающих во взрывоопасных зонах.
Конструкция устройства обеспечивает безопасную и стабильную подачу питания даже в условиях повышенной влажности, запылённости и воздействия химически активных веществ. Взрывозащищённые РГБ-разъёмы и совместимые с ними вилки типа ВГБ образуют прочное и герметичное соединение, исключающее искрообразование при подключении и отключении оборудования.
Корпус промышленного разъёма для взрывоопасных зон выполнен из модифицированного алюминиево-кремниевого сплава, обладающего высокой коррозионной стойкостью и устойчивостью к соляному туману, нефти, щелочам и другим агрессивным средам. Антистатическое полимерно-эпоксидное порошковое покрытие защищает поверхность от механических повреждений и накопления статического заряда, а эргономичная ручка из нержавеющей стали обеспечивает удобство эксплуатации и долговечность при частых циклах коммутации.
Взрывозащищённый разъём типа РГБ прошёл сертификацию и соответствует требованиям ГОСТ 30852.13-2002 (IEC 60079-14) и ГОСТ IEC 61241-3-2011, что гарантирует безопасную эксплуатацию в зонах 1, 2, 21 и 22 с присутствием взрывоопасных газов и пыли.
Взрывозащищённый разъём РГБ применяется на объектах нефтегазовой, химической, энергетической и горнодобывающей промышленности, а также на любых установках, поднадзорных Ростехнадзору и техническим надзорам стран ТС и СНГ.

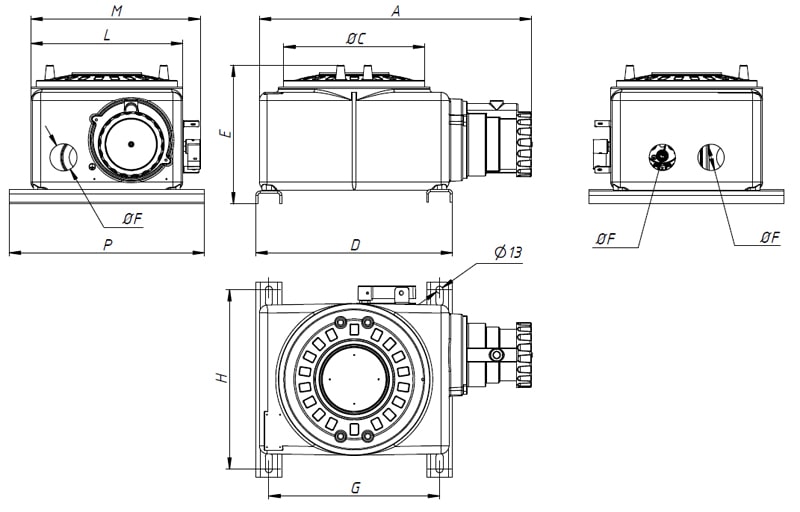

| Тип | Ток, A | Напряжение, В | Кол-во полюсов | Цвет | Габаритные размеры, мм | Масса, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | ØC | D | E | ØF | M | L | P | G | H | ||||||
| РГБ-125-250-3 | 125 | ~ 250 | 3P+PE | синий | 510 | 260 | 365 | 245 | М50х1,5 | 315 | 280 | 380 | 317 | 350 | 24 |
| РГБ-125-415-3 | 125 | ~ 415 | 3P+PE | красный | |||||||||||
| РГБ-125-500DC-3 | 125 | ⎓ 500 | 3P+PE | красный | |||||||||||
| РГБ-125-500-3 | 125 | ~ 500 | 3P+PE | черный | |||||||||||
| РГБ-125-690-3 | 125 | ~ 690 | 3P+PE | черный | |||||||||||
| РГБ-125-415-4 | 125 | ~ 415 | 3P+N+PE | красный | |||||||||||
| РГБ-125-500-4 | 125 | ~ 500 | 3P+N+PE | черный | |||||||||||
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C | -60…+60 (T6/T85°C) -60…+75 (T5/T100°C) -60…+85 (T4/T135°C) -60…+85 (общепромышленное исполнение) |
| Максимальное напряжение, В | ~250 / ~415 / ~500 / ~690 / =500 |
| Максимальная сила тока, А | 125 |
| Резьба на присоединительных отверстиях | Метрическая ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, включая пары сероводорода и соляной кислоты, к солёным и кислым рудничным водам, фрикционно искробезопасный |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, T1, T2, T3, T5, OM1, OM2, OM3, OM4, B2.1, B5) |
| Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb Ex tb IIIC T80°C...T135°C Db |
| Защита | IP66/IP67/IP68 |
Вся документация и сертификаты высылается отдельно по запросу.
