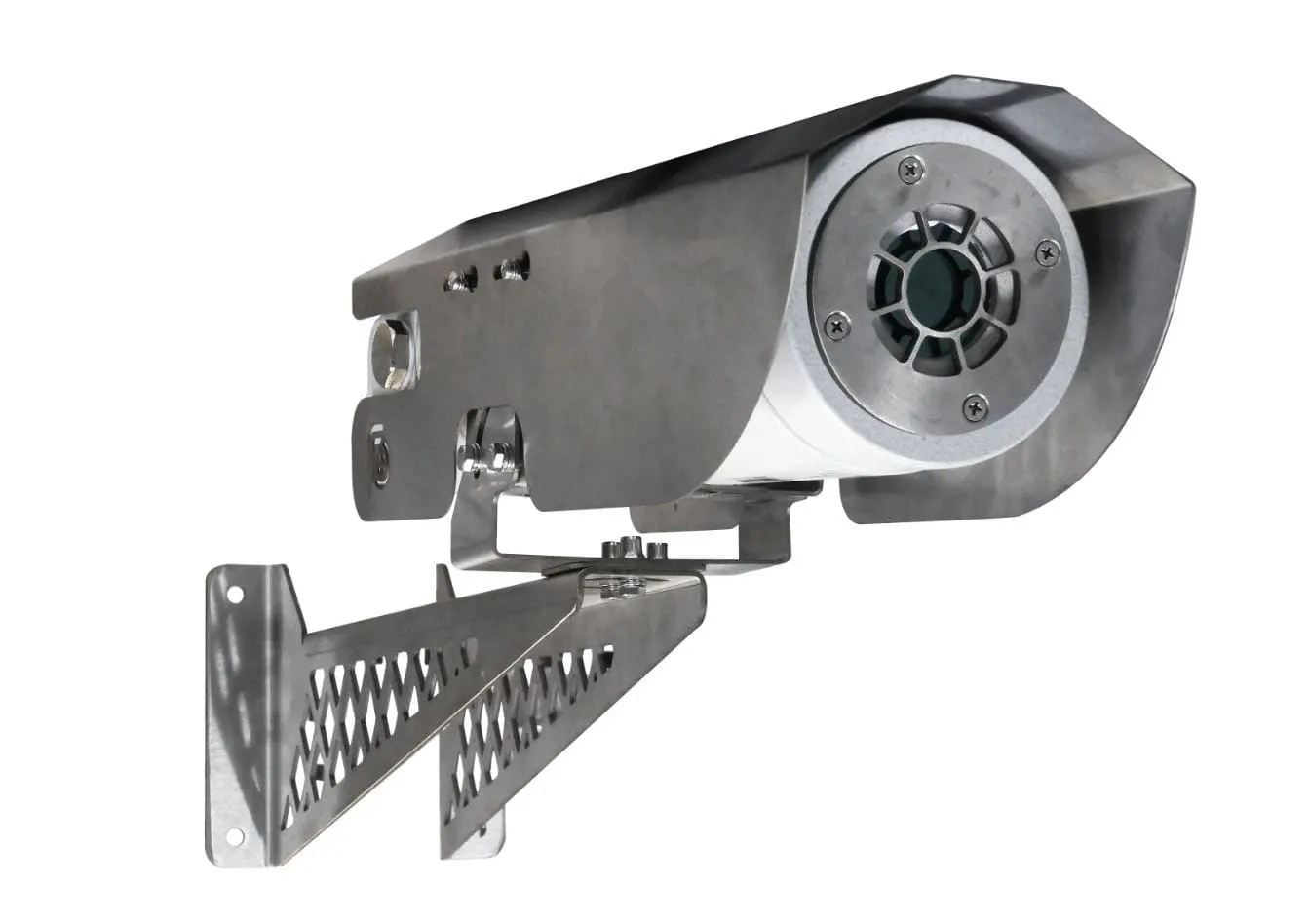

Взрывозащищённый термокожух серии ВНГ-1../ТК предназначен для установки тепловизионных камер в составе систем видеонаблюдения на предприятиях с взрывоопасными и агрессивными производственными средами. Обеспечивают надёжную защиту оборудования, повышает безопасность персонала и контроль технологических процессов, сохраняя точность измерений и стабильную работу тепловизоров в экстремальных условиях.
Взрывозащищённый термокожух ВНГ-1../ТК выполнен во взрывонепроницаемой оболочке Exd, предотвращающей воспламенение газов и паров внутри корпуса. Корпус изготавливается из алюминиево-кремниевого сплава или нержавеющей стали, что гарантирует высокую механическую прочность и устойчивость к коррозии.
Смотровое окно выполнено из германиевого стекла (монокристалл Ge), обладающего высокой пропускной способностью в диапазоне 8–14 мкм, что обеспечивает точное прохождение инфракрасного излучения и стабильную работу тепловизора.
Изделие предназначено для использования во взрывоопасных зонах помещений и наружных установок, а также на объектах нефтегазовой, химической, энергетической и перерабатывающей промышленности. Промышленное оборудование для взрывоопасных зон серии ВНГ-1../ТК полностью соответствует требованиям ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, а также нормативам предприятий, поднадзорных Ростехнадзору и контролирующим органам стран ТС и СНГ.

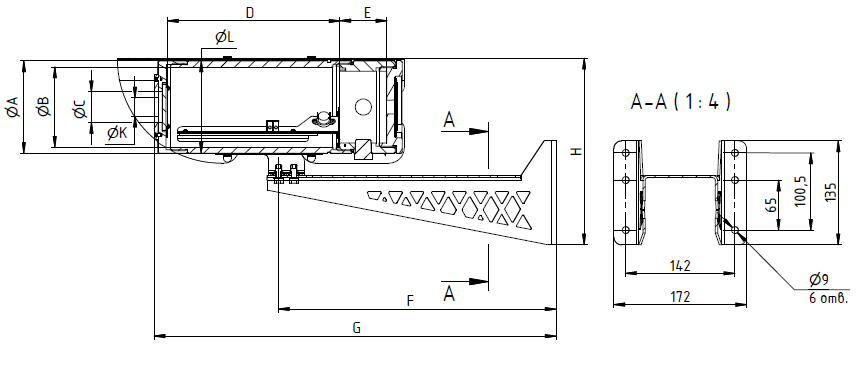

Термокожух ВНГ-1, алюминиево-кремниевый сплав.

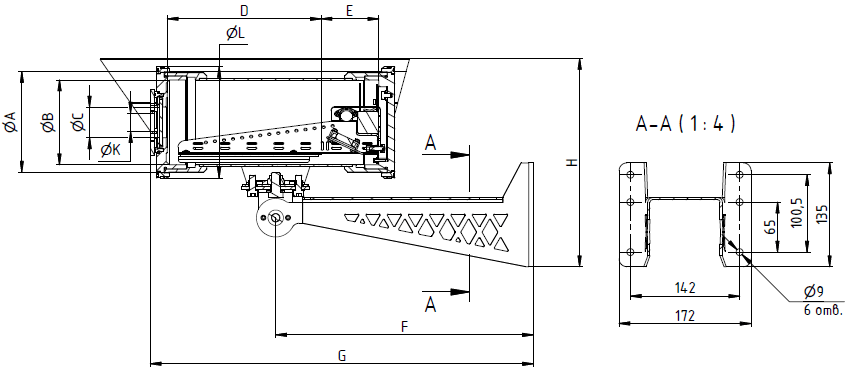

Термокожух ВНГ-1..НТ, нержавеющая сталь.

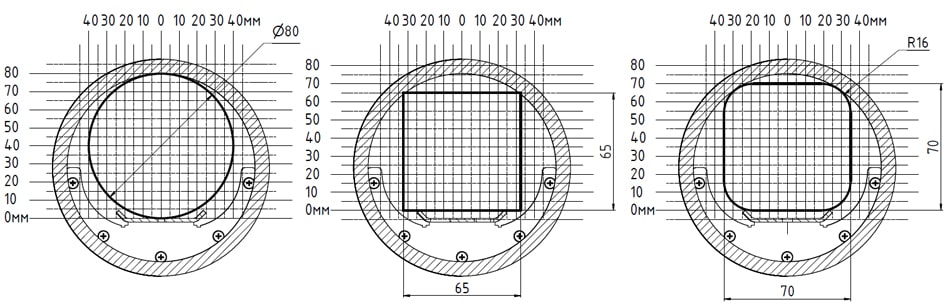

Полезный внутренний объем
| Модель | Внешние габаритные размеры, мм | Габариты полезного объема, мм | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| øL | øА | øC | øK | F | G | H | øВ | D | E | ||
| ВНГ-1-12.../ТК | 120 | 120 | 44 | 24 | 333 | 524,5 | 333 | 106 | 224 | 60 | 8 |
| ВНГ-1-13.../ТК | 120 | 120 | 44 | 24 | 333 | 580 | 333 | 106 | 332 | 60 | 10 |
| ВНГ-1-12НТ.../ТК | 145 | 129 | 44 | 24 | 335 | 504 | 273,5 | 106 | 210 | 65 | 12 |
| ВНГ-1-13НТ.../ТК | 145 | 129 | 44 | 24 | 335 | 596 | 273,5 | 106 | 317 | 65 | 13 |
ВНГ-1 - 1X 2X - 3Х /ТК / 4Х –ТУ 26.70.13-044-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
0…+40 (T6/T80°C) 0…+60 (T5/T100°C) −60…+60 (T5/T100°C, с опцией /ОБОГРЕВ) −60…+40 (T6/T80°C, с опцией /ОБОГРЕВ) |
| Максимальное напряжение, В | ~440; =50 |
| Максимальная сила тока, А | 50 |
| Присоединительные отверстия | Метрическая 2 × М20×1.5 ГОСТ 24705-2004 (по требованию заказчика может быть другая резьба; количество отверстий может быть увеличено до четырёх: 3 по кругу корпуса + 1 на задней крышке) |
| Материал корпуса |
ВНГ-1-12: коррозионностойкий модифицированный алюминиево-кремниевый сплав,
устойчивый к соляному туману и химическим веществам, в т.ч. к парам
сероводорода и соляной кислоты; фрикционно искробезопасный.
Полимерно-эпоксидное окрашивание с антистатическими свойствами,
устойчивое к рабочим средам и излучению. Цвет RAL 7035. ВНГ-1-12НТ: нержавеющая сталь 08Х18Н10 (AISI 304), устойчивая к высоким температурам и коррозии. Кронштейн: нержавеющая сталь AISI 304. |
| Материал смотрового окна | Германиевый монокристаллический оптический |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T5 Gb X Ex tb IIIC T100°C Db X 1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
| Маркировка рудничного оборудования |
РВ Ex db I Mb X (для ВНГ-1..НТ) РВ Ex db [op is Ma] I Mb X (для ВНГ-1..НТ) |
| Защита |
IP66 / IP69 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
