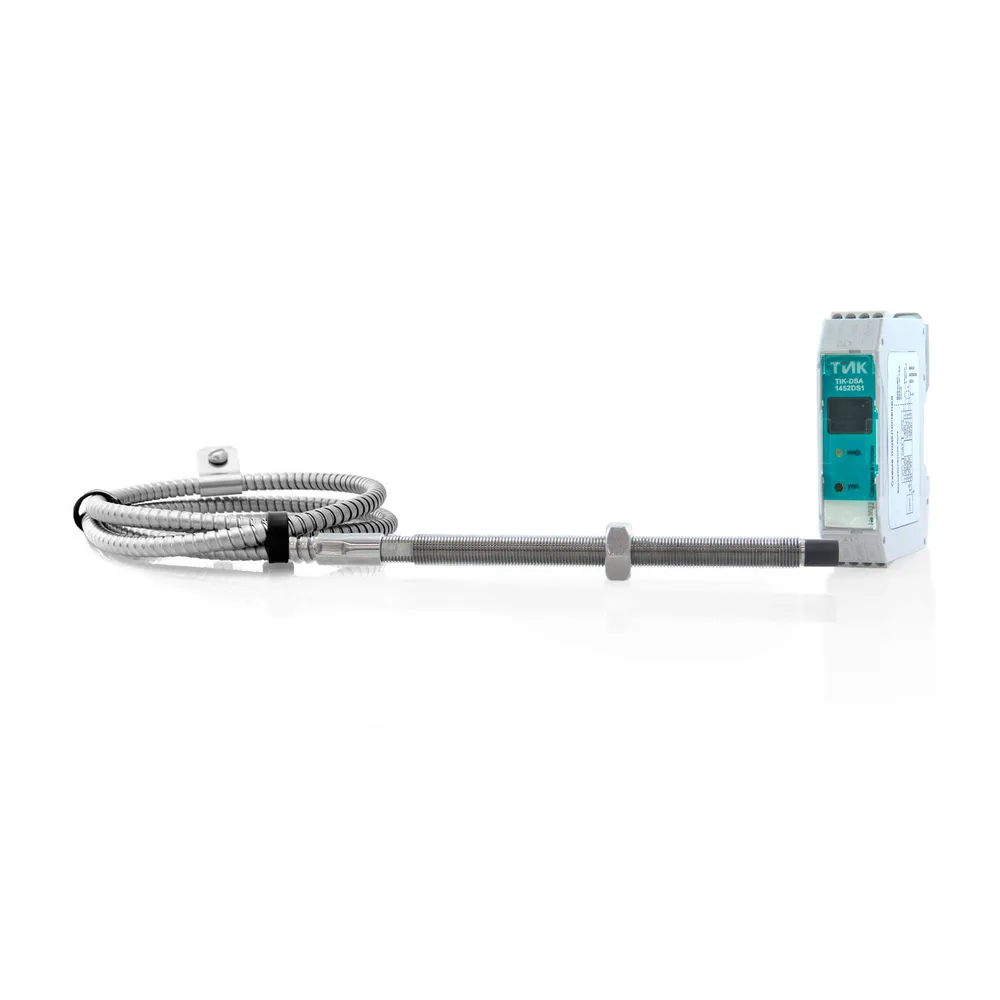

Взрывозащищённый преобразователь TIK-DSA1452DSx предназначен для контроля состояния промышленного оборудования по параметрам осевого положения и динамического сигнала. Двухканальное исполнение позволяет одновременно передавать данные в стационарные системы автоматизации и использовать сигнал для подключения переносных диагностических приборов.
Выход №1 формирует сигнал, пропорциональный измеренному осевому сдвигу — зазору с усреднением. Для передачи данных используется стандартный интерфейс «токовая петля» 4–20 мА, при этом выход ограничен диапазоном данного интерфейса. Канал предназначен для интеграции с внешними системами РСУ / ПАЗ (DCS, PCS, ESD) и обеспечивает передачу контролируемого параметра в контуры промышленного мониторинга и автоматизации.
Выход №2 преобразователя TIK-DSA1452DSx пропорционален измеренному динамическому сигналу. Интерфейс канала — напряжение 0…+10 В с ограничением выхода соответствующим диапазоном. Выход предназначен для подключения переносных приборов и анализаторов, применяемых при диагностике и контроле технического состояния оборудования.
УСО выполнено в пластиковом корпусе и оснащено встроенной индикацией для отображения величин измеренных состояний и вычисленных параметров. Конструкцией предусмотрено крепление на DIN-рейку, что позволяет устанавливать устройство в составе соответствующего оборудования промышленной автоматизации и мониторинга.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мм / Диапазон показаний осевого сдвига, мм | 8 / 0,15-2,15 (вихретоковый датчик DS0, DS1) 8 / 0,2-2,2 (вихретоковый датчик DS0, DS1) 8 / 0,25-2,25 (вихретоковый датчик DS0, DS1) 7,8 / 0,25-2,3 (вихретоковый датчик DS0, DS1) 7,11 / 0,25-2,5 (вихретоковый датчик DS0, DS1) 6,4 / 0,25-2,75 (вихретоковый датчик DS0, DS1) 8 / 0,5-2,5 (вихретоковый датчик DS0, DS1) 4 / 0,3-4,3 (вихретоковый датчик DS2) 4 / 0,5-4,5 (вихретоковый датчик DS2) 3,2 / 0,5-5,5 (вихретоковый датчик DS2) 4 / 5,5-9,5 (вихретоковый датчик DS3) 2 / 1,0-9,0 (вихретоковый датчик DS3) |
| Коэффициент преобразования, В/мм / Диапазон показаний осевого сдвига, мм | 5 / 0,15-2,15 (вихретоковый датчик DS0, DS1) 5 / 0,2-2,2 (вихретоковый датчик DS0, DS1) 5 / 0,25-2,25 (вихретоковый датчик DS0, DS1) 4,88 / 0,25-2,3 (вихретоковый датчик DS0, DS1) 4,44 / 0,25-2,5 (вихретоковый датчик DS0, DS1) 4 / 0,25-2,75 (вихретоковый датчик DS0, DS1) 5 / 0,5-2,5 (вихретоковый датчик DS0, DS1) 2,5 / 0,3-4,3 (вихретоковый датчик DS2) 2,5 / 0,5-4,5 (вихретоковый датчик DS2) 2 / 0,5-5,5 (вихретоковый датчик DS2) 2,5 / 5,5-9,5 (вихретоковый датчик DS3) 1,25 / 1,0-9,0 (вихретоковый датчик DS3) |
| Установочный зазор (по умолчанию), мм | 1,5±0,2 (вихретоковый датчик DS0, DS1) 3±0,2 (вихретоковый датчик DS2) 5±0,2 (вихретоковый датчик DS3) |
| Время цикла измерений, с | 1 |
| Интерфейс | |
| Тип выходного сигнала | активный токовый (4-20 мА) по напряжению (0...+10 В) с отдельным питанием |
| Напряжение питания, В | от 12 до 24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | 0Ex ia IIC T6...T1 Ga X / PO Ex ia I Ma X |
| Подключение | через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Корпус УСО | пластиковый на DIN-рейке (с индикацией) |
| Габаритные размеры, мм | D(6,8) H(10,5) L(50; 70; 90) (вихретоковый датчик DS0) D(8,5) H(10,5) L(30; 50; 70; 90) (вихретоковый датчик DS1) D(14,5) H(12) L(50; 70; 90) (вихретоковый датчик DS2) D(22,5) H(20) L(90) (вихретоковый датчик DS3) 85x22,6x67 (преобразователь УСО) |
| Длина измерительной системы, м | 0,5; 1,0; 5,0; 7,0; 10,0; 15,0 |
| Материал калибровки | 40X,45, 08X18H10T, 38XH3MФA, 38XM, 18X2H4BA, 38X2H2MА, 40XH2MA, 09Г2С, 30X13, 12XH3A, 12X18H10T, 20X13, 42XФА, 5M45C, Ст3пс, 07X16H4Д4Б, SD1.4501, 20, 35, X |
| Масса, кг, не более | 0,1 (вихретоковый датчик DSX) 0,2 (преобразователь УСО) |
| Тип крепления | резьбовое отверстие М8х1 (вихретоковый датчик DS0) резьбовое отверстие М10х1 (вихретоковый датчик DS1) резьбовое отверстие М16х1 (вихретоковый датчик DS2) резьбовое отверстие М24х1 (вихретоковый датчик DS3) |
| Степень защиты | IP65/IP68, IP65 (вихретоковый датчик DSX) IP20 (преобразователь УСО) |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -60...+135 (вихретоковый датчик DSX станд. исп.) -60...+180 (вихретоковый датчик DSX исп. B) -196...+80 (вихретоковый датчик DSX исп. K) -60...+80 (преобразователь УСО) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 80 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 10 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
