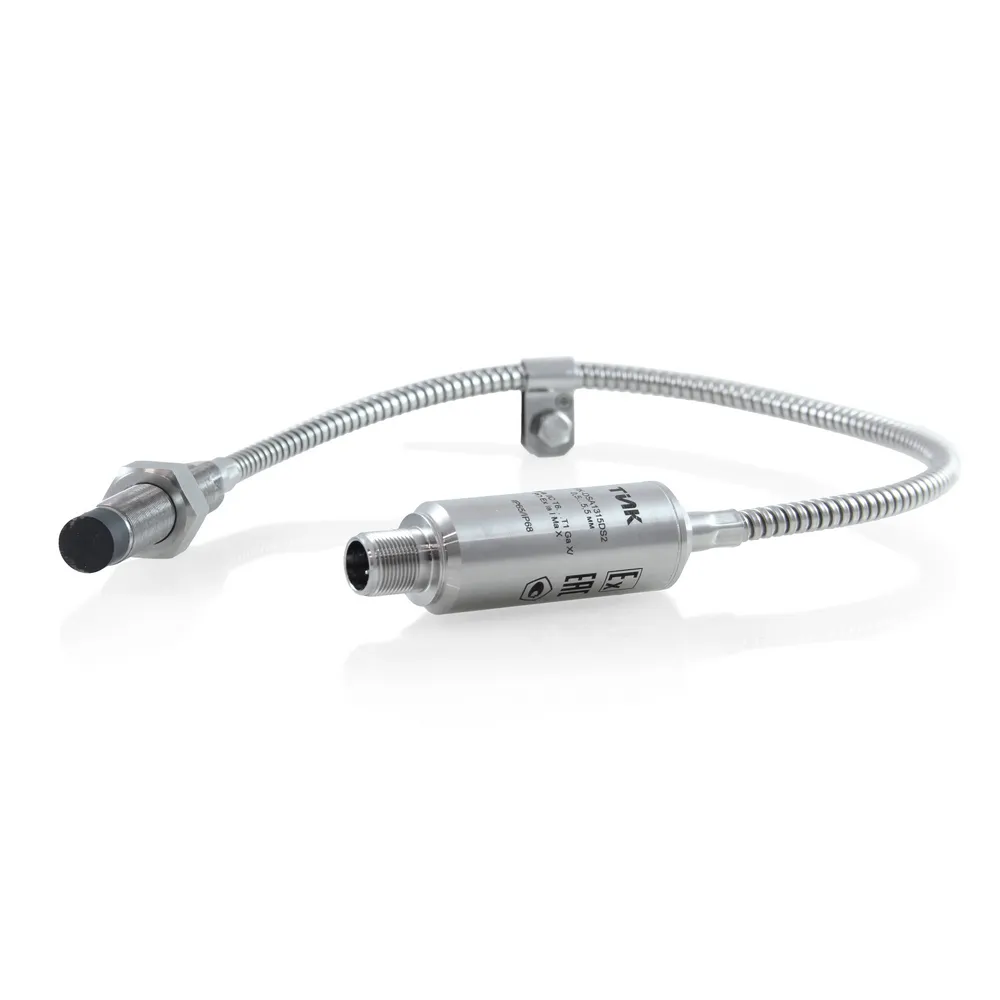

Взрывозащищённый преобразователь TIK-DSA1315DSx предназначен для контроля размаха виброперемещения и передачи измерительной информации в системы промышленной автоматизации. Устройство может применяться в составе средств виброконтроля и мониторинга технического состояния промышленного оборудования, где требуется получение сигнала, соответствующего измеренной величине вибрации.
В процессе измерения преобразователь TIK-DSA1315DSx формирует выходной сигнал, пропорциональный размаху виброперемещения. Для передачи данных используется стандартный промышленный интерфейс — токовая петля 4–20 мА. Соответственно, величина выходного сигнала ограничена рабочим диапазоном данного интерфейса.
Устройство рассчитано на интеграцию с РСУ / ПАЗ, включая DCS, PCS и ESD, что позволяет использовать измерительный сигнал в составе автоматизированных систем контроля состояния оборудования и технологических процессов. Конструктивная особенность данной модификации заключается в расположении УСО непосредственно на кабеле датчика.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мкм / Диапазон показаний размаха виброперемещения, мкм | 0,16 / 0-100 0,128 / 0-125 0,064 / 0-250 0,032 / 0-500 0,016 / 0-1000 0,008 / 0-2000 |
| Диапазон рабочих частот, Гц | 2-5000 |
| Установочный зазор (по умолчанию), мм | 1,5±0,2 (вихретоковый датчик DS0, DS1) 3±0,2 (вихретоковый датчик DS2) 5±0,2 (вихретоковый датчик DS3) |
| Интерфейс | |
| Тип выходного сигнала | пассивный выход, токовая петля 4-20 мА |
| Напряжение питания, В | от 12 до 24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | 0Ex ia IIC T6...T1 Ga X / PO Ex ia I Ma X |
| Подключение | через барьер безопасности TIK-BIS |
Вся документация и сертификаты высылается отдельно по запросу.
