Взрывозащищённый вибропреобразователь DVA334.104 предназначен для контроля вибрационного состояния промышленного оборудования в составе распределённых систем мониторинга периодического действия. Устройство формирует выходной сигнал, пропорциональный измеренной величине состояния — размаху виброперемещения. Такое исполнение позволяет использовать преобразователь как элемент систем вибромониторинга и промышленной автоматизации.
Для обмена данными предусмотрен цифровой интерфейс RS-485. Вибропреобразователь DVA334.104 рассчитан на работу в системах, построенных на базе цифровой полевой шины, что обеспечивает передачу результатов измерения в составе распределённой архитектуры контроля. Также предусмотрена интеграция устройства с внешними РСУ — DCS и PCS. Это позволяет включать данные о размахе виброперемещения в общую информационную инфраструктуру автоматизированной системы управления.
Конструкция DVA334.104 объединяет интегральный датчик ускорения — акселерометр — и плату преобразования, размещённые внутри герметичного корпуса. Такое компоновочное решение формирует единый измерительный узел для регистрации вибрации и последующего преобразования данных.

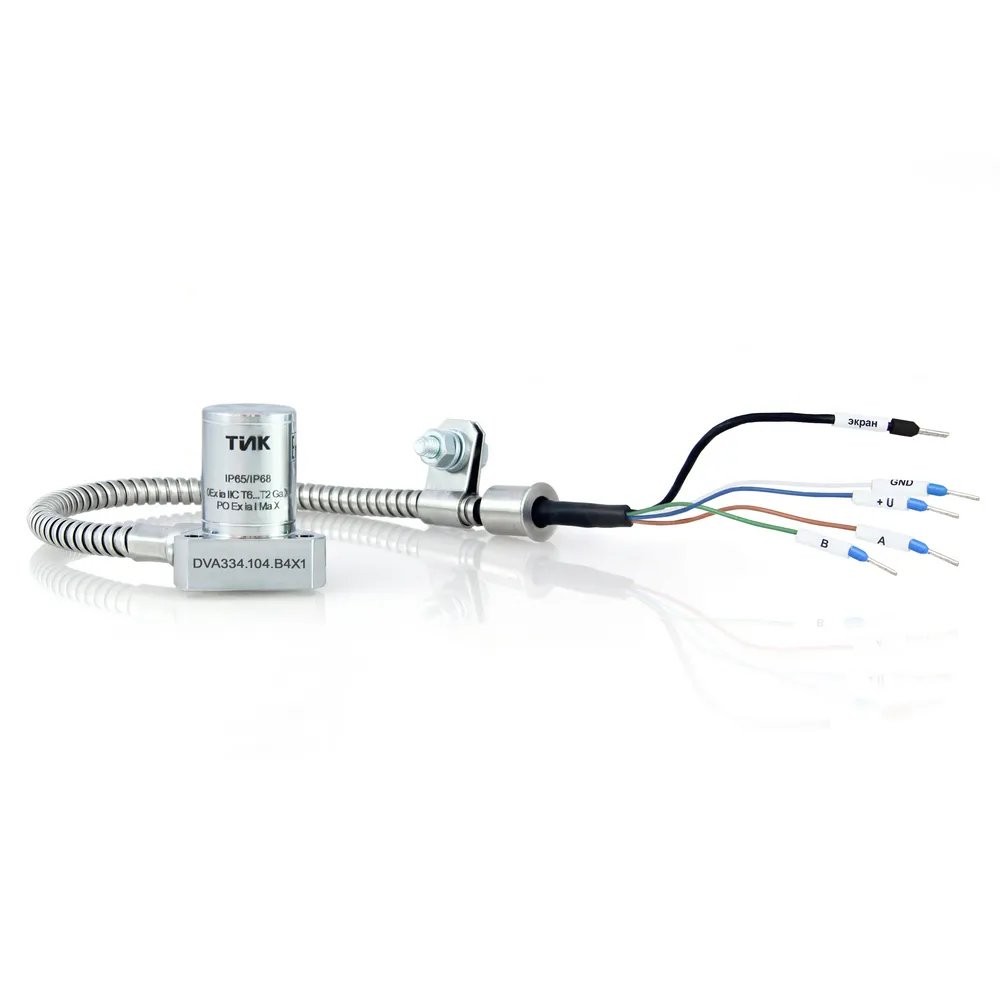

Датчик выполнен в триангулярном герметичном корпусе. Электрическое подключение — неразъёмное, а монтаж осуществляется на 3 винта. Конструктивное исполнение рассчитано на стационарную установку преобразователя в точке контроля и его включение в распределённую систему вибромониторинга.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования / Диапазон показаний размаха виброперемещения, мкм | 1 / 0-100 1 / 0-160 1 / 0-200 1 / 0-250 1 / 0-300 1 / 0-500 1 / 0-1000 1 / 0-2000 |
| Диапазон рабочих частот, Гц | 5-500 |
| Интерфейс | |
| Тип выходного сигнала | RS-485 |
| Протокол | Modbus RTU |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | неразъемное подключение кабеля |
| Габаритные размеры, мм | Ø39,25x42,5 |
| Масса, кг, не более | 0,1 |
| Тип крепления | винт М4 3 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
