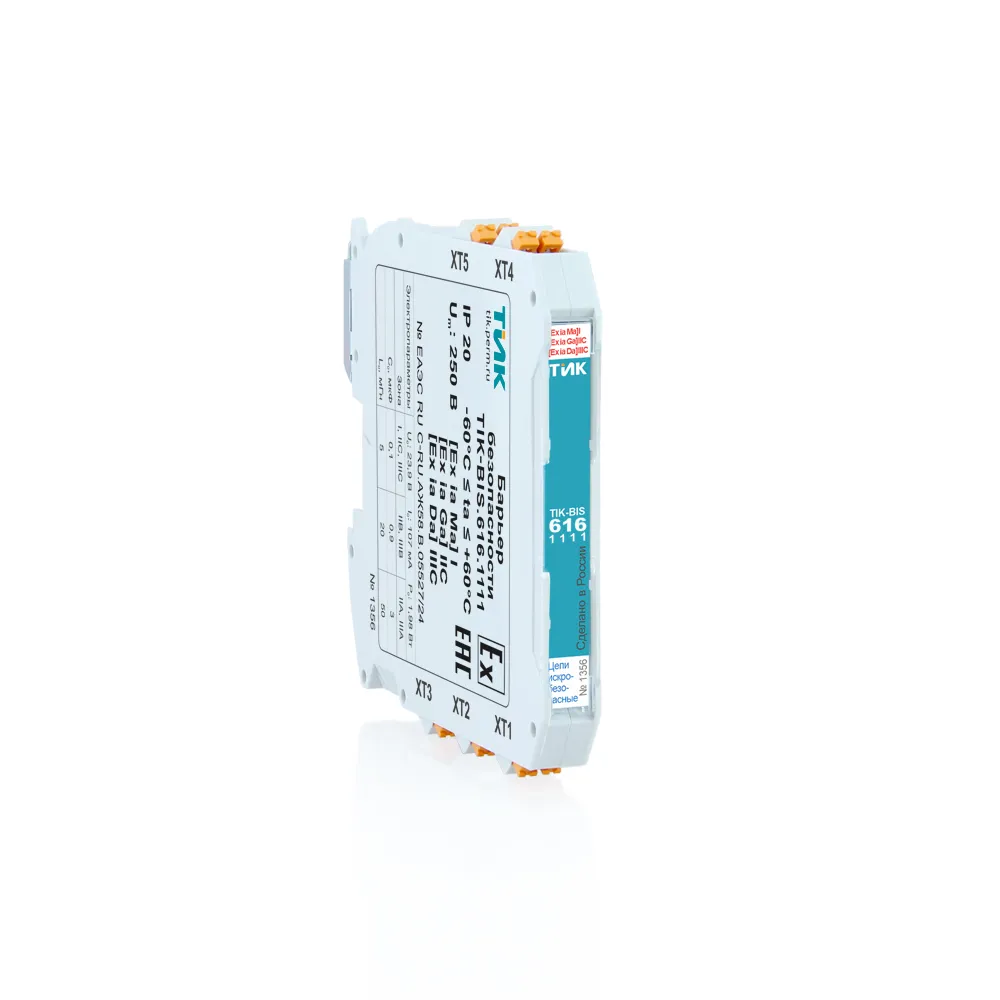

TIK-BIS.616.1111 барьер безопасности взрывозащищённый

Взрывозащищённый барьер безопасности TIK-BIS.616.1111 предназначен для организации взрывозащиты цифрового интерфейса RS-485 и линии питания при подключении датчиков и других технических средств, размещённых во взрывоопасной зоне. Устройство ограничивает электрическую мощность, передаваемую по искробезопасным цепям, обеспечивая безопасное взаимодействие полевого оборудования с системой автоматизации.

Завод-изготовитель несёт гарантию полного соответствия барьера TIK-BIS.616.1111 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Барьер TIK-BIS.616.1111 выполнен как одноканальное активное устройство с гальванической развязкой и встроенным УЗИП. Гальваническая развязка обеспечивает электрическое разделение цепей, а УЗИП предназначено для их защиты от импульсных перенапряжений. Для функционирования барьера необходимо внешнее питание напряжением 24 В ±5%.

В устройстве предусмотрена долговременная защита искробезопасных цепей от короткого замыкания. При возникновении КЗ срабатывает защитная функция, а после устранения причины замыкания она автоматически снимается. Такая схема позволяет использовать барьер в составе промышленных систем, где по одной линии требуется организовать питание оборудования и цифровой обмен данными.

Интерфейс RS-485 поддерживает скорость передачи данных до 3 Мбит/с, что позволяет применять устройство в системах промышленной автоматизации с интенсивным цифровым обменом. Предусмотрена возможность совместной работы с датчиками серии DVAXX4.X.

Области применения взрывозащищённого барьера безопасности TIK-BIS.616.1111

• нефтяная и газовая промышленность — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтеперерабатывающие и нефтехимические предприятия;
• химические производства с взрывоопасными технологическими зонами;
• компрессорные, насосные и газораспределительные станции;
• резервуарные парки, нефтебазы и терминалы хранения нефтепродуктов.
