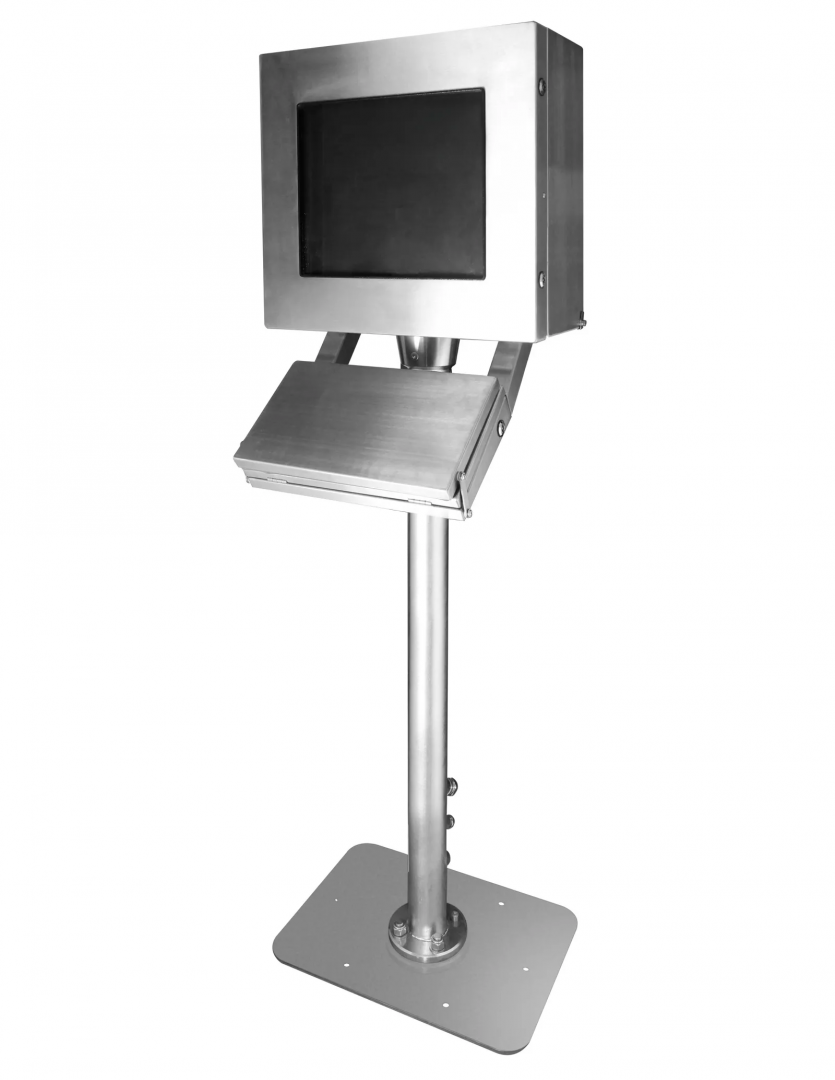

Взрывозащищённый промышленный компьютер КТГ-ПК5 предназначен для эксплуатации в зонах с потенциально взрывоопасной атмосферой и применяется в системах промышленной автоматизации Ex, где требуется высокая надёжность, устойчивость к агрессивным средам и стабильная работа при длительных нагрузках.
Устройство представляет собой безвентиляторный ПК с пассивным охлаждением и многофункциональной архитектурой ЭВМ, обеспечивающей оптимальное сочетание вычислительной мощности и энергоэффективности. Взрывозащищённый промышленный компьютер КТГ-ПК5 оснащается процессорами Intel® Core™ i7/i5/i3 6–7 поколений и Celeron®. Конструкция корпуса КТГ-ПК5 имеет активное оребрение, повышающее эффективность теплоотвода.
Компьютер поддерживает гибкие возможности ввода-вывода и совместим с операционными системами W E8S, W ES7, Windows® 10 и Linux, что расширяет возможности интеграции в существующие промышленные сети и программные комплексы.
Монтаж устройства осуществляется внутри шкафа типа ШГВ с Exd-защитой, обеспечивающего дополнительную механическую и взрывозащитную изоляцию.
Взрывозащищённый промышленный ПК КТГ-ПК5 применяется для автоматизации производственных процессов, контроля и мониторинга технологического оборудования, управления АСУ ТП на предприятиях химической, нефтегазовой и энергетической отраслей, функционирования в зонах с повышенной пожаро- и взрывоопасностью, а также на опасных производственных объектах, поднадзорных Ростехнадзору.

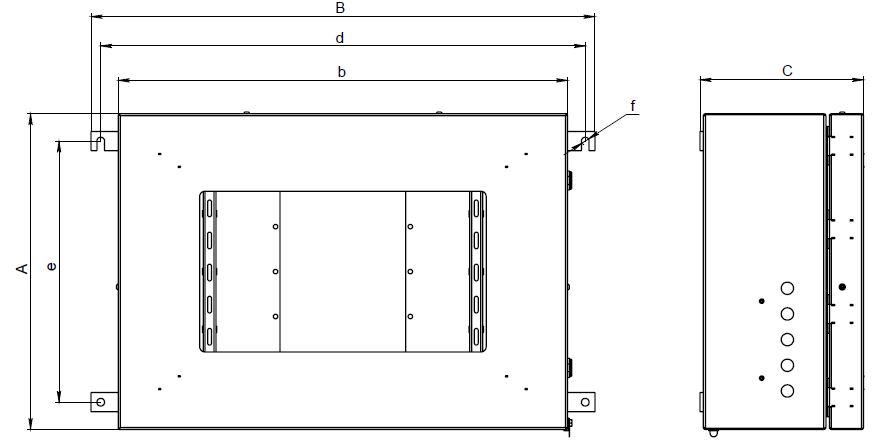

| Типоразмер корпуса | Размеры, мм | Диагональ экрана, дюймы | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Внешние | Монтажные | ||||||||
| А | b | В | С | d | e | f | |||
| МКГ-Н-506025-Од12-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 12 | 23 |
| МКГ-Н-506025-Од15-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 15 | 23 |
| МКГ-Н-506025-Од17-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 17 | 23 |
| МКГ-Н-506025-Од19-НС | 497 | 605 | 690 | 265 | 660 | 407 | M10 | 19 | 23 |
| МКГ-Н-507025-Од19-НС | 497 | 700 | 790 | 255 | 755 | 407 | M10 | 19 | 25 |
| МКГ-Н-507025-Од21-НС | 497 | 700 | 790 | 255 | 755 | 407 | M10 | 21 | 25 |
| МКГ-Н-707025-Од19-НС | 690 | 700 | 790 | 265 | 755 | 603 | M10 | 19 | 29 |
| МКГ-Н-707025-Од21-НС | 690 | 700 | 790 | 265 | 755 | 603 | M10 | 21 | 29 |
КТГ-ПК5 / 1X – ТУ 26.20.14-087-72453807-2023
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C: | -60…+85 |
| Маркировка взрывозащиты: | 1Ex IIB+H2 Т6…Т3 Gb X 1Ex IIС Т6…Т3 Gb X 2Ex IIC Т6…Т3 Gc X Ex IIIC Т85°C… Т200°C Gb X |
| Защита: | IP66 |
| Напряжение питания, В: | ~220 (50/60 Гц), по требованию ≠9 или ≠36 |
| Энергопотребление: |
Монитора без учета дополнительных устройств обогрева и терминала: 22 Вт Компьютера с учетом дополнительных устройств обогрева и монитора: менее 350 Вт |
| Крепление крышки: | Крышка на петлях, дополнительная установка замка под ключ |
| Покрытие: | По требованию |
| Материал корпуса: | Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), устойчива к высоким температурам и коррозии. |
| Крепление корпуса: | По согласованию с заказчиком |
| Монитор: | В корпусе компьютера или выносной, по согласованию с заказчиком. Диагонали 12”, 15”, 17”, 19”, 21,5” |
| IT-оснащение: | По согласованию с заказчиком |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМЗ, ОМ4, В2.1, В5) |
Вся документация и сертификаты высылается отдельно по запросу.
