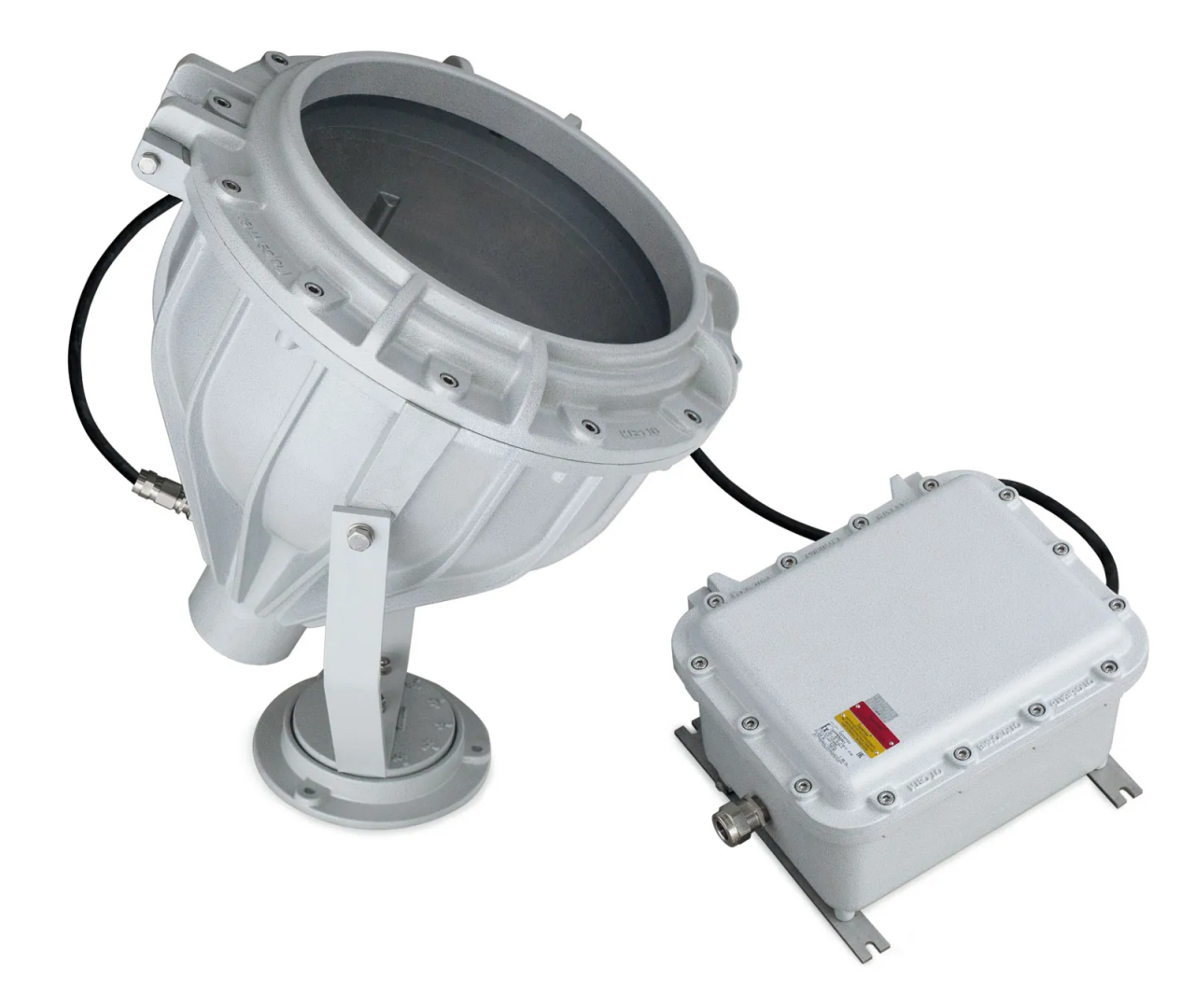

Взрывозащищённый прожектор СГП02 (RLEE) предназначен для направленного освещения промышленных помещений и открытых площадок, где возможно присутствие взрывоопасных газов или пыли.
Данный светильник направленного света применяется на промышленных объектах, где особенно важна устойчивость оборудования к агрессивным воздействиям среды и механическим нагрузкам. Корпус взрывозащищённого прожектора СГП02 изготовлен из коррозионностойкого модифицированного алюминиево-кремниевого сплава, обладающего высокой прочностью и устойчивостью к соляному туману, влажности и химически активным веществам. Снаружи корпус покрыт антистатической порошковой эпоксидной краской цвета RAL 7035, которая предотвращает накопление электростатических зарядов и повышает долговечность изделия. Светопропускающая часть выполнена из ударопрочного закалённого стекла, что обеспечивает сохранность оптики при вибрациях и перепадах температур.
Взрывозащищённый прожектор СГП02 (RLEE) работает как в помещениях, так и на открытых площадках, в том числе на резервуарных парках, технологических установках, эстакадах и компрессорных станциях. Конструкция выдерживает длительное воздействие влаги, пыли и химически агрессивных паров, что делает его эффективным решением для промышленного освещения взрывоопасных зон. Изделие полностью соответствует требованиям ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, что гарантирует безопасность эксплуатации в зонах 1, 2, 21 и 22.
Область применения: взрывоопасные зоны категорий I–IV, поднадзорные Ростехнадзору РФ и аналогичным техническим надзорам стран Таможенного союза и СНГ — нефтегазовая, химическая, угольная, металлургическая и энергетическая промышленность, объекты хранения и транспортировки топлива, очистные сооружения, насосные станции, компрессорные и газораспределительные узлы.
_Габариты.jpg "СГП02 (RLEE)_Габариты.jpg")
| Модель | Мощность лампы, Вт | Тип лампы | Диапазон рабочих напряжений, В | Температурный класс | Размеры, мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Габаритные | Окно | Крепежные | ||||||||||
| А | В | С | Øа | ØЕ | r | Ød | ||||||
| СГП02-250Р | 250 | ДРЛ | ~170…260 | Т3 | 420 | 447 | 626 | 284 | 250 | 109,75 | 12,5 | 28,8 |
| СГП02-400Р | 400 | ДРЛ | ~170…260 | Т3 | 420 | 447 | 626 | 284 | 250 | 109,75 | 12,5 | 28,8 |
| СГП02-700Р | 700 | ДРЛ | ~170…260 | Т3 | 600 | 589 | 758 | 398 | 250 | 109,75 | 12,5 | 44,25 |
| СГП02-1000Р | 1000 | ДРЛ | ~170…260 | Т2 | 600 | 589 | 758 | 398 | 250 | 109,75 | 12,5 | 44,25 |
| СГП02-150НТ | 150 | ДНаТ | ~190…260 | Т3 | 420 | 447 | 626 | 284 | 250 | 109,75 | 12,5 | 28,8 |
| СГП02-250НТ | 250 | ДНаТ | ~190…260 | Т3 | 420 | 447 | 626 | 284 | 250 | 109,75 | 12,5 | 28,8 |
| СГП02-400НТ | 400 | ДНаТ | ~190…260 | Т3 | 420 | 447 | 626 | 284 | 250 | 109,75 | 12,5 | 28,8 |
| СГП02-700НТ | 700 | ДНаТ | ~190…260 | Т3 | 600 | 589 | 758 | 398 | 250 | 109,75 | 12,5 | 44,25 |
| СГП02-1000НТ | 1000 | ДНаТ | ~190…260 | Т2 | 600 | 589 | 758 | 398 | 250 | 109,75 | 12,5 | 44,25 |
| СГП02-1000М | 1000 | МГЛ (ДРИ) | ~190…260 | Т2 | 600 | 589 | 758 | 398 | 250 | 109,75 | 12,5 | 44,25 |
| № | Описание |
|---|---|
| 1 | Ниппель серии НВН |
| 2 | Фитинговые соединения серии РЗГ |
| 3 | Гибкий армированный кабельный элемент серии МГМ |
| 4 | Фитинговые соединения серии ТСНН |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C | -60…+55 (для СГП02-250, СГП02-400) -20…+55 (для СГП02-400, СГП02-700, СГП02-1000) -60…+55 (для рудничного нормального и общепромышленного исполнений) |
| Номинальное напряжение, В | ~220 |
| Патрон | E-40 |
| Электрическая схема | Прямое подключение к патрону или к клеммам L, N, PE кабелем сечением 4 мм² |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.
Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и химическим веществам, устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Крышка — термостойкое ударопрочное стекло. |
| Сейсмостойкость | 9 баллов по шкале MSK-64 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | У3.1, У5, У5.1, ХЛ3.1, ХЛ5, ХЛ3.1, УХЛ3.1, УХЛ4, УХЛ5, ТВ1…ТБ5, Т1…Т5, ТС1…ТС5, О4…О5, М3.1, М4, ТМ1…ТМ5, ОМ3.1, ОМ4, В3.1, В4 по ГОСТ 15150 |
| Маркировка взрывозащиты |
1Ex db IIC T3 Gb 1Ex db IIB+H2 T3...T2 Gb Ex tb IIIC T157…T231°C Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Защита | IP66 IK08 |
Вся документация и сертификаты высылается отдельно по запросу.
