TIK-CNV.117x преобразователь взрывозащищённый

Взрывозащищённый преобразователь TIK-CNV.117x предназначен для работы с внешними датчиками в составе промышленных измерительных комплексов, систем автоматизации, мониторинга и телемеханики. Устройство измеряет выходной сигнал подключённого датчика, преобразует полученные значения в цифровой формат и передаёт информацию во внешнюю систему телемеханики и управления. Исполнение TIK-CNV.117x оснащено входом 4–20 (0–20) мА.

Завод-изготовитель несёт гарантию полного соответствия преобразователя TIK-CNV.117x заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Преобразователь выполняет обработку входного сигнала и рассчитывает ряд параметров, необходимых для контроля технологических процессов и состояния оборудования. В их числе — постоянное значение сигнала, амплитуда, СКЗ и размах его переменной составляющей. Также устройство вычисляет первый и второй интегралы сигнала. Измеренные значения могут быть преобразованы в другие физические величины с использованием соответствующих коэффициентов, что позволяет адаптировать получаемые данные к задачам конкретного измерительного канала.

Преобразователь TIK-CNV.117x поддерживает цифровой интерфейс RS-485 и обмен данными по протоколу Modbus RTU. Скорость передачи достигает 3 Мбит/с. Такая организация связи позволяет использовать устройство в распределённых системах сбора и обработки измерительной информации.

Основной сценарий применения предусматривает совместную работу контроллера TIK-PLC.896.11, преобразователей серии TIK-CNV и подключённых датчиков. В составе такой системы обеспечиваются сбор выборок, синхронизация времени и определение аварии измерительного канала. Полученные выборки могут использоваться контроллером для расширенной диагностики, включая построение и анализ спектров, а также выполнение диагностических правил.

Для настройки обработки измеряемого сигнала предусмотрена возможность изменения программных фильтров ФВЧ и ФНЧ. Это позволяет конфигурировать фильтрацию входных данных с учётом особенностей решаемой измерительной задачи.

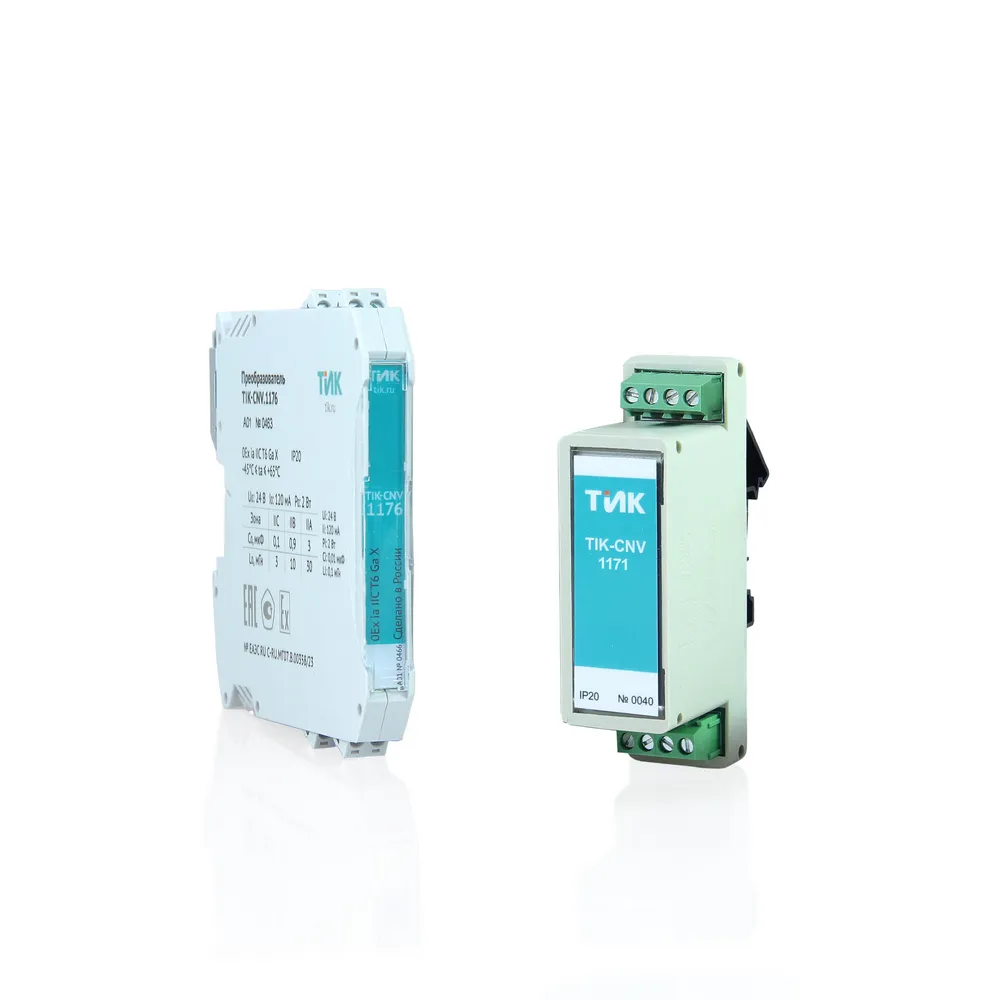

TIK-CNV выпускаются в двух вариантах корпусов. Исполнение TIK-CNV.xxx1 (Wieland) имеет размеры 108 × 12,6 × 114 мм, а TIK-CNV.xxx6 (Degson) — 98,5 × 27 × 58,5 мм. При этом расположение контактов питания и интерфейса RS-485 одинаково для разных исполнений, что обеспечивает единообразие подключения оборудования.

Области применения взрывозащищённого преобразователя TIK-CNV.117x

• нефтегазовая отрасль — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтеперерабатывающие предприятия и технологические установки НПЗ;
• газоперерабатывающие предприятия и объекты подготовки газа;
• нефтехимические и химические производства;
• компрессорные и насосные станции, оснащённые системами автоматизации и мониторинга.
