TIK-CNV.127x преобразователь взрывозащищённый

Взрывозащищённый преобразователь TIK-CNV.127x предназначен для работы с внешними датчиками в составе промышленных измерительных систем, комплексов мониторинга, диагностики и телемеханики. Устройство измеряет выходные значения подключённого датчика, преобразует полученные данные в цифровой формат и передаёт их во внешнюю систему управления. Отличительной особенностью исполнения TIK-CNV.127x является вход по заряду.

Завод-изготовитель несёт гарантию полного соответствия преобразователя TIK-CNV.127x заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

При обработке входного сигнала преобразователь TIK-CNV.127x рассчитывает амплитуду и размах переменной составляющей, СКЗ, а также первый и второй интегралы сигнала. Полученные результаты могут пересчитываться в другие физические величины с применением заданных коэффициентов. Такой набор вычислительных функций позволяет использовать устройство в измерительных каналах, где требуется не только получение исходных данных от датчика, но и их предварительная обработка перед передачей в систему верхнего уровня.

Преобразователь TIK-CNV.127x оснащён цифровым выходом RS-485 и поддерживает протокол Modbus RTU. Скорость обмена данными достигает 3 Мбит/с. Для обработки входного сигнала предусмотрена возможность изменения программных фильтров ФВЧ и ФНЧ, что позволяет настраивать параметры фильтрации в соответствии с задачами конкретного измерительного канала.

Основное применение устройства связано с распределённой системой на базе контроллера TIK-PLC.896.11, преобразователей TIK-CNV и датчиков. При такой конфигурации выполняются сбор выборок и синхронизация времени, а также определяется авария измерительного канала. Собранные данные могут использоваться контроллером для расширенной диагностики: построения и анализа спектров и выполнения диагностических правил.

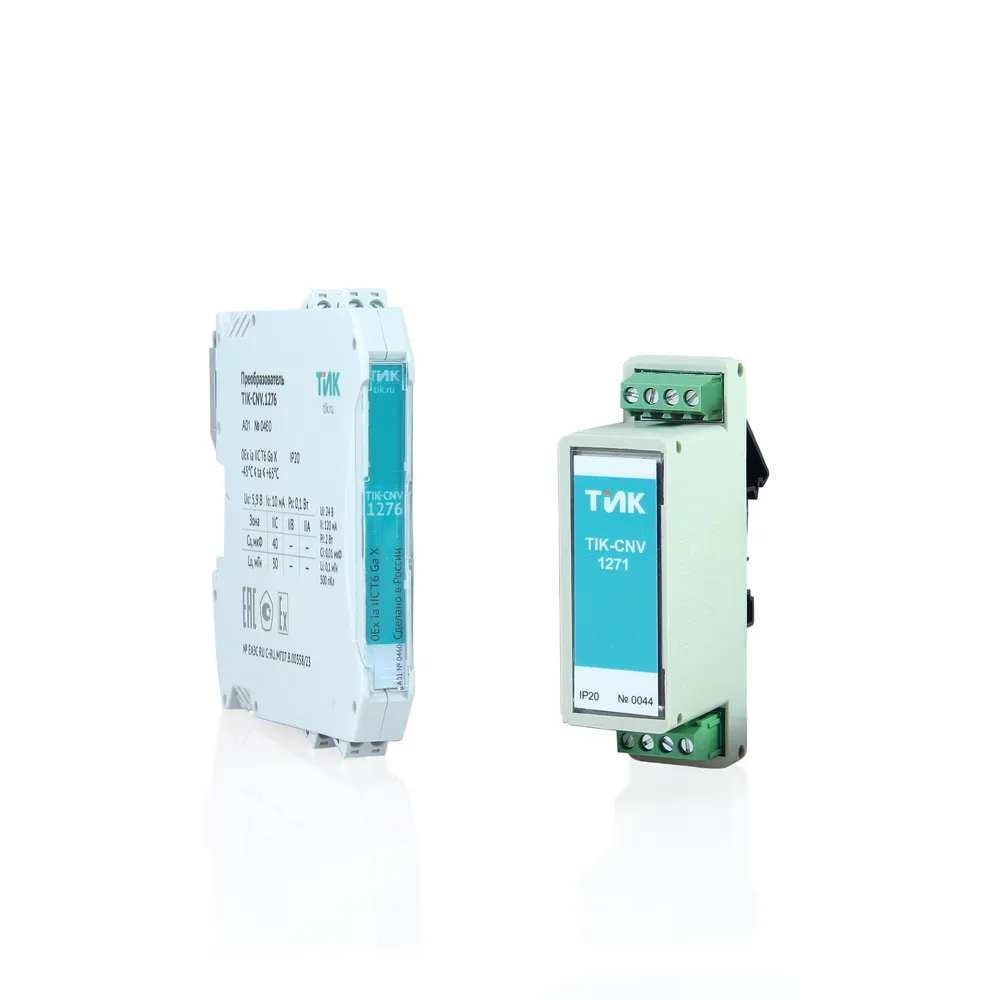

Преобразователи серии выпускаются в двух вариантах корпуса: TIK-CNV.xxx1 (Wieland) размером 108 × 12,6 × 114 мм и TIK-CNV.xxx6 (Degson) размером 98,5 × 27 × 58,5 мм. Расположение контактов питания и RS-485 унифицировано для различных исполнений TIK-CNV.

Области применения взрывозащищённого преобразователя TIK-CNV.127x

• нефтегазовая отрасль — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтеперерабатывающие предприятия и технологические установки НПЗ;
• газоперерабатывающие предприятия и объекты подготовки газа;
• нефтехимические и химические производства;
• компрессорные и насосные станции, оснащённые системами автоматизации и мониторинга.
