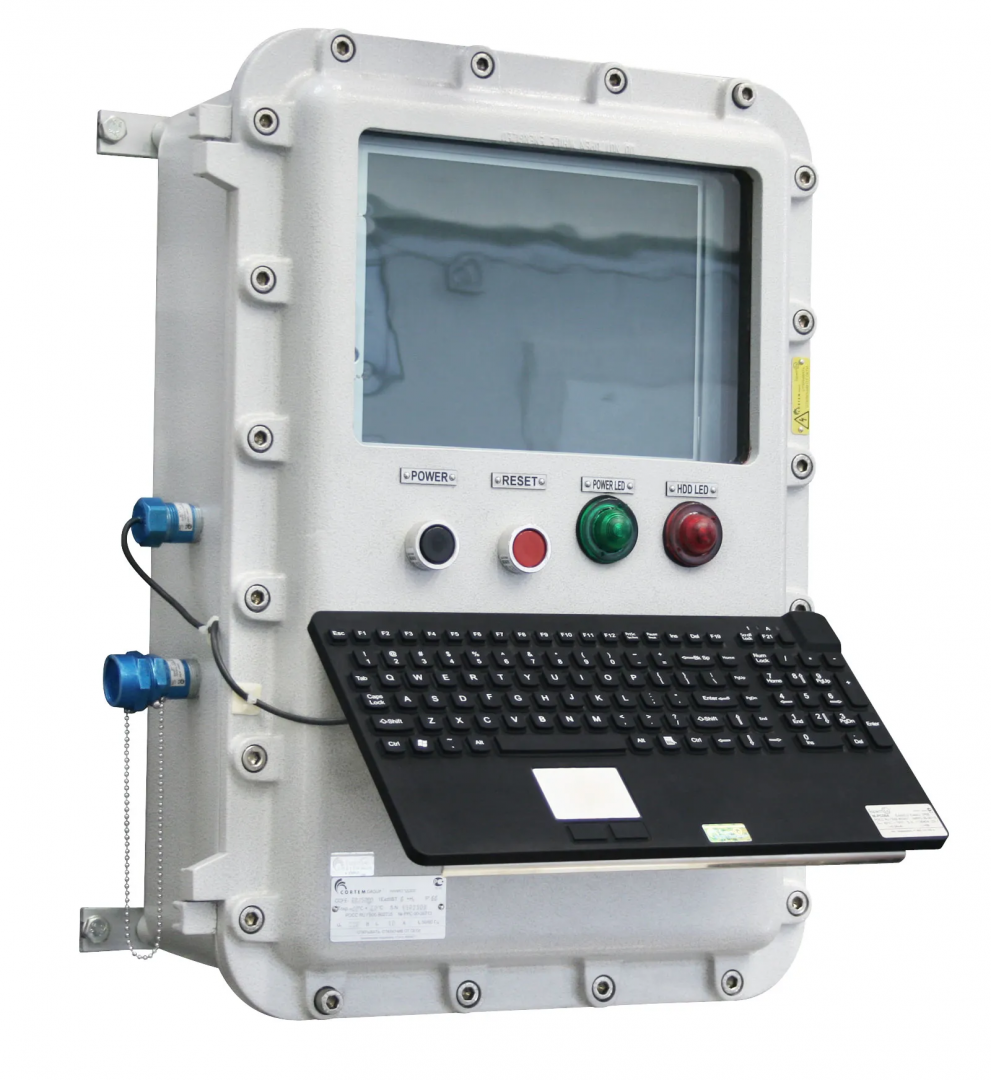

Взрывозащищённый компьютер КТГ-ПК (модели CCFE45B-COMPUTER, CCFE5B-COMPUTER) предназначен для управления технологическими процессами и обработки информации в системах промышленной автоматизации, функционирующих во взрывоопасных зонах. Устройство применяется на объектах, где необходима высокая надёжность вычислительных систем и строгие требования к безопасности — в условиях присутствия горючих газов, паров и пыли.
Конструкция взрывозащищённого компьютера КТГ-ПК оптимизирована для работы в агрессивных и нестабильных промышленных условиях. Прочный взрывонепроницаемый корпус из алюминиевого сплава устойчив к вибрациям, ударам, перепадам температур, воздействию влаги и пыли. Сниженное тепловыделение процессорного модуля и высокая эффективность охлаждения повышают отказоустойчивость и долговечность устройства. Использование современных микропроцессоров обеспечивает высокую вычислительную производительность для решения задач управления технологическими процессами.
Инфракрасная сенсорная панель встроенного LCD-монитора поддерживает работу операторов в перчатках и устойчива к загрязнениям. Датчик освещённости автоматически регулирует яркость экрана, улучшая читаемость при любом уровне освещения. Искробезопасный USB-интерфейс позволяет безопасно подключать внешние носители данных, проводить диагностику и обновление программного обеспечения.
Взрывозащищённый компьютер КТГ-ПК выполнен в сейсмостойком исполнении, что обеспечивает его применение на объектах с повышенными требованиями к устойчивости оборудования — от морских платформ до подземных комплексов. Конструкция предусматривает удобный доступ к компонентам для обслуживания, возможность установки дополнительных модулей и изготовление монтажной рамы по чертежам заказчика. Устройство поддерживает интеграцию с пользовательскими контроллерами и специализированными системами управления.
Взрывозащищённый компьютер КТГ-ПК соответствует требованиям ПУЭ (глава 7.3), ГОСТ 30852.13-2002 (IEC 60079-14:1996) и ГОСТ IEC 61241-3-2011. Маркировка взрывозащиты подтверждает возможность эксплуатации в зонах 1 и 2 по газу и 21 и 22 по пыли. Наличие знака «Х» указывает, что устройство не допускается к использованию в атмосфере, содержащей ацетилен.

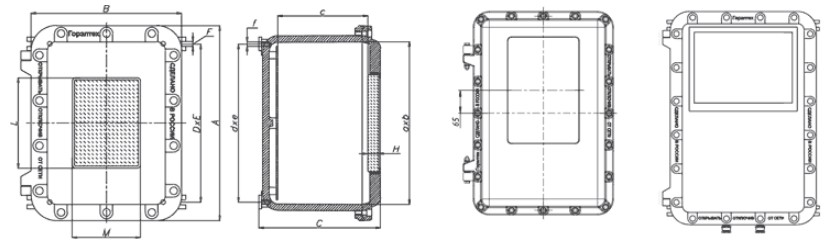

| ТИПОРАЗМЕР КОРПУСА | РАЗМЕРЫ, ММ |
СТАНДАРТНЫЕ РАЗМЕРЫ ОКНА, ММ |
МАССА КГ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВНЕШНИЕ | ВНУТРЕННИЕ | СТАНД. КРЕПЛЕНИЕ | КРЕПЛЕНИЕ СКОБАМИ | |||||||||||
| A | B | C | a | b | c | D | E | F | d | e | f | |||
| КТГ-ПК1 | 650 | 450 | 265 | 570 | 370 | 183 | 550 | 350 | 11 | 550 | 446 |
M10 |
300х200х20 | не менее 59 |
| КТГ-ПК2 | 576 | 396 | 268 | 506 | 326 | 184 | 360 | 236 | 11 | 360 | 376 |
M10 |
300х200х20 | не менее 51 |
| КТГ-ПК3 | 650 | 450 | 337 | 570 | 370 | 293 | 550 | 446 | 11 | 550 | 350 |
M10 |
350x243x19 | не менее 72,9 |
|
КТГ-ПК4 |
723 | 523 | 369 | 639 | 439 | 253 | 600 | 505 | 11 | 600 | 400 |
M10 |
447x317x19 | не менее 105,8 |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С |
-60…+60 (T4/T135°C) -60…+60 (T5/T100°C) -60…+40 (T6/85°C) -60…+85 (PH1/PH2 и общепромышленное исполнение) |
| Напряжение питания, В | ~220 (50/60 Гц), по требованию ~12 или ~24 |
| Энергопотребление монитора, Вт | 22 |
| Энергопотребление компьютера, Вт | менее 350 |
| Заземление | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки | Съёмная крышка на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ |
| Монтаж внутри корпуса | 4 стойки для крепления монтажной панели |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение | Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГСМАЗКА |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Окно – термостойкое ударопрочное стекло. |
| Крепление корпуса | 4 внешние монтажные точки |
| IT-оснащение | В корпусе компьютера или выносной, по согласованию с заказчиком |
| Монитор | По согласованию с заказчиком |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIС T6...T5 Gb X 1Ex db [ib] IIC T6...T5 Gb X 1Ex db IIB+H2 T6…T5 Gb 1Ex db [ib] IIB+H2 T6…T5 Gb 1Ex db [ib] IIB T6...T5 Gb (для исполнения с сенсорной панелью) Ex tb IIIС T70°С…T100°С Db |
| Маркировка рудничного оборудования | РН1 / РН2 |
| Защита | IP66 / IP67 / IP68 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
