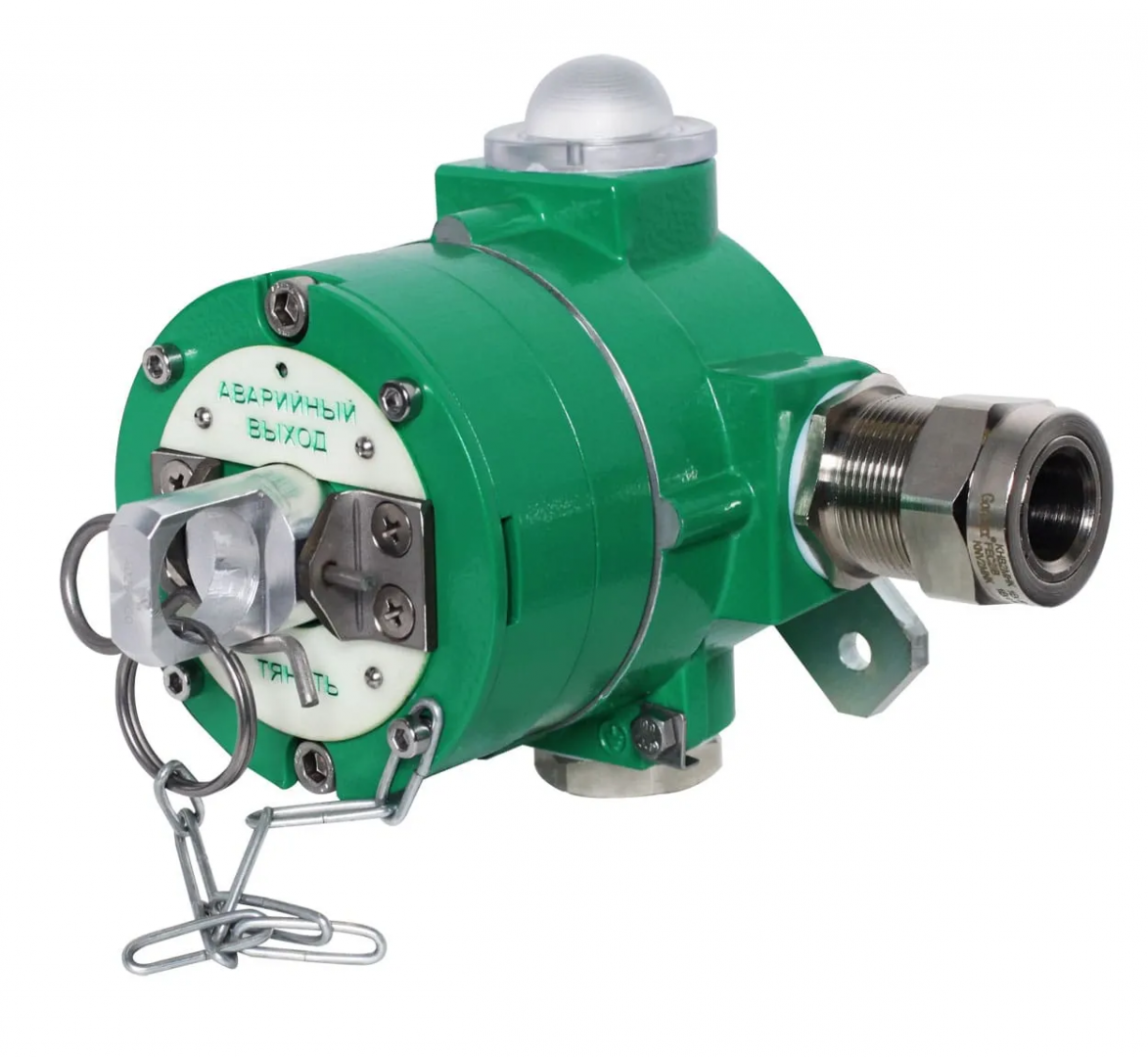

Взрывозащищённое устройство для аварийной разблокировки эвакуационных выходов ПКИВА-АВ предназначено для обеспечения безопасного и оперативного открытия дверей в экстренных ситуациях на объектах с повышенной опасностью. Устройство используется для ручного запуска механизма разблокировки в случае пожара, утечки газа, аварийного отключения систем или иной нештатной ситуации, когда необходимо быстро обеспечить эвакуацию персонала. ПКИВА-АВ позволяет размагнитить удерживающие электрозамки, обеспечивая немедленный доступ к эвакуационному пути, при этом конструкция устройства исключает случайное срабатывание.
Принцип действия основан на двухэтапной активации: сначала снимается защитная чека, после чего выполняется нажатие штока, инициирующее размыкание управляющей цепи. Устройство может работать как в составе системы пожарной сигнализации и управления эвакуацией — при подключении к ППКП, так и в автономном режиме, используя независимый источник питания. Для интеграции предусмотрены нормально замкнутые и нормально разомкнутые контакты, что обеспечивает совместимость с большинством промышленных систем контроля и безопасности.
Взрывозащищённое устройство для аварийной разблокировки эвакуационных выходов ПКИВА-АВ оснащено световой индикацией, информирующей о состоянии устройства: зелёный сигнал указывает на дежурный режим, красный — на активное состояние аварийной разблокировки. Возврат устройства в исходное положение выполняется при помощи специального инструмента, что исключает несанкционированное восстановление и обеспечивает контроль работы персонала.
По классификации ГОСТ Р 53325-2012 взрывозащищённое устройство ПКИВА-АВ относится к ручным пожарным извещателям класса B. Конструкция выполнена в герметичном взрывозащищённом корпусе, что позволяет эксплуатировать прибор в помещениях и на открытых установках, где возможна взрывоопасная атмосфера, а также на опасных производственных объектах I–IV классов, поднадзорных Ростехнадзору Российской Федерации и техническим надзорам стран Таможенного союза и СНГ. Устройство соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и IEC 61241-3-2011, подтверждающим его пригодность для эксплуатации в зонах с наличием горючих газов, паров и пыли.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Маркировка рудничного | РН1/РН2 |
| Степень защиты |
IP66/IP67 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли. |
| Температура окружающей среды, °С |
-60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+60 (для рудничного нормального исполнения) |
| Рабочее напряжение, В | 9…24 |
| Максимальный ток коммутации контактами геркона, А | 0,25 |
| Максимальный потребляемый ток (при срабатывании), А |
0,035 (9В) 0,029 (12 В) 0,021 (24 В) |
| Уст. мощность (при срабатывании) Py, Вт | 0.5 |
| Подключение | Клеммы 2,5 мм2 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет зеленый, RAL 6032 |
| Материал | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный |
| Класс защиты от поражения электрическим током | I |
| Масса, кг: | 2 |
| Климатическое исполнение | исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

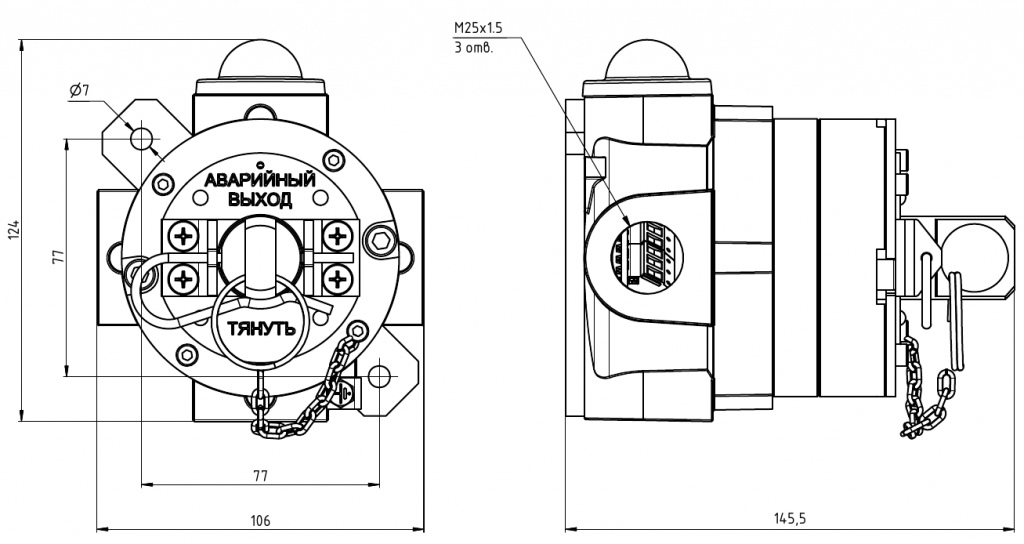

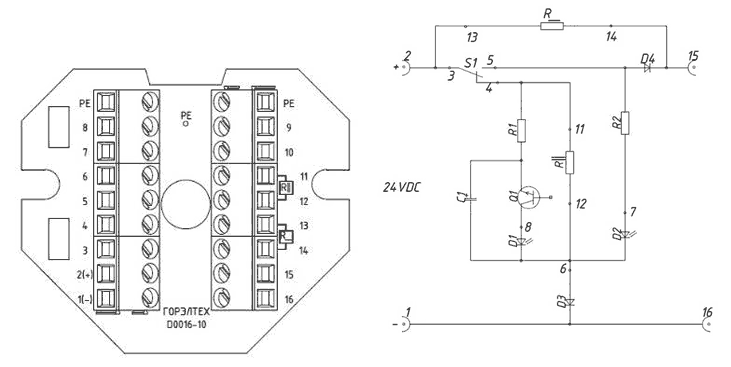

| № Клеммы | Назначение |
|---|---|
| 1, 2 | Питание 24В (1-, 2+) |
| 3 | Геркон (COM) |
| 4 | Геркон (NC) |
| 5 | Геркон (NO) |
| 6 | Минус индикатора (черный провод) |
| 7 | Красный провод индикатора |
| 8 | Не используются |
| 9, 10 | Не используются |
| 11, 12 | Резистор для параллельного подключения устройств (устанавливается заказчиком) |
| 13, 14 | Резистор для последовательного подключения устройств (устанавливается заказчиком) |
| 15, 16 | Выходной шлейф от устройства в шлейф (15+, 16-) |

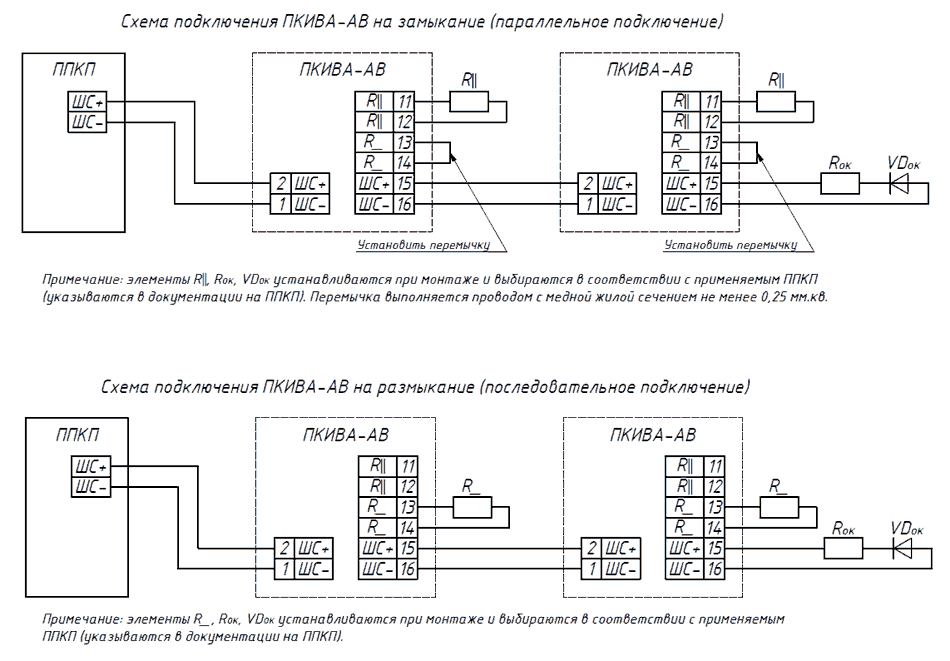

| Тип ППКП | Параметры подключения | |
|---|---|---|
| Параллельное включение (на замыкание) | Последовательное включение (на размыкание) | |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, Rок = 2 кОм, VDок = КД522. |
Rд = 11 кОм, Rок = 2 кОм, VDок = КД522. |
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А. | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А. |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А. | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А. |
| Болид | Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки), Rок = 4.7 кОм, VDок не устанавливать |
Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки), Rок = 4.7 кОм, VDок не устанавливать |
| Яхонт-16и | Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки), Rок = 8.2 кОм, VDок не устанавливать |
Не применяется |
| ВЭРС | Rд = 820 Ом (1.8 кОм - для определения двойной сработки), Rок = 7.5 кОм, VDок не устанавливать |
Rд = 10 кОм (4.7 кОм - для определения двойной сработки), Rок = 7.5 кОм. VDок не устанавливать |
ПКИВА-АВ - 1Х / 2Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи: ПКИВА-АВ-КНВ1Н-ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
