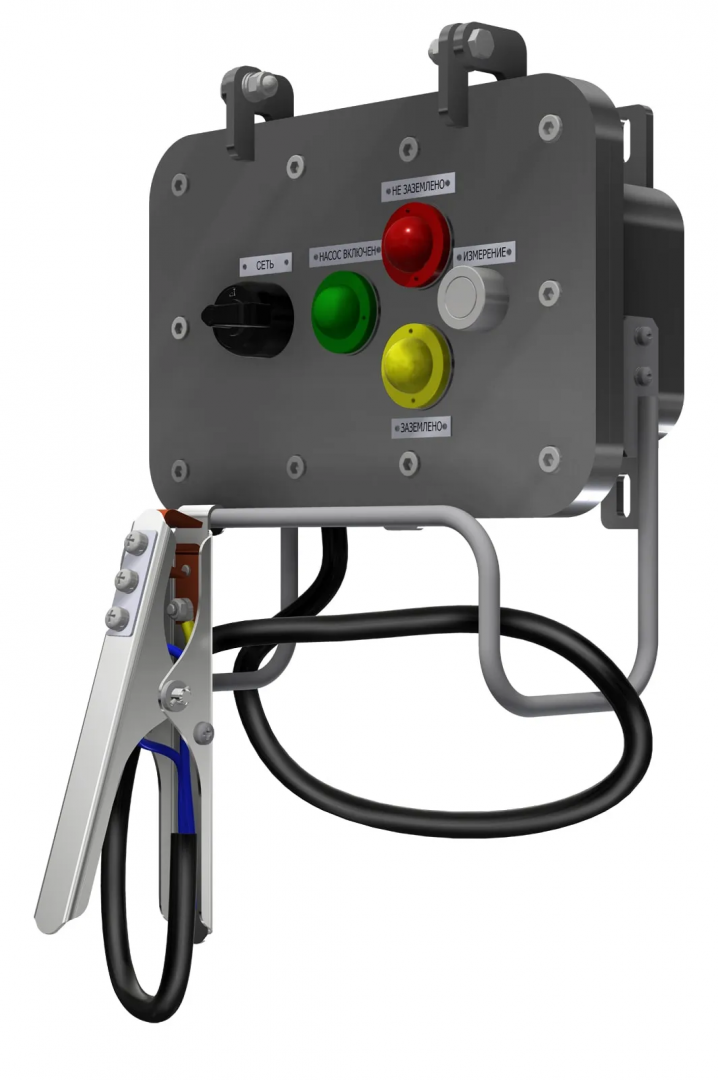

ШГВ-НТ-УЗГ взрывозащищённое устройство контроля заземления из нержавеющей стали

Взрывозащищённое устройство контроля заземления ШГВ-НТ-УЗГ из нержавеющей стали предназначено для обеспечения безопасного проведения погрузочно-разгрузочных операций на объектах с воспламеняющимися жидкостями, газами и сыпучими материалами. Устройство автоматически контролирует наличие и целостность цепи электростатического заземления, предотвращая накопление опасных зарядов и исключая риск искрообразования во взрывоопасных зонах.

Завод-изготовитель несёт гарантию полного соответствия ШГВ-НТ-УЗГ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Назначение и принцип работы

Взрывозащищённое устройство контроля заземления ШГВ-НТ-УЗГ обеспечивает постоянный контроль сопротивления заземляющего контура при подключении к автомобильным и железнодорожным цистернам, резервуарам, технологическим ёмкостям и установкам.
Если в процессе работы зажим будет снят, заземление прервётся или появится высокое переходное сопротивление (например, из-за окисления контакта), цифровая система заземления мгновенно подаст сигнал и отключит питание насосов или другого электрического оборудования. Это предотвращает образование искрового разряда и исключает возможность возгорания.

Интеллектуальные функции взрывозащищённого устройства ШГВ-НТ-УЗГ

Устройство оснащено интеллектуальной системой контроля состояния цепи, включающей:

• постоянный мониторинг сопротивления заземления;
• автоматическую блокировку питания при нарушении целостности контура;
• индикацию текущего состояния заземления с помощью световых сигналов;
• управление внешним оборудованием — насосами, клапанами, исполнительными механизмами.

Конструкция и материалы

Корпус устройства выполнен из высококачественной нержавеющей стали, устойчивой к коррозии, химическому воздействию и механическим нагрузкам. Такое исполнение обеспечивает долговечность работы даже при эксплуатации на открытом воздухе, в условиях высокой влажности, перепадов температуры и воздействия агрессивных сред.

Конструктивное исполнение корпуса соответствует требованиям взрывозащиты Ex d, а все электрические соединения выполняются через Ex d вводы, обеспечивающие герметичность и безопасность соединений. Для подключения внешнего оборудования предусмотрен прямой ввод кабелей, при этом по требованию заказчика возможна индивидуальная комплектация с длиной кабеля до 50 метров.

Преимущества взрывозащищённого устройства ШГВ-НТ-УЗГ

• Полная автоматизация контроля цепи заземления с возможностью дистанционного управления оборудованием.
• Корпус из нержавеющей стали, гарантирующий устойчивость к агрессивным средам и длительный срок службы.
• Взрывозащищённое исполнение, соответствующее требованиям ГОСТ IEC 60079 и ТР ТС 012/2011.
• Совместимость с различными системами управления технологическими процессами.
• Возможность индивидуального исполнения и выбора параметров кабельных вводов серии Ex d.
• Простота обслуживания и высокая надёжность даже при круглосуточной эксплуатации.

Область применения взрывозащищённого устройства заземления ШГВ-НТ-УЗГ

• нефтебазы и терминалы налива;
• химические и нефтеперерабатывающие предприятия;
• газораспределительные станции;
• производства с обращением сыпучих и горючих веществ;
• транспортные узлы и погрузочные площадки, где выполняются операции с ЛВЖ и ГГ.

Взрывозащищённое устройство заземления ШГВ-НТ-УЗГ допускается к применению в зонах 1 и 2 категории по ПУЭ, а также в средах с содержанием взрывоопасных газов и паров категорий IIA, IIB, IIC.

Габаритные размеры и присоединительные размеры

Формирование заказа

ШГВ-НТ-УЗГ - 1X - 2X / 3X – ТУ 27.12.31-046-72453807-2017

• 1x – Длина кабеля заземления, м: 10, 20, 30 (другая по согласованию)
• 2x – Количество, типоразмер кабельных вводов
• 3х – Опции, аксессуары и исполнения
