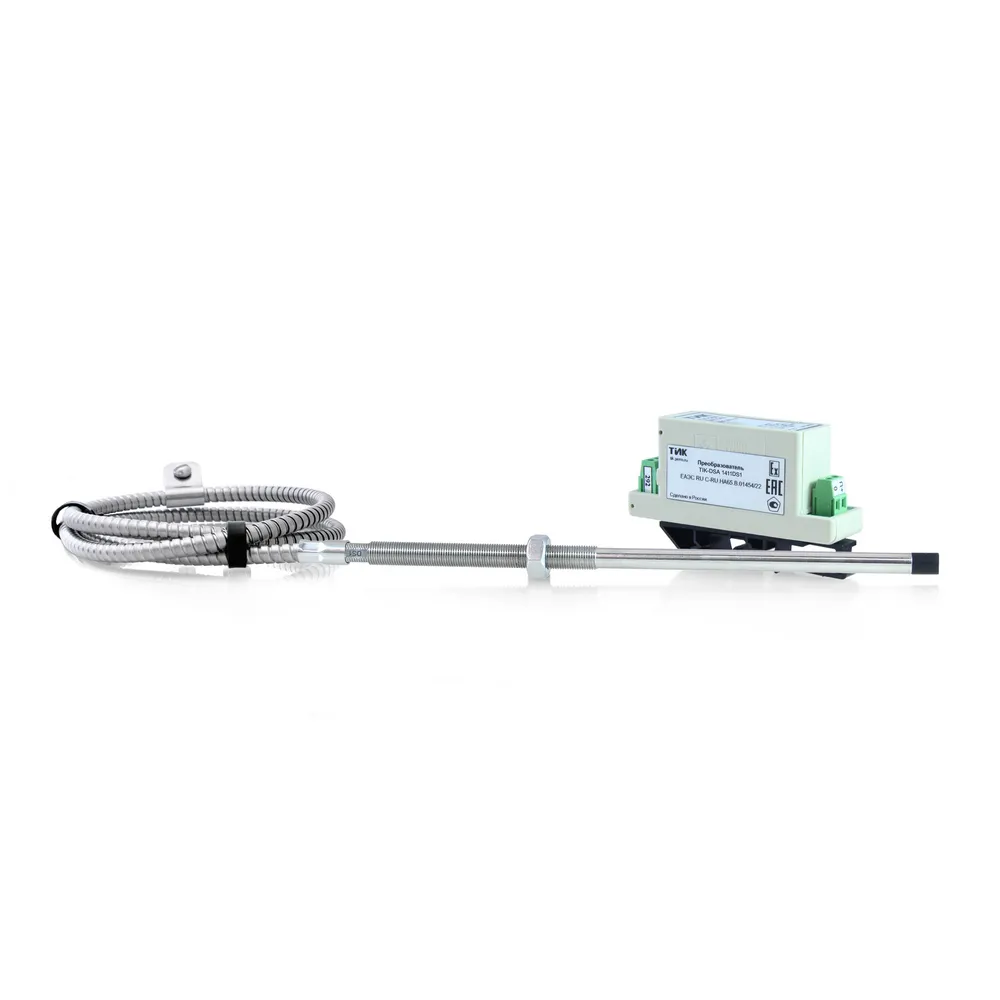

Взрывозащищённый преобразователь TIK-DSA1411DSx предназначен для контроля осевого сдвига (зазора с усреднением) в составе систем мониторинга технического состояния оборудования и промышленной автоматизации. Устройство формирует измерительный сигнал, пропорциональный измеренной величине состояния, обеспечивая передачу данных для последующей обработки внешними системами.
Выходной сигнал реализован через стандартный интерфейс «токовая петля» 4–20 мА и ограничен рабочим диапазоном данного интерфейса. Такое представление измерительной информации позволяет интегрировать преобразователь TIK-DSA1411DSx в системы РСУ / ПАЗ (DCS, PCS, ESD), где полученные данные могут использоваться для мониторинга осевого сдвига (зазора с усреднением), контроля состояния оборудования и выполнения предусмотренных алгоритмов автоматизации.
Данная модификация выполнена с УСО в пластиковом корпусе и рассчитана на монтаж на DIN-рейку.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мм / Диапазон показаний осевого сдвига, мм | 8 / 0,15-2,15 (вихретоковый датчик DS0, DS1) 8 / 0,2-2,2 (вихретоковый датчик DS0, DS1) 8 / 0,25-2,25 (вихретоковый датчик DS0, DS1) 7,8 / 0,25-2,3 (вихретоковый датчик DS0, DS1) 7,11 / 0,25-2,5 (вихретоковый датчик DS0, DS1) 6,4 / 0,25-2,75 (вихретоковый датчик DS0, DS1) 8 / 0,5-2,5 (вихретоковый датчик DS0, DS1) 4 / 0,3-4,3 (вихретоковый датчик DS2) 4 / 0,5-4,5 (вихретоковый датчик DS2) 3,2 / 0,5-5,5 (вихретоковый датчик DS2) 4 / 5,5-9,5 (вихретоковый датчик DS3) 2 / 1,0-9,0 (вихретоковый датчик DS3) |
| Установочный зазор (по умолчанию), мм | 1,5±0,2 (вихретоковый датчик DS0, DS1) 3±0,2 (вихретоковый датчик DS2) 5±0,2 (вихретоковый датчик DS3) |
| Время цикла измерений, с | 1 |
| Интерфейс | |
| Тип выходного сигнала | пассивный выход, токовая петля 4-20 мА |
| Напряжение питания, В | от 12 до 24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | 0Ex ia IIC T6...T1 Ga X / PO Ex ia I Ma X |
| Подключение | через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Корпус УСО | пластиковый на DIN-рейке |
| Габаритные размеры, мм | D(6,8) H(10,5) L(50; 70; 90) (вихретоковый датчик DS0) D(8,5) H(10,5) L(30; 50; 70; 90) (вихретоковый датчик DS1) D(14,5) H(12) L(50; 70; 90) (вихретоковый датчик DS2) D(22,5) H(20) L(90) (вихретоковый датчик DS3) 98,5x27,5x59 (преобразователь УСО) |
| Длина измерительной системы, м | 0,5; 1,0; 5,0; 7,0; 10,0; 15,0 |
| Материал калибровки | 40X,45, 08X18H10T, 38XH3MФA, 38XM, 18X2H4BA, 38X2H2MА, 40XH2MA, 09Г2С, 30X13, 12XH3A, 12X18H10T, 20X13, 42XФА, 5M45C, Ст3пс, 07X16H4Д4Б, SD1.4501, 20, 35, X |
| Масса, кг, не более | 0,1 (вихретоковый датчик DSX) 0,2 (преобразователь УСО) |
| Тип крепления | резьбовое отверстие М8х1 (вихретоковый датчик DS0) резьбовое отверстие М10х1 (вихретоковый датчик DS1) резьбовое отверстие М16х1 (вихретоковый датчик DS2) резьбовое отверстие М24х1 (вихретоковый датчик DS3) |
| Степень защиты | IP65/IP68, IP65 (вихретоковый датчик DSX) |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -60...+135 (вихретоковый датчик DSX станд. исп.) -60...+180 (вихретоковый датчик DSX исп. B) -196...+80 (вихретоковый датчик DSX исп. K) -60...+80 (преобразователь УСО) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 80 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 10 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
