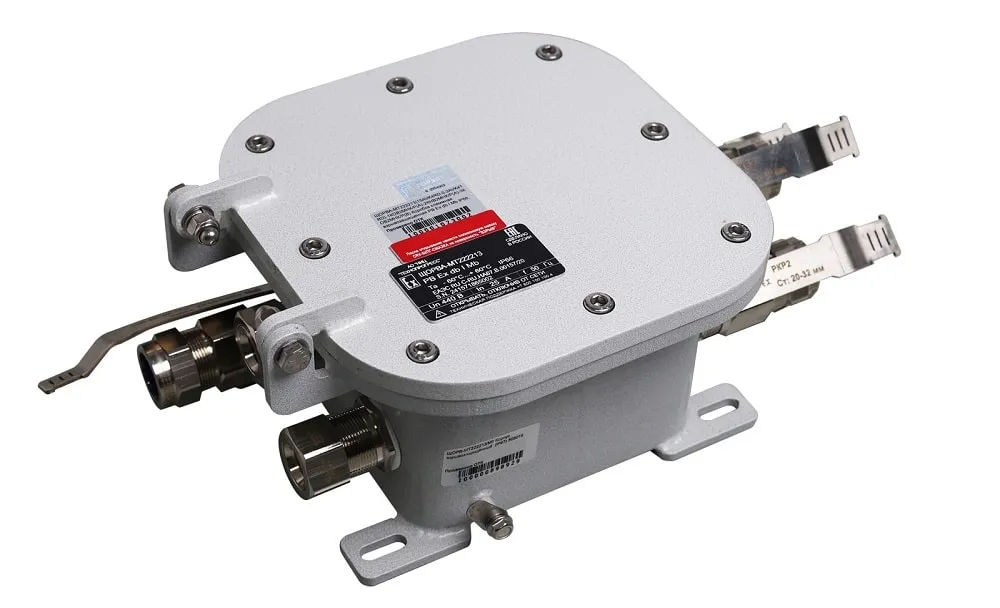

Взрывозащищённая коробка ЩОРВА-МТ из малоуглеродистой стали предназначена для безопасного размещения электротехнических узлов, клеммных зажимов, коммутационных элементов и оборудования систем управления в условиях повышенной взрывоопасности.
Корпус изделия выполнен из малоуглеродистой стали в соответствии с требованиями ГОСТ 380-2005, что обеспечивает оптимальное сочетание прочности, технологичности и устойчивости к деформации. Для защиты от коррозии и внешних воздействий поверхность корпуса покрыта полимерно-эпоксидным слоем, устойчивым к влаге, кислотным и щелочным парам, а также к абразивным частицам, характерным для подземных производственных зон.
Конструкция корпуса обеспечивает высокий уровень герметичности и механической стойкости. Класс защиты оболочки достигает IP66/IP67/IP68/IP69, что гарантирует полную пыле- и влагонепроницаемость даже при длительном воздействии внешних факторов. Прочность взрывозащищённой оболочки ЩОРВА-МТ подтверждена классом IK10, обеспечивающим устойчивость к ударам и вибрациям. В конструкции предусмотрены утопленные болты крепления крышки, исключающие возможность механических повреждений при обслуживании и обеспечивающие плотное прилегание уплотнителей. Геометрия корпуса оптимизирована для монтажа в ограниченных пространствах, характерных для шахтных и рудничных установок.
Вид взрывозащиты — взрывонепроницаемая оболочка. На этапе проектирования и производства корпуса проходят испытания, подтверждающие их соответствие установленным маркировкам и параметрам взрывозащиты.
Взрывозащищённая коробка ЩОРВА-МТ предназначена для эксплуатации в рудничных и подземных выработках, включая зоны РВ и РП, а также во взрывоопасных зонах 1 и 2 категории I. Конструкция допускает использование оборудования на промышленных объектах, не относящихся к опасным по пыли и газу, где требуется повышенная защита от внешних воздействий.
| Наименование характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
РВ Ex db I Mb РВ Ex db [ia Ma] I Mb РВ Ex db [ib] I Mb РВ Ex db ib I Mb РО Ex ia I Ma РВ Ex ib I Mb РН1, РН2 Корпус (ЕХ-компонент): Ex db I Mb U |
| Защита |
IP66/IP67/IP68/IP69 IK10 |
| Установка |
Категория I по рудничному газу и пыли РВ, РП. Подземные выработки, опасные по газу (метану) и угольной пыли. |
| Температура окружающей среды, °С: |
-60…+60 -60…+150 (для Ех-компонентов) |
| Максимальное напряжение, В | ~1140 / ⎓250 |
| Максимальная сила тока, А |
1500 |
| Размещение кабельных вводов | По спецификации заказчика |
| Заземление | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Покрытие | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение | Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА |
| Материал | Сталь конструкционная малоуглеродистая ГОСТ 380-2005 |
| Крепление корпуса | 4 внешние монтажные точки |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение: | УХЛ1 |

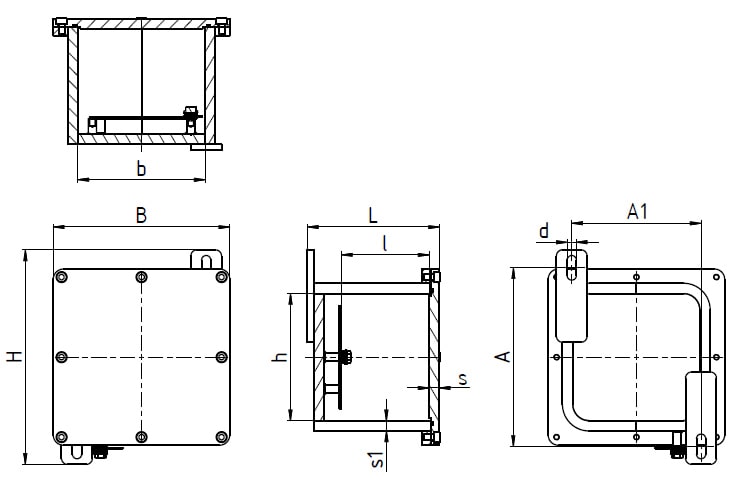

| Типоразмер корпуса | Размеры, мм | Масса,кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешние | Внутренние | Толщина стенок | Крепление скобами | |||||||||
| H | В | L | h | b | l | s | s1 | A | A1 | d | ||
| ЩОРВА-МТ141411 | 179 | 142 | 117 | 94 | 94 | 74 | 10 | 10 | 145 | 100 | 9 | 5,8 |
| ЩОРВА-МТ171712 | 209 | 172 | 128,5 | 124 | 124 | 85 | 10 | 10 | 174 | 126 | 9 | 8,5 |
| ЩОРВА-МТ222213 | 263 | 226 | 132 | 146 | 146 | 89 | 12 | 10 | 195 | 150 | 10 | 13,9 |
| ЩОРВА-МТ282816 | 320 | 283 | 162 | 203 | 203 | 117 | 12 | 10 | 267 | 196 | 10 | 23 |
| ЩОРВА-МТ323219 | 365 | 328 | 195 | 248 | 248 | 152 | 12 | 10 | 316 | 236 | 12 | 33 |
| Типоразмер корпуса | Сторона расположения | Типоразмер резьбы (метрическая) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02 | 01 | 1 | 2 | 3 | 4 | М42х1,5 | 5 | 6 | 7 | М84х1,5 | 8 | М98х1,5 | 10 | М110х2 | ||||
| ЩОРВА-МТ141411 | А | 3(4) | 2(2) | 2(2) | 1 | 1 | 1 | 1 | 1 | |||||||||
| Б | 2(4) | 2(2) | 2(2) | 1 | 1 | 1 | 1 | 1 | ||||||||||
| ЩОРВА-МТ171712 | А | 4 | 4 | 4 | 3 | 2 | 1 | 1 | 1 | 1 | ||||||||
| Б | 4 | 4 | 4 | 3 | 2 | 1 | 1 | 1 | 1 | |||||||||
| ЩОРВА-МТ222213 | А | 5(6) | 5 | 4(5) | 3(4) | 2 | 2 | 2 | 1 | 1 | ||||||||
| Б | 6 | 5 | 5 | 4 | 2 | 2 | 2 | 1 | 1 | |||||||||
| ЩОРВА-МТ282816 | А | 11 | 9(11) | 8 | 6 | 5(6) | 3(4) | 3(4) | 2 | 2 | 1 | 1 | 1 | |||||
| Б | 11 | 11 | 8 | 6 | 6 | 4 | 4 | 2 | 2 | 1 | 1 | 1 | ||||||
| ЩОРВА-МТ323219 | А | 14 | 14 | 14 | 12 | 8 | 6(5) | 6(5) | 5 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | ||
| Б | 14 | 14 | 14 | 12 | 8(7) | 6 | 6 | 5 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | |||
ЩОРВА-МT 1Х ( 2Х 3Х - 2Х 3Х ) - 4Х 5Х ( 6Х ) - 4Х 5Х ( 6Х ) / 7Х – ТУ 27.33.13-033-72453807-2017
Пример заказа: ЩОРВА-МТ282816(3PYK 2,5-9-1AVK 2,5 RT)-2КНВ3MНК(А)-1КНВ3MНК(Б) -ТУ 27.33.13-033-72453807-2017.
Примечание: - при затруднении подбора размера коробки, поставьте буквы X вместо цифр:
ЩОРВА-МТX(3PYK 2,5-9-1AVK 2,5 RT)-2КНВ3MНК(А)-1КНВ3MНК(Б) -ТУ 27.33.13-033-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
