Взрывозащищённая соединительная коробка СКВЕ-П, СКВЕ-Т, СКВЕ-УЛ, СКВЕ-УП, СКВЕ-У, СКВЕ-К, СКВЕ-ПД, СКВЕ-ТД (КПА-ExT, КТА-ExT, КУА-ExT, ККА-ExT, СКВЕ-КПДА, КТДА-ExT) предназначена для безопасного соединения, ответвления и разветвления трубной или кабельной взрывозащищённой проводки в электрических сетях напряжением до 660 В.
Данные изделия обеспечивают надёжную изоляцию токоведущих частей и предотвращают искрообразование во взрывоопасных средах, гарантируя безопасность персонала и оборудования.

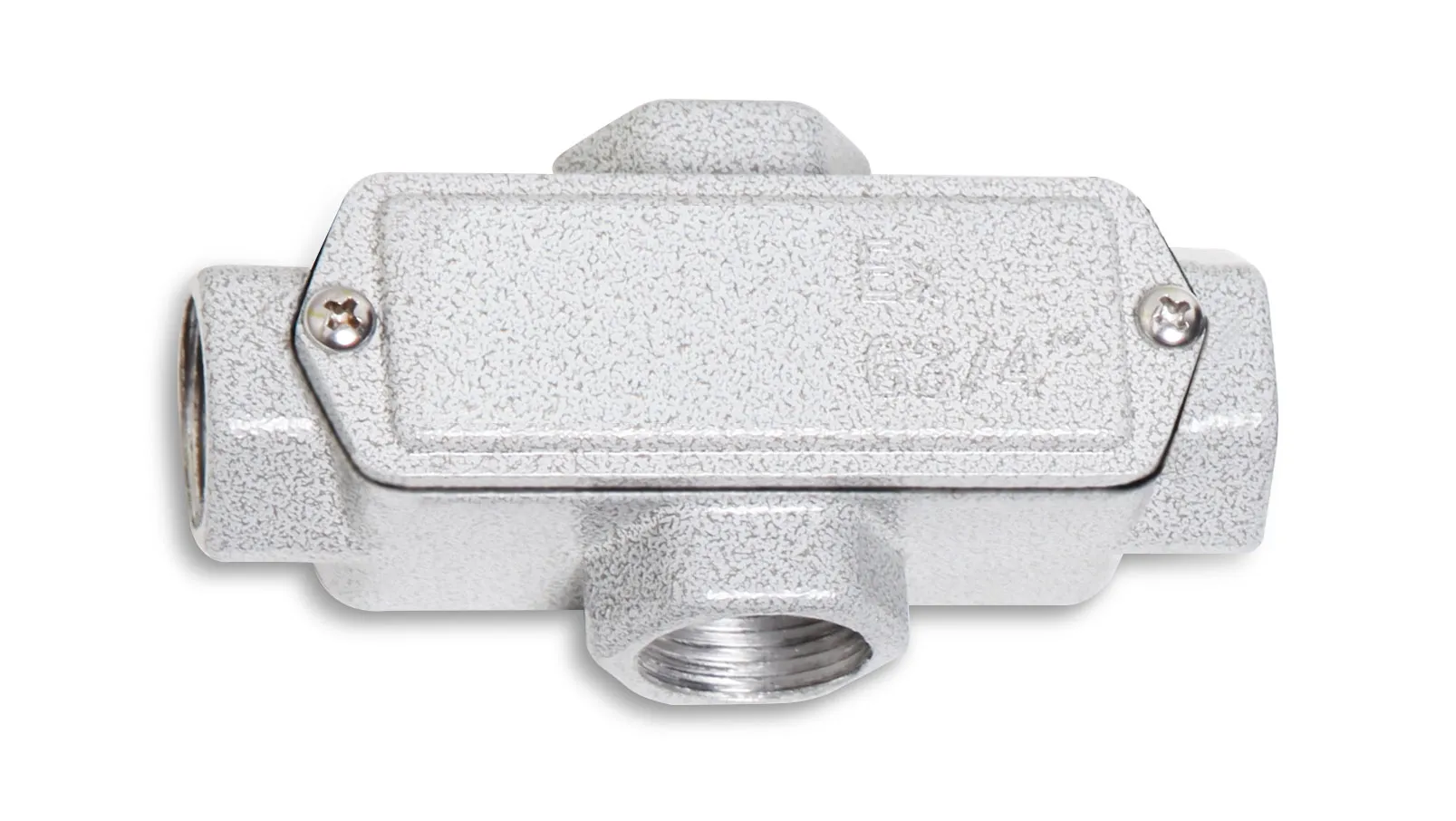

Корпус коробки имеет прямоугольную форму с шестигранными патрубками, обеспечивающими удобный монтаж и надёжное уплотнение соединений. Крышка фиксируется двумя винтами из нержавеющей стали, а встроенный хладостойкий уплотнитель гарантирует герметичность и степень защиты IP66. Конструкционные материалы устойчивы к воздействию влаги, агрессивных химических паров, пыли и резким перепадам температур, что обеспечивает долговечность даже при эксплуатации на открытом воздухе.
Взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996). Соединительные коробки применяются на опасных производственных объектах I, II, III и IV классов опасности, находящихся под надзором Ростехнадзора РФ, а также национальных технических надзоров стран ТС и СНГ.
| Типоразмер коробки |
Диаметр отверстия |
Размеры, мм | Macca, кг | ||
|---|---|---|---|---|---|
| L | W | H | |||
| СКВЕ-П1 | 1/2" | 110 | 31 | 41 | 0,1 |
| СКВЕ-П2 | 3/4" | 118 | 36 | 46 | 0,2 |
| СКВЕ-П3 | 1" | 145 | 45 | 54 | 0,25 |
| СКВЕ-П4 | 1 1/4" | 170 | 54 | 66 | 0,4 |
| СКВЕ-П5 | 1 1/2" | 176 | 60 | 72 | 0,5 |
| СКВЕ-П6 | 2" | 215 | 75 | 85 | 0,8 |
| СКВЕ-П7 | 2 1/2" | 240 | 90 | 111 | 0,9 |
| СКВЕ-П8 | 3" | 240 | 102 | 129 | 1,6 |
| СКВЕ-П9 | 4" | 246 | 150 | 166 | 3,4 |
| СКВЕ-Т1 | 1/2" | 110 | 42 | 41 | 0,1 |
| СКВЕ-Т2 | 3/4" | 118 | 48 | 46 | 0,2 |
| СКВЕ-Т3 | 1" | 145 | 58 | 54 | 0,25 |
| СКВЕ-Т4 | 1 1/4" | 170 | 70 | 66 | 0,4 |
| СКВЕ-Т5 | 1 1/2" | 176 | 78 | 72 | 0,5 |
| СКВЕ-Т6 | 2" | 215 | 99 | 85 | 0,8 |
| СКВЕ-Т7 | 2 1/2" | 240 | 114.5 | 111 | 0,9 |
| СКВЕ-Т8 | 3" | 240 | 126.5 | 129 | 1,6 |
| СКВЕ-Т9 | 4" | 246 | 181 | 166 | 3,4 |
| СКВЕ-УЛ1 | 1/2" | 102 | 42 | 41 | 0,1 |
| СКВЕ-УЛ2 | 3/4" | 109 | 48 | 46 | 0,2 |
| СКВЕ-УЛ3 | 1" | 135 | 58 | 54 | 0,25 |
| СКВЕ-УЛ4 | 1 1/4" | 153 | 70 | 66 | 0,4 |
| СКВЕ-УЛ5 | 1 1/2" | 158 | 78 | 72 | 0,5 |
| СКВЕ-УЛ6 | 2" | 190 | 99 | 85 | 0,8 |
| СКВЕ-УЛ7 | 2 1/2" | 220 | 110 | 111 | 0,9 |
| СКВЕ-УЛ8 | 3" | 220 | 122 | 129 | 1,6 |
| СКВЕ-УЛ9 | 4" | 273 | 177 | 166 | 3,4 |
| СКВЕ-УП1 | 1/2" | 102 | 42 | 41 | 0,1 |
| СКВЕ-УП2 | 3/4" | 109 | 48 | 46 | 0,2 |
| СКВЕ-УП3 | 1" | 135 | 58 | 54 | 0,25 |
| СКВЕ-УП4 | 1 1/4" | 153 | 70 | 66 | 0,4 |
| СКВЕ-УП5 | 1 1/2" | 158 | 78 | 72 | 0,5 |
| СКВЕ-УП6 | 2" | 190 | 99 | 85 | 0,8 |
| СКВЕ-УП7 | 2 1/2" | 220 | 110 | 111 | 0,9 |
| СКВЕ-УП8 | 3" | 220 | 122 | 129 | 1,6 |
| СКВЕ-УП9 | 4" | 273 | 177 | 166 | 3,4 |
| СКВЕ-У1 | 1/2" | 71,5 | 27 | 43 | 0,1 |
| СКВЕ-У2 | 3/4" | 83 | 32 | 49 | 0,2 |
| СКВЕ-У3 | 1" | 104 | 40 | 59,5 | 0,25 |
| СКВЕ-У4 | 1 1/4" | 117 | 49 | 75 | 0,4 |
| СКВЕ-У5 | 1 1/2" | 133 | 54 | 81 | 0,5 |
| СКВЕ-У6 | 2" | 171 | 67 | 100 | 0,8 |
| СКВЕ-У7 | 2 1/2" | 208 | 86 | 123 | 0,9 |
| СКВЕ-У8 | 3" | 218 | 100 | 138 | 1,6 |
| СКВЕ-У9 | 4" | 259 | 128 | 168 | 3,4 |
| СКВЕ-К1 | 1/2" | 110 | 54 | 41 | 0,1 |
| СКВЕ-К2 | 3/4" | 118 | 60 | 46 | 0,2 |
| СКВЕ-К3 | 1" | 145 | 71 | 54 | 0,25 |
| СКВЕ-К4 | 1 1/4" | 170 | 86 | 66 | 0,4 |
| СКВЕ-К5 | 1 1/2" | 176 | 96 | 72 | 0,5 |
| СКВЕ-К6 | 2" | 215 | 124 | 85 | 0,8 |
| СКВЕ-К7 | 2 1/2" | 240 | 139 | 111 | 0,9 |
| СКВЕ-К8 | 3" | 240 | 151 | 129 | 1,6 |
| СКВЕ-К9 | 4" | 246 | 212 | 166 | 3,4 |
| СКВЕ-ПД1 | 1/2" | 102 | 31 | 55 | 0,1 |
| СКВЕ-ПД2 | 3/4" | 109 | 36 | 60 | 0,2 |
| СКВЕ-ПД3 | 1" | 135 | 45 | 69 | 0,25 |
| СКВЕ-ПД4 | 1 1/4" | 153 | 54 | 85 | 0,4 |
| СКВЕ-ПД5 | 1 1/2" | 158 | 60 | 90 | 0,5 |
| СКВЕ-ПД6 | 2" | 190 | 75 | 111 | 0,8 |
| СКВЕ-ПД7 | 2 1/2" | 220 | 90 | 131 | 0,9 |
| СКВЕ-ПД8 | 3" | 220 | 102 | 149 | 1,6 |
| СКВЕ-ПД9 | 4" | 273 | 150 | 193 | 3,4 |
| СКВЕ-ТД1 | 1/2" | 102 | 31 | 55 |
0,1 |
СКВЕ - 1Х / 2Х – ТУ 27.33.13-033-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С: |
-60…+40 (T6/T85°C) -60…+60 (T5/T100°C) -60…+60 (для исполнения PH1/PH2) Для пустых оболочек (Ex-компонентов), °С: -60…+150 |
| Маркировка взрывозащиты: | 1Ex e IIC T6...T5 Gb Ex tb IIIC T70°...T100°С Db Корпус (ЕХ-компонент): Ex eb IIC Gb U Ex tb IIIC Db U |
| Защита: | IP66 IK08 |
| Максимальное напряжение, В: | 750 |
| Максимальная сила тока, А: | 175 |
| Резьба на присоединительных отверстиях: | Код G трубная цилиндрическая ГОСТ 6357-81 |
| Материал: | Коррозионностойкий алюминиевый сплав |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | У1, УХЛ1, УХЛ3 |
Вся документация и сертификаты высылается отдельно по запросу.
