TIK-CNV.147x преобразователь взрывозащищённый

Взрывозащищённый преобразователь TIK-CNV.147x предназначен для работы с внешними датчиками в системах промышленной автоматизации, телемеханики, мониторинга и технической диагностики. Устройство измеряет выходные значения подключённого датчика, преобразует полученную информацию в цифровой вид и передаёт её во внешнюю систему управления. Исполнение TIK-CNV.147x оснащено входом по напряжению, что определяет его применение в измерительных каналах с соответствующим типом выходного сигнала датчика.

Завод-изготовитель несёт гарантию полного соответствия преобразователя TIK-CNV.147x заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

В процессе обработки преобразователь TIK-CNV.147x рассчитывает постоянное значение входного сигнала и ряд параметров его переменной составляющей: амплитуду, среднеквадратическое значение (СКЗ) и размах. Кроме того, устройство вычисляет первый и второй интегралы сигнала. Измеренные значения могут быть пересчитаны в другие физические величины с использованием коэффициентов, что позволяет представить результаты в форме, необходимой для дальнейшей обработки и контроля технологических параметров.

Для цифрового обмена предусмотрен интерфейс RS-485 с поддержкой протокола Modbus RTU. Скорость передачи данных достигает 3 Мбит/с. Во всех исполнениях серии сохранено одинаковое расположение контактов питания и RS-485. Обработка входного сигнала также предусматривает возможность изменения программных фильтров ФВЧ и ФНЧ, позволяя настраивать фильтрацию в соответствии с задачами конкретного измерительного канала.

Основное применение TIK-CNV.147x связано с работой в распределённой системе на базе контроллера TIK-PLC.896.11, нескольких преобразователей TIK-CNV и внешних датчиков. Такая архитектура обеспечивает сбор выборок, синхронизацию времени и определение аварии измерительного канала. Полученные от преобразователей выборки поступают контроллеру, который может выполнять расширенную диагностику — строить и анализировать спектры, а также обрабатывать диагностические правила.

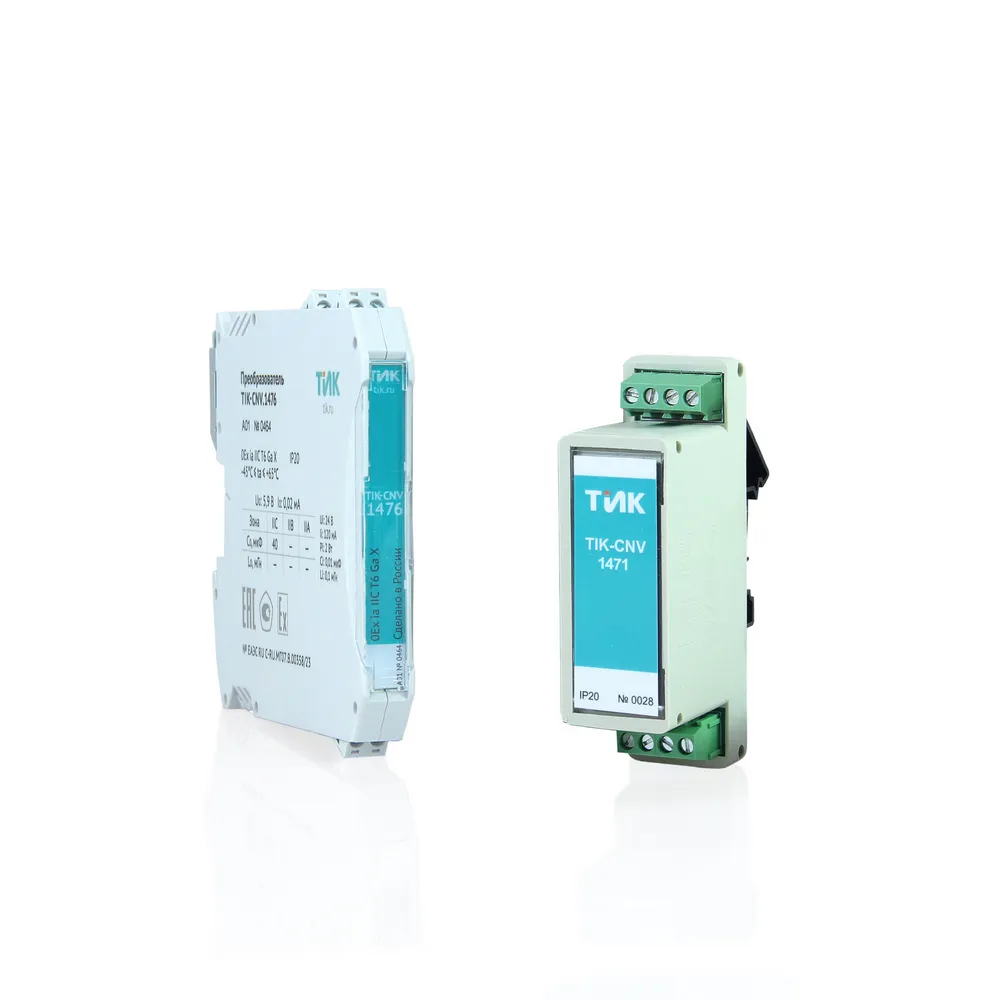

Серия выпускается в двух конструктивных вариантах: TIK-CNV.xxx1 с корпусом Wieland размером 108 × 12,6 × 114 мм и TIK-CNV.xxx6 в корпусе Degson размером 98,5 × 27 × 58,5 мм. Это позволяет учитывать конструктивные особенности оборудования при построении распределённых измерительных и диагностических систем.

Области применения взрывозащищённого преобразователя TIK-CNV.147x

• нефтегазовая отрасль — объекты добычи, подготовки, транспортировки и переработки нефти и газа;
• нефтехимические и химические производства;
• компрессорные и насосные станции;
• объекты энергетики и промышленной инфраструктуры.
