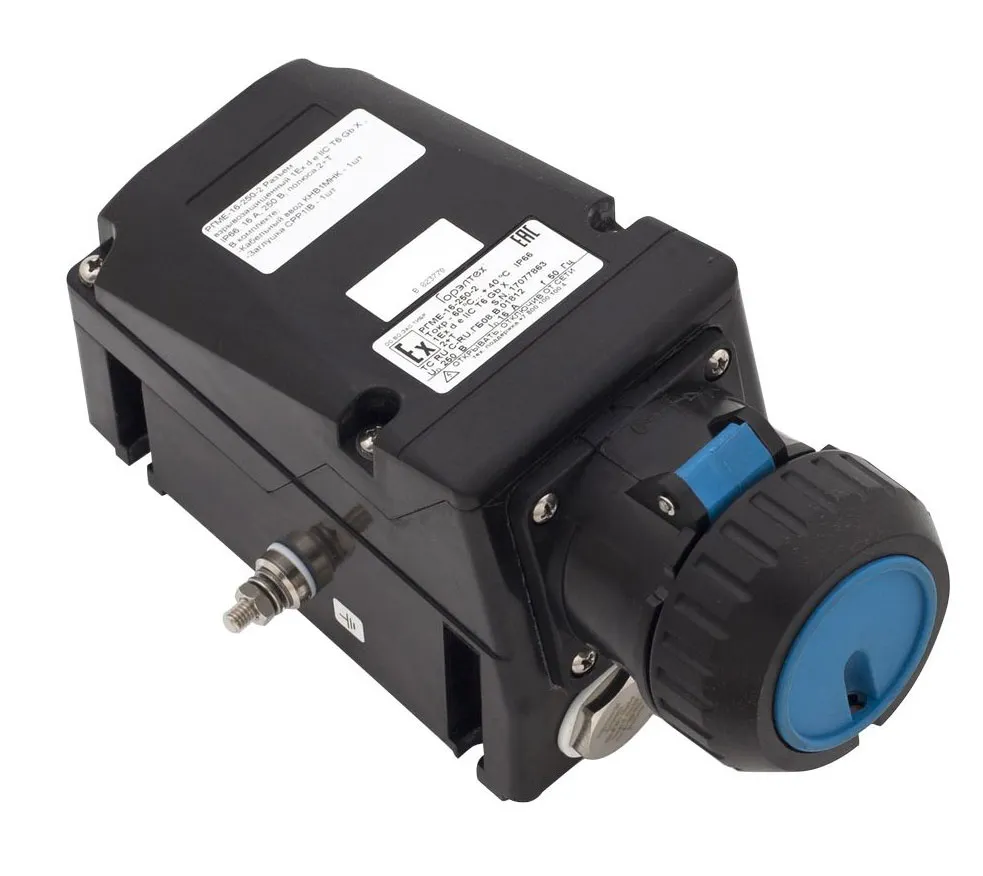

Взрывозащищённый разъём РГМЕ применяется для безопасного подключения мобильного и нестационарного оборудования во взрывоопасных зонах промышленных объектов. Разъём РГМЕ обеспечивает надёжное питание переносных светильников, аккумуляторных батарей, насосов, вентиляторов, генераторов, компрессоров, измерительных приборов и другой техники, используемой в условиях повышенного риска воспламенения газов или пыли.
Принцип подключения основан на механизме ввода и поворота вилки ВГМЕ на 45°, что вызывает замыкание внутреннего переключателя и гарантирует устойчивый контакт. Извлечение возможно только при переводе устройства в положение «выключено», что исключает вероятность искрообразования и обеспечивает безопасное подключение переносных устройств.
Корпус взрывозащищённого разъёма РГМЕ выполнен из стеклонаполненного полиэстера — материала, обладающего высокой механической прочностью, устойчивостью к износу, воздействию химически агрессивных веществ и перепадам температур. Такая конструкция повышает долговечность изделия и делает возможной его эксплуатацию в тяжёлых промышленных условиях.
Взрывозащищённый разъём РГМЕ имеет степень защиты IP66 при вертикальной установке гнездом вниз и IP54 при других положениях, что соответствует требованиям ГОСТ 14254-15 и обеспечивает герметичность при воздействии пыли, влаги и морского тумана.
Взрывозащищённый разъём РГМЕ допускается к применению в помещениях и на открытых установках предприятий I–IV классов опасности, находящихся под надзором Ростехнадзора РФ и технических инспекций стран Таможенного союза и СНГ. Устройство полностью соответствует требованиям стандартов ГОСТ 30852.13-2002 и ГОСТ IEC 61241-3-2011, подтверждающим их пригодность для эксплуатации во взрывоопасных средах.

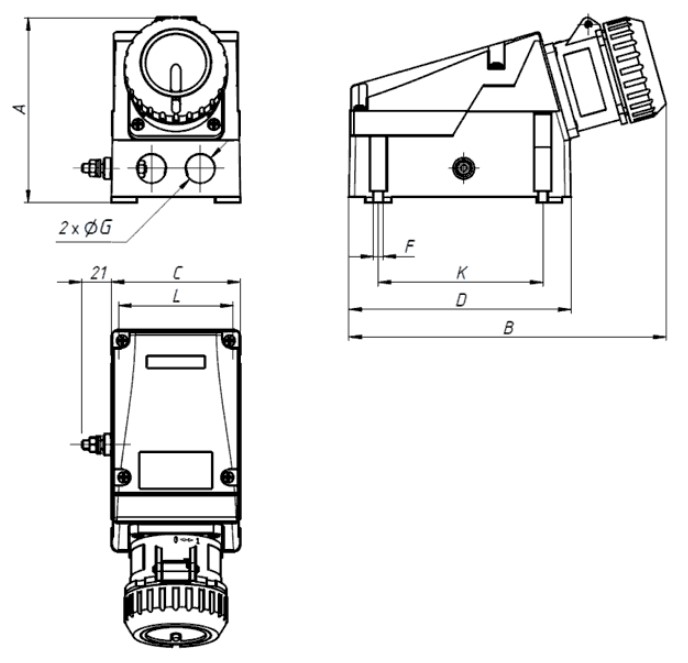

| Тип | Ток, A | Напряжение, В | Кол-во полюсов | Цвет | Температурный класс | Габаритные размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | G | K | L | |||||||
| РГМE-16-130-2 | 16 | 130 | 2P+PE | желтый | T6, Т5, Т4 | 138 | 223 | 90 | 155 | 7 | 20,5 | 115 | 80 | 1,05 |
| РГМE-16-250-2 | 16 | 250 | 2P+PE | синий | T6, Т5, Т4 | 138 | 223 | 90 | 155 | 7 | 20,5 | 115 | 80 | 1,05 |
| РГМE-16-250-3 | 16 | 250 | 3P+PE | синий | T6, Т5, Т4 | 147 | 236 | 110 | 175 | 7 | 25,5 | 135 | 100 | 1,50 |
| РГМE-16-380-3 | 16 | 380 | 3P+PE | красный | Т4, Т5, Т6 | 147 | 236 | 110 | 175 | 7 | 25,5 | 135 | 110 | 1,50 |
| РГМE-32-380-3 | 32 | 380 | 3P+PE | красный | Т4 | 166 | 285 | 120 | 207 | 7 | 32,5 | 170 | 110 | 2,20 |
| РГМE-32-380-4 | 32 | 380 | 3P+N+PE | красный | Т4 | 166 | 285 | 120 | 207 | 7 | 32,5 | 170 | 110 | 2,25 |
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
для РГМЕ-16: Газовая среда: −60…+40 (T6/T85°С), −60…+60 (T5/T100°С), −60…+85 (T4/T135°С) Пылевая среда: −60…+40 (T54°С), −60…+60 (T74°С), −60…+85 (T105°С) для РГМЕ-32: Газовая среда: −60…+40 (T6/T85°С), −60…+60 (T4/T135°С) Пылевая среда: −60…+40 (T70°С), −60…+60 (T85°С) |
| Максимальное напряжение, В | 380 |
| Максимальная сила тока, А | 32 |
| Подключение | Прямое подключение к клеммам проводов сечением 2,5–4 мм² (для РГМЕ-16), 4–6 мм² (для РГМЕ-32) |
| Материал корпуса | Полиэстер, армированный стекловолокном, химически стойкий к рабочим средам и устойчивый к УФ-излучению |
| Класс защиты от поражения электрическим током | I (класс II по требованию) |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
Для РГМЕ-16: 1Ex db eb IIC T6...T4 Gb X Ex tb IIIC T54°С...T105°С Db X Для РГМЕ-32: 1Ex db eb IIC T4 Gb X 1Ex db eb IIC T6 Gb X Ex tb IIIC T70°С...T85°С Db X |
| Защита | IP54 / IP66 |
Вся документация и сертификаты высылается отдельно по запросу.
