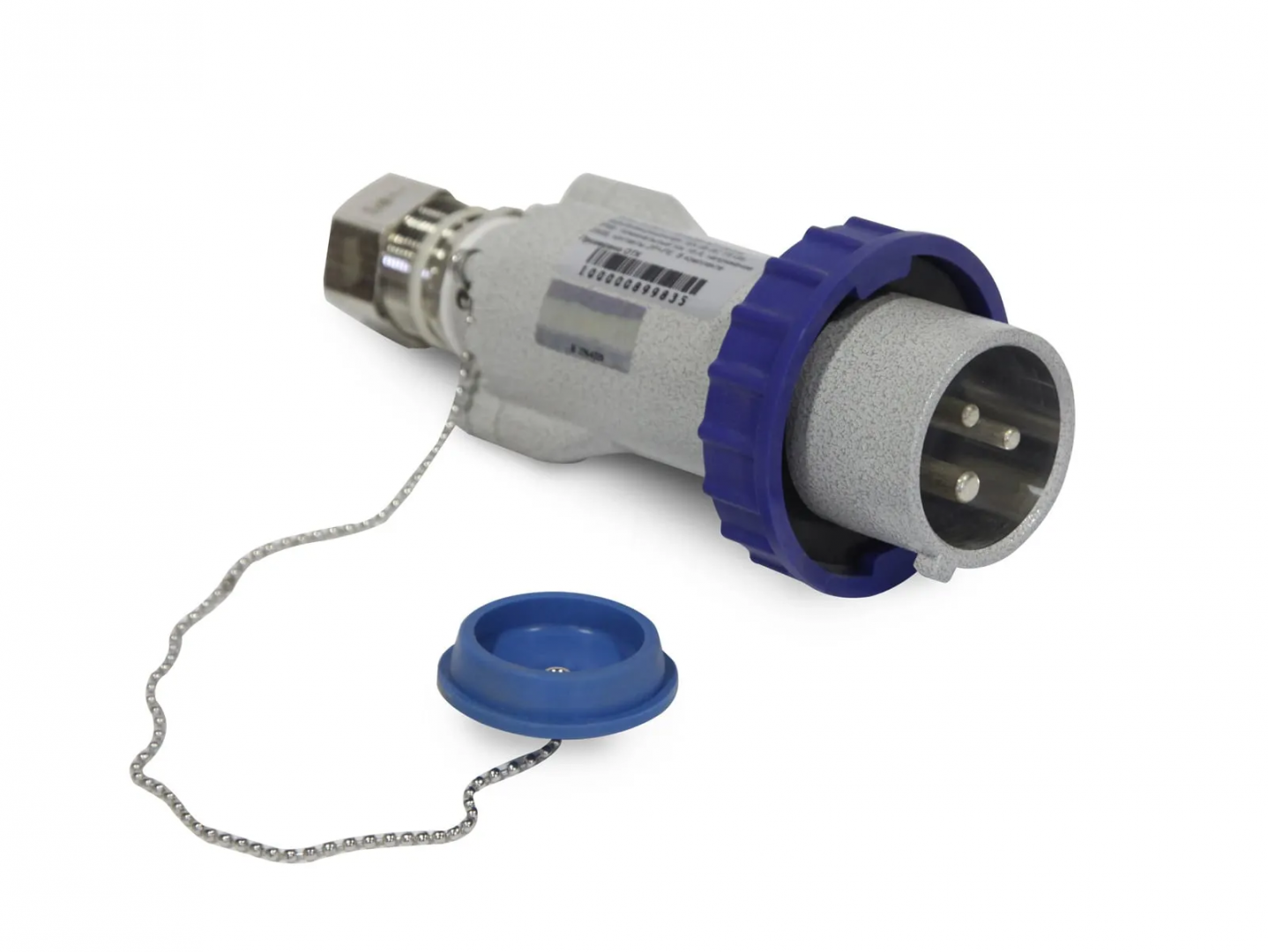

ВГМ взрывозащищённая вилка

Взрывозащищённая вилка ВГМ предназначена для безопасного подключения мобильного и переносного электрооборудования с токовой нагрузкой до 32 А в условиях потенциально взрывоопасной атмосферы. Она обеспечивает надёжное и герметичное соединение с электросетью, исключая риск искрения и короткого замыкания. Вилки ВГМ применяются для подключения переносных светильников, измерительных приборов, насосов, вентиляторов, воздуходувов, компрессоров, аккумуляторных станций, генераторов и другого временно установленного промышленного оборудования.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённой вилки ВГМ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип работы взрывозащищённой вилки ВГМ основан на механически защищённой коммутации: питание подаётся только после полного сопряжения вилки с ответной частью — разъёмом РГМ или РГВК — и последующего поворота вилки на 45°. Это действие активирует встроенный переключатель, замыкая цепь питания. Извлечь вилку возможно только после перевода переключателя в положение «выключено», что исключает обесточивание под нагрузкой и гарантирует эксплуатационную безопасность. Конструкция полностью совместима с промышленными разъёмами стандарта IEC 60309, что упрощает интеграцию изделия в существующие электрические системы.

Калиброванные самоочищающиеся контакты сохраняют стабильный электрический контакт даже при частом подключении и отключении. Во избежание ошибочного подключения реализована многоуровневая система защиты: изменённое положение заземляющего контакта, индивидуальная цветовая маркировка по диапазонам напряжений и различие в размерах корпусов и полюсов. Заземляющий контакт увеличенного диаметра имеет фиксированное положение, исключающее неправильное подключение.
Корпус вилки выполнен из прочного антикоррозионного материала с повышенной стойкостью к воздействию влаги, химически активных веществ и сероводорода, что подтверждено сертификатами соответствия требованиям ТР ТС. Внешняя поверхность защищена от механических повреждений и статического заряда. Срок службы изделий превышает 25 лет при условии соблюдения правил эксплуатации.

Взрывозащищённые вилки типа ВГМ разработаны для работы в средах с потенциальной взрывоопасной атмосферой — в зонах 1 и 2 по газу (категории IIA, IIB, IIC) и зонах 21 и 22 по пыли (категории IIIA, IIIB, IIIC). Оборудование эффективно используется как внутри помещений, так и на открытых промышленных площадках опасных производств, относящихся к I–IV классам опасности. Конструкция и материалы соответствуют требованиям стандартов ГОСТ 30852.13-2002 (IEC 60079-14:1996) и ГОСТ IEC 61241-3-2011, что подтверждает возможность безопасной эксплуатации изделий на объектах, контролируемых Ростехнадзором России и техническими надзорными органами стран ЕАЭС.

Модификации взрывозащищённой вилки ВГМ

Габаритные размеры вилки ВГМ

Расшифровка обозначения взрывозащищенной вилки при заказе

1X - 2X - 3X - 4X - 5X / 6X – ТУ 27.33.13-042-72453807-2017, где

• 1X - Название изделия ВГМ.
• 2X - Сила тока, А: 16; 32.
• 3X - Максимальное напряжение, В: 12/24 - 24; 250; 415; 500; 690.
• 4X - Количество полюсов: 2P+PE - 2; 3P+PE - 3; 3P+N+PE - 4.
• 5X - Типоразмер кабельного ввода.
• 6X - Опции, аксессуары и исполнения:
  • /МОРЕ - Морское исполнение.
  • /ПРОМ - Невзрывозащищенное исполнение.
  • /МШК-64 - Сейсмостойкое исполнение.

Пример записи: ВГМ-16-250-3-1КНВ2MHK/МОРЕ–ТУ 27.33.13-042-72453807-2017.
