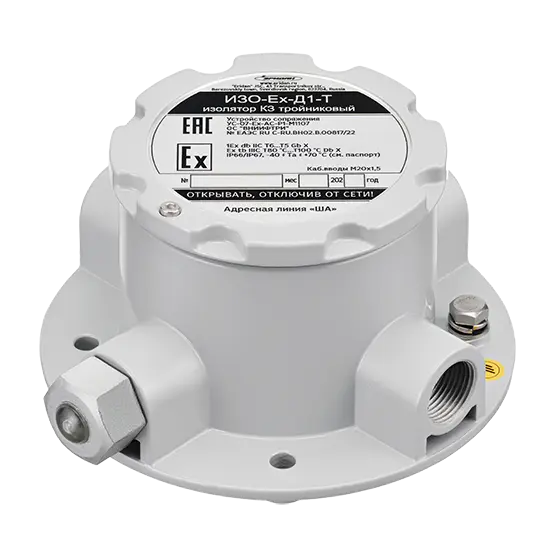

ИЗО-Ex-Д1-Т изолятор КЗ тройниковый взрывозащищённый (устройство сопряжения УС-07-M1107) предназначен для организации тройниковых ответвлений и защиты от короткого замыкания в четырёхпроводной адресной линии связи (АЛС). Устройство применяется в составе приёмно-контрольных и управляющих систем и обеспечивает стабильную работу линий связи даже при возникновении аварийных ситуаций. Взрывозащищённый изолятор ИЗО-Ex-Д1-Т позволяет минимизировать последствия короткого замыкания и сохранить работоспособность всей сети за счёт локализации повреждённого участка.
Изолятор совместим с ППКиУП «Vesta 01F» и модулем сопряжения МС-5, входящими в состав современных адресных систем пожарной сигнализации и мониторинга. Он используется для разветвления четырёхпроводной АЛС и одновременной защиты интерфейса связи и цепей питания. Основной функцией устройства является автоматическое изолирование участка линии, на котором произошло короткое замыкание, с последующим восстановлением соединения после устранения неисправности. Дополнительно реализована ретрансляция сигнала без искажений и световая индикация срабатывания, позволяющая оперативно определить факт аварийного режима.
Особенностью исполнения является взрывозащищённый корпус, рассчитанный на эксплуатацию в зонах с повышенной концентрацией горючих газов и пыли. Защита реализована сразу с трёх направлений, что обеспечивает надёжное разделение сегментов линии и предотвращает распространение аварии на остальные участки сети. Состояние короткого замыкания отображается на ППК, что упрощает диагностику и сокращает время технического обслуживания. Благодаря этому взрывозащищённый изолятор ИЗО-Ex-Д1-Т повышает общую отказоустойчивость системы и снижает вероятность потери связи с подключёнными устройствами.
| Характеристики | Значения | |
|---|---|---|
| Маркировка взрывозащиты | 1Еx db IIC T6 Gb X Ex tb IIIС T800C Db Х | |
| Количество кабельных вводов | 3 | |
| Сечение зажимаемых проводов, мм², не более | 2,5 | |
| Параметры работы изолятора КЗ в линии электропитания | ||
| напряжение в линии электропитания, B DC номинальное | 24 | |
| ток по линии электропитания, А, не более, номинальный / пиковый | 3 / 8 | |
| пороговый ток срабатывания, А, по умолчанию / допустимый при заказе | 3 / 1...8 | |
| время срабатывания, мс | 0,01 | |
| время восстановления, мс | 20 (10...60000) | |
| задержка пикового тока после активации выхода, мс | 3 (0...60000) | |
| Парамеры работы изолятора КЗ в АЛС "ША" | ||
| напряжение в АЛС "ША", B DC, максимальное / допустимый диапазон | 39 / 22...39 | |
| ток потребления от АЛС «ША» в дежурном режиме, мА, не более | 9 | |
| сопротивление изолятора в АЛС "ША", Ом | 0,2 | |
| время восстановления не более, мс | 200 | |
| пороговое напряжение срабатывания, В | 10-12 | |
| Диапазон температур эксплуатации, ℃ | -60...+70 | |
| Атмосферное давление, кПа | 84...107 | |
| Относительная влажность при температуре не более 25℃, % | 100 | |
| Масса, кг, не более | 2 | |
| Габаритные размеры, мм, не более | 155х135х80 | |
| Средняя наработка на отказ в дежурном режиме, ч, не менее | 60000 | |
| Режим работы круглосуточный, непрерывный | 24/7 | |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 | |
Вся документация и сертификаты высылается отдельно по запросу.
