Взрывозащищённый комбинированный пост ПГСК-МОДУЛЬ (QFM-...) предназначен для оперативной подачи звуковых и/или световых сигналов в случае аварий, нештатных ситуаций, пожаров и других чрезвычайных происшествий на промышленных объектах.
Устройство служит частью комплексной промышленной системы оповещения, обеспечивая надёжное информирование персонала о возникновении опасных или критических режимов работы технологического оборудования. Конструкция и функциональность поста позволяют использовать его как элемент систем пожарного, технологического или аварийного оповещения в составе автоматизированных комплексов промышленной безопасности.
Изделие разработано в соответствии с требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ IEC 61241-3-2011, а также ТР ЕАЭС 043/2017, что подтверждает его пригодность для применения в системах светозвуковой сигнализации для опасных зон. Каждая модель проходит испытания на соответствие взрывозащитным параметрам и электрической безопасности, обеспечивая надёжную работу даже при длительном воздействии неблагоприятных факторов окружающей среды.

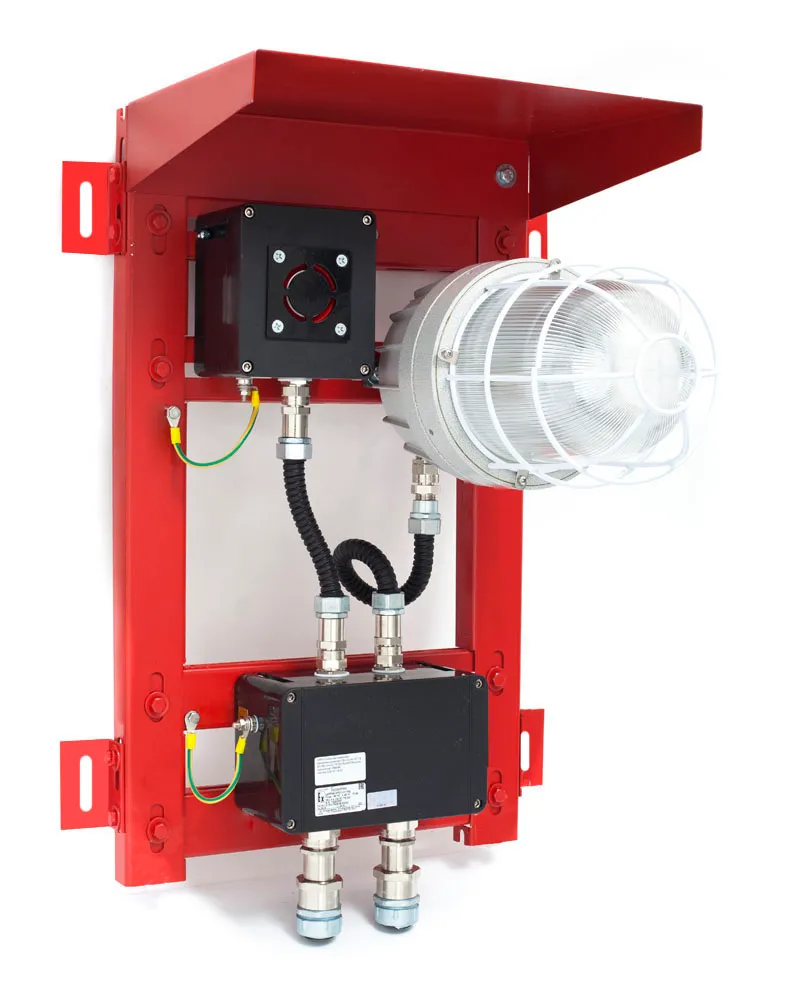

Конструктивно взрывозащищённый пост светозвуковой сигнализации ПГСК-МОДУЛЬ представляет собой единый комплекс на прочной металлической раме, в составе которого — управляющий пост и сигнальные устройства, конфигурируемые по индивидуальному заказу. Оповещатели (световые, звуковые или комбинированные) соединяются в единую электрическую цепь, что упрощает подключение и техническое обслуживание. Для прокладки кабелей применяется гибкий металлорукав, обеспечивающий дополнительную защиту проводов от механических воздействий и агрессивных веществ. Возможен настенный или напольный монтаж, в зависимости от особенностей объекта.
Корпус и элементы конструкции покрываются стойким полимерно-порошковым слоем, стандартный цвет — RAL 3001 (красный), но по требованию заказчика возможно индивидуальное окрашивание для интеграции в существующую архитектуру или систему визуального кодирования сигналов.
Для защиты от осадков и прямого солнечного излучения может устанавливаться металлический козырёк, повышающий долговечность оборудования при эксплуатации на открытом воздухе.
Взрывозащищённый пост светозвуковой сигнализации ПГСК-МОДУЛЬ применяется во взрывоопасных зонах помещений и на открытых промышленных площадках, включая подземные шахты, рудники, нефтеперерабатывающие и нефтехимические предприятия, резервуарные парки, буровые установки и морские платформы.
Устройство сертифицировано для эксплуатации на опасных производственных объектах I–IV классов, поднадзорных Ростехнадзору Российской Федерации, а также национальным техническим надзорам стран СНГ и Таможенного союза.
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °С | -60…+60 Диапазон температур окружающей среды ПГСК-МОДУЛЬ зависит от допустимых диапазонов температур окружающей среды устройств, входящих в состав ПГСК-МОДУЛЬ. |
| Рабочее напряжение, В | ~110 / ~220; ≠12 / ≠24 |
| Потребляемый ток, А* | Согласно типу сирены звуковой сигнализации |
| Покрытие сирены | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса сирены | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым промышленным водам, фрикционно искробезопасный. |
| Материал корпуса поста управления КСРВ | Ударопрочный антистатический полимер, армированный длинными волокнами стекловолокна с добавлением графита, химически стойкий, устойчивый к рабочим средам и УФ-излучению (по требованию алюминиевый сплав или нержавеющая сталь) |
| Материал корпуса поста управления ЩОРВ | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым промышленным водам, фрикционно искробезопасный. |
| Материал рамы | Оцинкованная сталь, окраска RAL 3001 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, ОМ1, ОМ2, ОМ3, ОМ4, В5) |
| Маркировка взрывозащиты |
1Ex db IIB+H2 T6...T4 Gb 1Ex db IIC T6...T4 Gb 1Ex db IIC T6...T4 Gb X 1Ex db [ib] IIC T6...T4 Gb X 1Ex db e IIC T6...T4 Gb 1Ex db e mb IIC T6...T4 Gb 1Ex db e mb IIC T6...T4 Gb X Ex tb IIIC T80°С...T135°С Db Примечание: Ех-маркировка ПГСК-МОДУЛЬ зависит от Ех-маркировки устройств, входящих в его состав. |
| Защита | IP66 / IP67 / IP69 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
