Взрывозащищённый преобразователь ЭнИ-802М-USB — это универсальное решение для точного измерения и надёжной передачи сигналов в системах промышленной автоматизации. Прибор предназначен для работы с широким спектром входных сигналов: от термометров сопротивления и термопар до сигналов напряжения и силы постоянного тока. Благодаря высокой гибкости настройки устройство эффективно интегрируется в существующие системы КИПиА без необходимости дополнительного оборудования.
Ключевой функцией устройства является преобразование входных сигналов в унифицированные токовые сигналы 0...5 мА, 0...20 мА и 4...20 мА, что обеспечивает совместимость с большинством промышленных контроллеров и систем диспетчеризации. Взрывозащищённый преобразователь ЭнИ-802М-USB оснащён универсальным входом, позволяющим использовать один прибор для решения различных задач измерения, что существенно снижает затраты на закупку и обслуживание оборудования.
Высокая точность преобразования достигается за счёт современной элементной базы и цифровой обработки сигналов. Наличие гальванической развязки повышает устойчивость к помехам и обеспечивает дополнительную защиту подключённых систем. Конфигурирование преобразователя ЭнИ-802М-USB осуществляется через интерфейс USB Type-C, что делает процесс настройки быстрым и удобным — без необходимости использования специализированных программаторов.
Для контроля состояния предусмотрена индикация работы, позволяющая оперативно оценивать режим функционирования прибора. Взрывозащищённый преобразователь ЭнИ-802М-USB выпускается в различных вариантах исполнения по взрывозащите, что даёт возможность безопасной эксплуатации во взрывоопасных зонах. Разнообразие вариантов монтажа упрощает установку как в шкафах автоматики, так и непосредственно на объекте.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Измерительный ток термопреобразователя сопротивления, мА | 0,42 |
| Сопротивление входной цепи при подключении источника унифицированного сигнала тока, Ом | 50 |
| Сопротивление входной цепи при подключении источника унифицированного сигнала напряжения, кОм, не менее | 100 |
| Длина линии связи с термопреобразователями сопротивления при сопротивлении линии не более 15 Ом, м, не более | 100¹ |
| Длина линии связи с термопарами при сопротивлении линии (термоэлектродный кабель) не более 100 Ом, м, не более | 20¹ |
| Длина линии связи с источниками унифицированного сигнала постоянного напряжения при сопротивлении линии не более 5 Ом, м, не более | 100¹ |

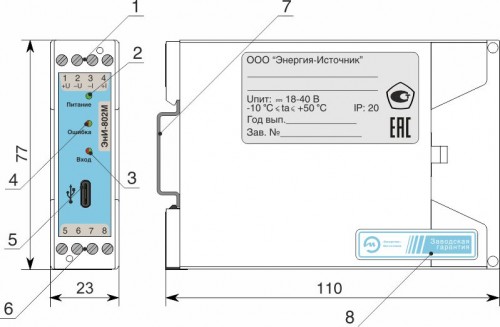

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 или на стене |
| Степень защиты по ГОСТ 14254 | IP20 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 120000 |
| Средний срок службы, лет | 12 |
| Назначенный срок службы, лет | 12 |
| Масса преобразователя, кг, не более | 0,2 |
| Температура окружающего воздуха, °С | -10...+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | C4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| По способу защиты человека от поражения электрическим током соответствует классу, по ГОСТ 12.2.007.0 | III |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| ¹) Линия связи с первичным преобразователем может быть значительно длиннее, но стоит учитывать возможное увеличение уровня внешних помех в линии, что может привести к значительному увеличению погрешности измерения. | |
| Тип первичного преобразователя | Условное обозначение | Диапазон измерений, мА | δ¹, % |
|---|---|---|---|
| Ток | I005 | 0...5 | ± 0,25 |
| I020 | 0...20 | ||
| I420 | 4...20 |
¹) Предел допускаемой основной приведенной погрешности (нормирован на максимальный диапазон измерения). Пользователь может задать любой диапазон измерений, при этом при уменьшении диапазона относительная погрешность увеличивается, абсолютная погрешность остается неизменной.
| Тип первичного преобразователя | Условное обозначение | Диапазон измерений, мВ | δ¹, % |
|---|---|---|---|
| Напряжение | U100 | 0...100 | ± 0,25 |
| U1V | 0...+1000² |
¹) Предел допускаемой основной приведенной погрешности (нормирован на максимальный диапазон измерения).
²) Диапазон измерения первичного преобразователя не подлежит поверке.
| Тип первичного преобразователя | Условное обозначение | Диапазон измерений, Ом | δ¹, % |
|---|---|---|---|
| Сопротивление | R500 | 0...500 (0...320)² | ± 0,25 |
| R5000 | 0...5000³ |
¹) Предел допускаемой основной приведенной погрешности (указан для 4-х проводной схемы подключения и нормирован на максимальный диапазон измерения).
²) В скобках указан диапазон измерения, подлежащий поверке.
³) Диапазон измерения первичного преобразователя не подлежит поверке.
| Тип первичного преобразователя | Стандарт | Условное обозначение | Диапазон измерений, °С | Диапазон изменений сопротивления по НСХ, Ом | δ, % |
|---|---|---|---|---|---|
| 50M (R100/R0=1,4260; α=0,00426) | ГОСТ 6651-2009 | 50M-6 | -50...+200 | 39,35...92,62 | ± 0,25 |
| 53M (R100/R0=1,4260; α=0,00426) | 53M-6 | 41,71...98,17 | |||
| 100M (R100/R0=1,4260; α=0,00426) | 100M-6 | 78,70...185,20 | |||
| 50M (R100/R0=1,4280; α=0,00428) | 50M-8 | -180...+200 | 10,26...92,80 | ||
| 53M (R100/R0=1,4280; α=0,00428) | 53M-8 | 10,88...98,37 | |||
| 100M (R100/R0=1,4280; α=0,00428) | 100M-8 | 20,53...185,60 | |||
| 46П (R100/R0=1,3910; α=0,00391) | 46П | -200...+850 | 7,93...181,77 | ||
| 50П (R100/R0=1,3910; α=0,00391) | 50П | 8,62...197,58 | |||
| 100П (R100/R0=1,3910; α=0,00391) | 100П | 17,24...395,16 | |||
| 500П (R100/R0=1,3910; α=0,00391) | 500П | 86,20...1975,80 | |||
| 1000П (R100/R0=1,3910; α=0,00391) | 1000П | -200...+850 | 172,40...3951,60 | ||
| Pt10 (R100/R0=1,3850; α=0,00385) | Pt10 | 1,85...3,95 | |||
| Pt50 (R100/R0=1,3850; α=0,00385) | Pt50 | 9,26...195,24 | |||
| Pt100 (R100/R0=1,3850; α=0,00385) | — | Pt100 | -200...+850 | — | ± 0,25 |
| Тип первичного преобразователя | Стандарт | Условное обозначение | Диапазон измерений, °С | Диапазон изменений э.д.с. по НСХ, мВ | δ, % |
|---|---|---|---|---|---|
| ТЖК (J) железо/медь-никель | ГОСТ Р 8.585 МЭК 60584-3 | ТЖК | –210…+1200 (–50…+1100)¹ | –8,095…+69,553 | ± 0,7 |
| ТЖК (L) хромель/копель | ТЖК | –200…+800 (–50…+600)¹ | –9,488…+66,466 | ||
| ТХКн (Е) никель-хром/медь-никель | ТХКН | –200…+1000 | –8,825…+76,373 | ||
| ТХА (К) никель-хром/никель-алюминий | ТХА | –200…+1372 (–50…+1300)¹ | –5,831…+54,886 | ||
| ТПП (S) платина-10% родий/платина | ТПП1 | –50…+1768 (0…1700)¹ | –0,236…+18,693 | ||
| ТПП (R) платина-13% родий/платина | ТПП2 | –50…+1768 | –0,226…+21,101 | ||
| ТПР (В) платина-30% родий/платина-6% родий | ТПР | 250…1820 (300…1800)¹ | 0,291…13,820 | ||
| ТМК (Т) медь/медь-никель | ТМК1 | –200…+400 | –5,603…+20,872 | ||
| ТМК (М) медь/копель | ТМК2 | –200…+100 | –6,154…+4,722 | ||
| ТНН (N) никель-хром-кремний/никель-кремний | ТНН | –200…+1300 | –3,990…+47,513 | ||
| ТВР (А-1) вольфрам-рений/вольфрам-рений | ТВР1 | 0…2500 | 0,000…33,640 | ||
| ТВР (А-2) вольфрам-рений/вольфрам-рений | ТВР2 | 0…1800 | 0,000…27,232 | ||
| ТВР (А-3) вольфрам-рений/вольфрам-рений | ТВР3 | 0…1800 | 0,000…26,773 | ||
| C (вольфрам 95%-рений 5%/вольфрам 74%-рений 26%) | ASTM 988 | C | 0…2315 | 0,000…37,070 | ± 0,7 |
| D (вольфрам 97%-рений 3%/вольфрам 75%-рений 25%) | ASTM 988 | D | 0…2315 | 0,000…39,508 |
¹) В скобках указан диапазон измерения, подлежащий поверке.
Преобразователи содержат компенсатор нелинейности входного сигнала и компенсатор температуры «холодного» спая (для термопар), который исключает влияние температуры холодного спая на результат преобразования. Погрешность канала компенсации температуры холодного спая входит в основную приведенную погрешность.
Температура «холодного» спая измеряется внутренним датчиком преобразователя или вводится вручную.
| Параметр | Значение |
|---|---|
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающего воздуха от номинальной до любой температуры в пределах диапазона рабочих температур на каждые 10 °C изменения температуры | не более предела основной приведенной погрешности |
| Дополнительная приведенная погрешность, вызванная изменением напряжения источника питания, %, от диапазона изменения выходного сигнала | не более ± 0,1 |
| Дополнительная приведенная погрешность, вызванная изменением сопротивления нагрузки от максимального до половины максимального значения, %, от диапазона изменения выходного сигнала | не более ± 0,1 |
Вся документация и сертификаты высылается отдельно по запросу.
