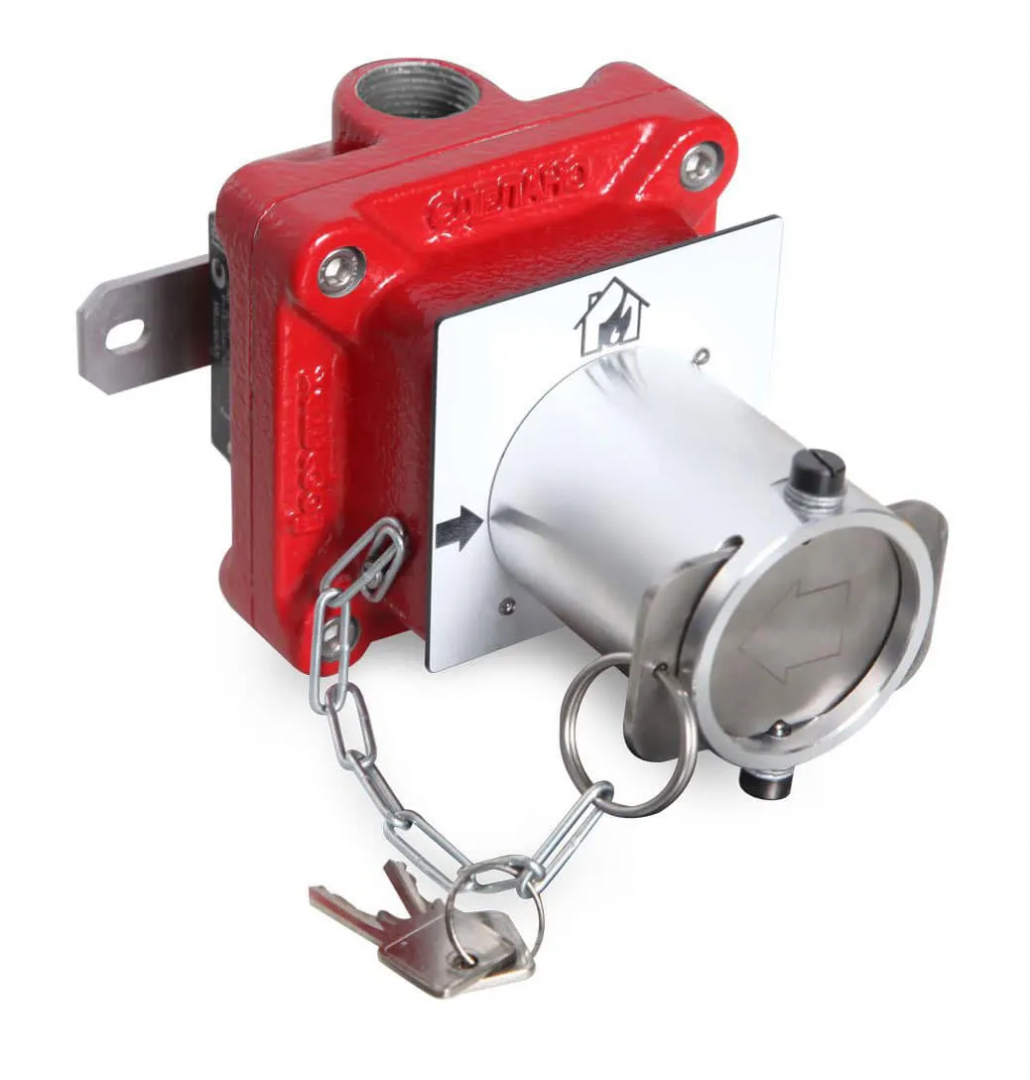

Выпускаемый серийно взрывозащищённый пожарный ручной извещатель ИП-535-ГОРЭЛТЕХ1-В (CSE-ИП-535) предназначен для использования в составе систем пожарной сигнализации и автоматического пожаротушения в качестве пассивного элемента, обеспечивающего ручной запуск тревожного сигнала.
Устройство совместимо с большинством приёмно-контрольных приборов и применяется для оповещения о возгорании на объектах, где возможно образование взрывоопасных смесей газов, паров или пыли.
Принцип действия основан на механической активации — после удаления защитного элемента оператор нажимает кнопку, что приводит к замыканию контактной группы и передаче сигнала тревоги в систему. Возврат устройства в дежурный режим выполняется с помощью специального ключа, что предотвращает случайное включение или несанкционированное вмешательство.
Взрывозащищённый ручной пожарный извещатель для взрывоопасных зон ИП-535-ГОРЭЛТЕХ1-В поддерживает как нормально-замкнутые, так и нормально-разомкнутые контакты, что позволяет легко интегрировать его в различные схемы пожарной сигнализации. Конструкция предусматривает возможность последовательного включения нескольких извещателей в один шлейф, что упрощает построение распределённых систем оповещения.
Корпус устройства выполнен из прочных материалов, устойчивых к механическим нагрузкам, химически агрессивным средам, влаге и температурным колебаниям. Взрывозащищённый ручной пуск отличается высокой степенью герметичности и надёжностью контактного узла, а установленные переключатели рассчитаны на многократное срабатывание без потери функциональных свойств, обеспечивая стабильную и безопасную круглосуточную работу оборудования.
Взрывозащищённый извещатель ИП-535-ГОРЭЛТЕХ1-В применяется в подземных горных выработках, неопасных по газу и угольной пыли, а также во взрывоопасных зонах помещений и наружных установок в соответствии с требованиями ГОСТ 30852.13-2002 (IEC 60079-14:1996) и ГОСТ IEC 61241-3-2011. Устройство допускается к эксплуатации на промышленных объектах I–IV классов опасности, поднадзорных Ростехнадзору РФ и техническим надзорным органам стран Таможенного союза и СНГ.
Схема подключения на размыкание (последовательное соединение)
Схема подключения на замыкание (параллельное соединение)
Параметры подключения
| Тип ППКП | Параллельное включение (на замыкание) | Последовательное включение (на размыкание) |
|---|---|---|
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, Rок = 2 кОм, VDок = КД522 | Rд = 11 кОм, Rок = 2 кОм, VDок = КД522 |
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А |
| Болид | Rд = 1.5 кОм, Rок = 4.7 кОм, VDок не устанавливать | Rд = 8.2 кОм, Rок = 4.7 кОм, VDок не устанавливать |
| Яхонт-16и | Rд = 1.8 кОм, Rок = 8.2 кОм, VDок не устанавливать | Не применяется |
| ВЭРС | Rд = 820 Ом, Rок = 7.5 кОм, VDок не устанавливать | Rд = 10 кОм, Rок = 7.5 кОм. VDок не устанавливать |
ИП-535-ГОРЭЛТЕХ1-B - 1Х - 2Х / 3Х – ТУ 26.30.50-050-72453807-2017
| Характеристики | Значения |
|---|---|
| Температура окружающей среды, °C |
−60…+40 (T6/T85°C) −60…+55 (T5/T100°C) |
| Максимальное напряжение, В | 690 |
| Максимальный ток коммутации, А | 10 |
| Подключение | Клеммы 2,5 мм² |
| Резьба на присоединительных отверстиях | Метрическая М25×1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет красный, RAL 3001. |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и химическим веществам, включая пары сероводорода и соляной кислоты; фрикционно искробезопасный. |
| Класс извещателя согласно ГОСТ Р 53325-2012 | В |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 1,5 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, ОМ1, ОМ2, ОМ3, ОМ4, В2.1, В5) |
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga X Ex tb IIIC T85°C...T100°C Db Ex ia IIIC T85°C...T100°C Da |
| Маркировка рудничного оборудования | РН1 / РН2 |
| Защита |
IP66 / IP67 IK10 |
Вся документация и сертификаты высылается отдельно по запросу.
