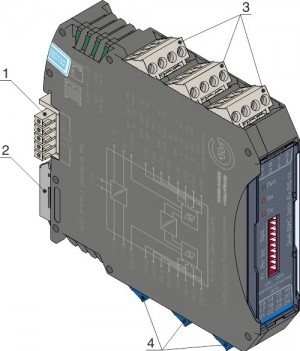

Барьер искрозащиты ЭнИ-БИС-3401-Ех-RS — одноканальный активный барьер искрозащиты с гальванической развязкой, предназначенный для безопасной передачи цифровых сигналов между оборудованием, расположенным во взрывоопасной и безопасной зонах. Устройство применяется в системах промышленной автоматизации, КИПиА и распределённых системах управления технологическими процессами, где требуется надёжная и помехоустойчивая передача данных по интерфейсам RS-485 и RS-422.
Активный барьер искрозащиты ЭнИ-БИС-3401-Ех-RS обеспечивает подключение датчиков и исполнительных устройств с цифровыми интерфейсами, размещённых во взрывоопасной зоне, с сохранением требований искробезопасности и стабильности обмена данными. Барьер поддерживает работу с интерфейсами RS-485 и RS-422, а также обеспечивает возможность взаимного преобразования сигналов между данными стандартами. Это позволяет интегрировать оборудование различных производителей в единую систему передачи данных без применения дополнительных преобразователей.
Одной из ключевых особенностей барьера искрозащиты ЭнИ-БИС-3401-Ех-RS является встроенная гальваническая развязка между входными, выходными цепями и цепями питания. Такое решение значительно повышает устойчивость системы к электромагнитным помехам, снижает вероятность появления паразитных токов и исключает необходимость обязательного заземления искробезопасных цепей. Благодаря этому оборудование стабильно функционирует даже в условиях промышленной среды с высоким уровнем электрических наводок и помех.
Барьер ЭнИ-БИС-3401-Ех-RS обеспечивает питание подключаемых датчиков напряжением 5 В или 24 В, что расширяет возможности применения устройства в различных системах автоматизации и телеметрии. Поддержка питания полевых устройств позволяет сократить количество дополнительного оборудования и упростить проектирование систем связи и диспетчеризации.
Дополнительным преимуществом гальванической развязки является сохранение работоспособности предохранителей при коротком замыкании искробезопасных цепей. Устройство также допускает использование источников питания с выходным напряжением выше значения Uо, что повышает гибкость при проектировании и модернизации промышленных объектов. При необходимости возможно применение одного источника питания одновременно для нескольких цепей, что позволяет снизить затраты на организацию питания оборудования.

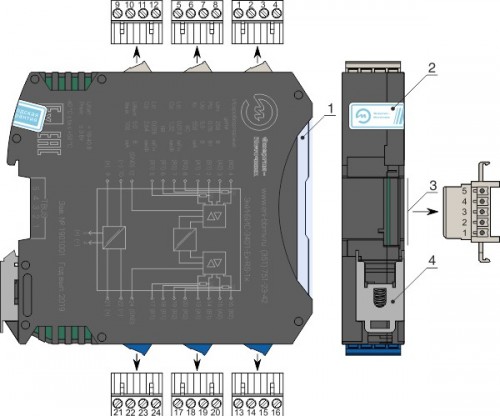

| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт | не более 3 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 15 |
| Масса барьера, кг | не более 0,2 |
| Технические характеристики встроенного искробезопасного источника питания | |
| Выходное напряжение, В — Эни-БИС-3401-Ex-RS-1к-05 — Эни-БИС-3401-Ex-RS-1к-24 |
5 24 |
| Отклонение выходного напряжения, % | не более 1 |
| Амплитуда пульсации выходного напряжения, В | не более 0,1 |
| Максимальный ток нагрузки, мА: — при напряжении 5 В — при напряжении 24 В |
100 40 |
| Ток срабатывания защиты, мА — Эни-БИС-3401-Ex-RS-1к-05 — Эни-БИС-3401-Ex-RS-1к-24 |
115 45 |
| Ток короткого замыкания, мА — Эни-БИС-3401-Ex-RS-1к-05 — Эни-БИС-3401-Ex-RS-1к-24 |
125 30 |
| Барьер искрозащиты обеспечивает следующие скорости передачи цифрового сигнала: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 93,75; 115,2; 128; 187,5; 375; 500; 750 Кбит/с или 1,0; 1,5 Мбит/с. | |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| Скорость передачи | Положение переключателей | |||
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |
| 1200 | OFF | OFF | OFF | OFF |
| 2400 | ON | OFF | OFF | OFF |
| 4800 | OFF | ON | OFF | OFF |
| 9600 | ON | ON | OFF | OFF |
| 19200 | OFF | OFF | ON | OFF |
| 38400 | ON | OFF | ON | OFF |
| 57600 | OFF | ON | ON | OFF |
| 93750 | ON | ON | ON | OFF |
| 115200 | OFF | OFF | OFF | ON |
| 128000 | ON | OFF | OFF | ON |
| 187500 | OFF | ON | OFF | ON |
| 375000 | ON | ON | OFF | ON |
| 500000 | OFF | OFF | ON | ON |
| 750000 | ON | OFF | ON | ON |
| 1000000 | OFF | ON | ON | ON |
| 1500000 | ON | ON | ON | ON |
Барьер имеет возможность выбора интерфейсов со стороны взрывоопасной и взрывобезопасной зон.
| Интерфейс взрывобезопасной зоны |
Положение переключателя 5 |
Интерфейс взрывоопасной зоны |
Положение переключателя 6 |
|---|---|---|---|
| RS-485 | OFF | RS-485 | OFF |
| RS-422 | ON | RS-422 | ON |
Барьеры по устойчивости к электромагнитным помехам соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1 и параметрам, указанным в таблице.
| Степень жесткости электромагнитной обстановки по ГОСТ |
Характеристика видов помех | Значение параметра | Критерий качества функционирования |
|---|---|---|---|
| 2 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—провод» | 0,5кВ | А |
| 3 ГОСТР51317.4.5-99 |
Микросекундные импульсные помехи большой энергии: подача помехи по схеме «провод—земля» | 1 кВ | А |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи ввода/вывода | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.4-2013 |
Наносекундные импульсные помехи в цепи питания | 1 кВ | А |
| 4 ГОСТ30804.4.4-2013 |
2 кВ | В | |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: контактный разряд | 8 кВ | А |
| 3 ГОСТ30804.4.2-2013 |
Электростатические разряды: воздушный разряд | 15 кВ | А |
| 3 ГОСТР51317.4.6-99 |
Кондуктивные помехи в полосе частот от 0,15 до 80 МГц | 10 В | А |
| 5 ГОСТР50648-94 |
Магнитное поле промышленной частоты: длительное магнитное поле | 40 А/м | А |
| Магнитное поле промышленной частоты: кратковременное магнитное поле | 600 А/м | А | |
| 3 ГОСТ30804.4.3-2013 |
Радиочастотные электромагнитные поля в полосе частот от 80 до 1000 МГц | 10 В/м | А |
| 5 ГОСТ30336-95 |
Импульсное магнитное поле | 600 А/м | А |
| 4 ГОСТР50652-94 |
Затухающее колебательное магнитное поле | 30 А/м | А |
| 5 ГОСТР50652-94 |
100 А/м | В |
Вся документация и сертификаты высылается отдельно по запросу.
