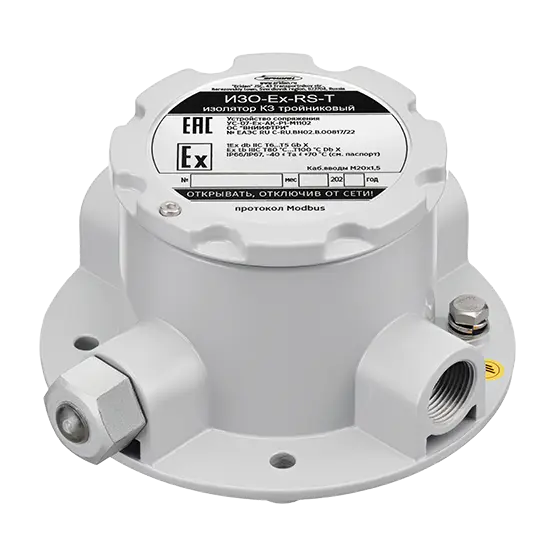

Изолятор короткого замыкания тройниковый взрывозащищённый Modbus RTU ИЗО-Ex-RS-T (устройство сопряжения УС-07-M1102) предназначен для повышения надёжности и отказоустойчивости адресных линий связи RS-485 в промышленных системах автоматизации и диспетчеризации. Устройство выполняет сразу несколько ключевых функций: защищает линии интерфейса и питания 24 В DC от короткого замыкания, обеспечивает разветвление четырёхпроводной линии связи и осуществляет ретрансляцию сигнала RS-485 без искажений и потерь данных.
Основное назначение взрывозащищённого изолятора ИЗО-Ex-RS-T — локализация аварийных участков сети. При возникновении короткого замыкания на одном из сегментов линия автоматически изолируется, что позволяет остальной части системы продолжать стабильную работу. После устранения неисправности происходит автоматическое восстановление соединения без вмешательства обслуживающего персонала. Это особенно важно для распределённых Modbus RTU-сетей с большим количеством подключённых приборов, где простой системы может приводить к финансовым потерям и рискам для технологического процесса.
Использование взрывозащищённого изолятора ИЗО-Ex-RS-T в составе Modbus RTU-систем даёт ряд эксплуатационных преимуществ. Устройство повышает надёжность обмена данными, снижает вероятность выхода из строя контроллеров и датчиков, а также упрощает построение сложных топологий с несколькими ветвями связи. Благодаря функции повторения интерфейса RS-485 обеспечивается стабильная передача сигналов на большие расстояния и при наличии электрических помех, характерных для промышленных объектов.
К числу технических особенностей устройства относятся автоматическое определение и изоляция короткозамкнутого участка линии, возможность выбора порога срабатывания защиты, а также поддержка подключения до 32 устройств и более в сегменте сети. Конструкция изолятора позволяет использовать его как элемент расширения адресной линии, сохраняя корректную работу протокола Modbus RTU. Разветвление линий связи и питания в одном корпусе делает ИЗО-Ex-RS-T универсальным решением для модернизации существующих систем и проектирования новых сетей промышленной связи.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 3 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Напряжение в линии электропитания, В DС | 18-36 |
| Ток потребления от линии электропитания в дежурном режиме, мА, не более | 23 |
| Ток потребления от линии электропитания в режиме КЗ, мА, не более | 26 |
| Время срабатывания изолятора КЗ по линии 24В, мс, не более | 200 |
| Время срабатывания изолятора КЗ по линии Modbus RTU, мкс | 1 |
| Пороговый ток срабатывания изолятора КЗ по линии 24 В, А, не более | 1-10 |
| Поддерживаемая скорость передачи данных, кбод/с | 1-512 |
| Задержка передачи, мкс | 1 |
| Температура эксплуатации для температурного класса Т6, ℃ | -60...+60 |
| для температурного класса Т5, ℃ | -60...+70 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: | |
| – оборудование для взрывоопасных пылевых сред | Ex tb IIIС T800…T1000C Db Х |
| – оборудование для взрывоопасных газовых сред | 1Еx db IIC T6…T5 Gb X |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | 150х130х70 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 268 |
| – размеры, мм | 78х60 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
