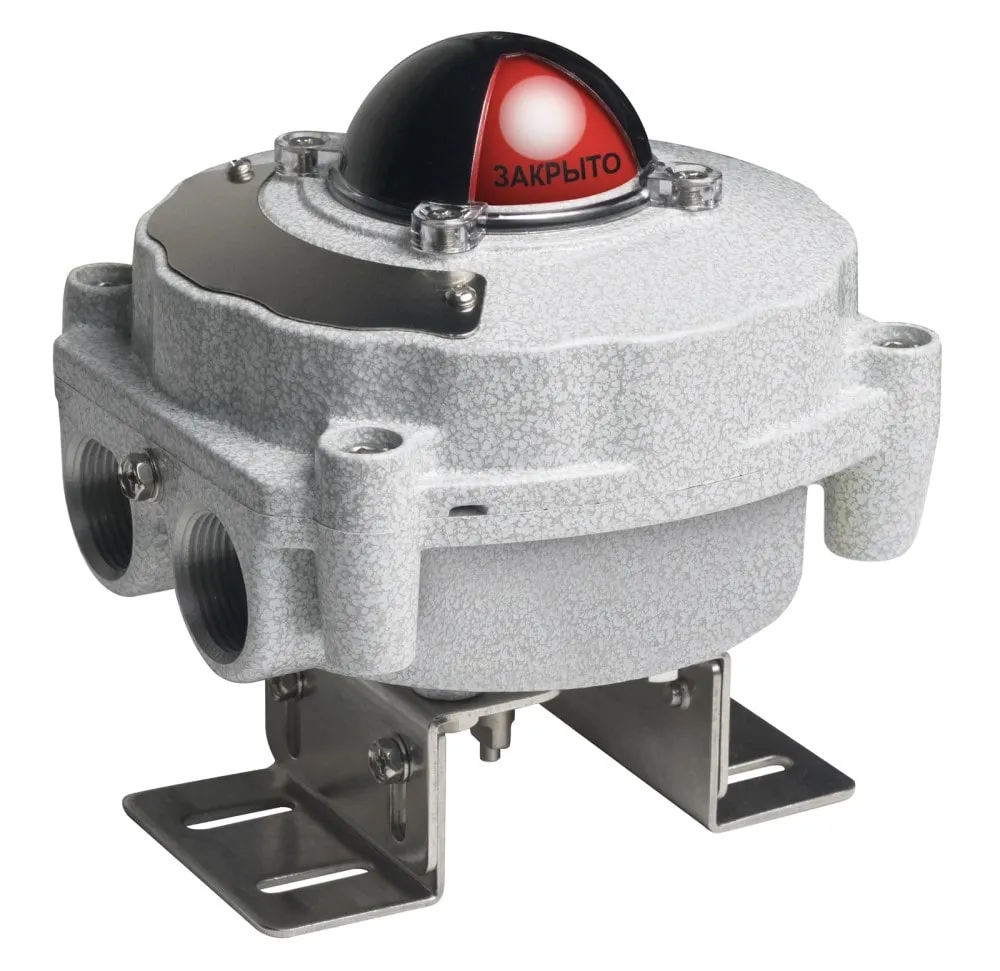

Взрывозащищённый индикатор положений ДВГ-КПП1 предназначен для визуального контроля состояния запорной арматуры и пневмоприводов в системах промышленной автоматики.
Цветовая индикация позволяет быстро определить положение оборудования: красный цвет соответствует полностью закрытому положению клапана или привода, жёлтый — полностью открытому. Дополнительно устройство формирует электрический сигнал при достижении крайних положений, передавая информацию на пульт управления для дистанционного контроля.
Взрывозащищённый индикатор ДВГ-КПП1 выполнен в корпусе из модифицированного алюминиево-кремниевого сплава с антикоррозионным и антистатическим покрытием, обеспечивающим устойчивость к воздействию влаги, пыли и агрессивных промышленных сред. Конструкция адаптера выполнена по стандарту ISO/NAMUR, обеспечивая универсальное присоединение к пневмоприводам любых типоразмеров. Высокий уровень пылевлагозащиты позволяет эксплуатировать устройство в тяжёлых климатических и технологических условиях.
Взрывозащищённый индикатор положений ДВГ-КПП1 применяется во взрывоопасных зонах любых категорий — как внутри помещений, так и на открытых установках. Изделие соответствует требованиям ГОСТ 30852.13-2002 (IEC 60079-14:1996) и предназначено для использования на опасных производственных объектах I–IV классов, поднадзорных Ростехнадзору РФ и надзорным органам стран Таможенного союза и СНГ.
| Наименование характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ех tb IIIC T85°C Db |
| Защита | IP66 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль. |
| Температура окружающей среды, °С | -60...+60 |
| Максимальное напряжение, В | ~250 |
| Максимальная сила тока, А | 10 |
| Присоединительные отверстия | 2 резьбовых отверстия М25х1,5 |
| Покрытие | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты. |
| Индикатор положения: |
Угол поворота 0-90 градусов. Индикация: красный - закрыто, желтый - открыто. |
| Масса, кг | 1,7 (без кабельных вводов) |
| Климатическое исполнение | УХЛ1 |
ДВГ-КПП1 - 1X / 2X / 3Х – ТУ 27.12.31-037-72453807-2017
Пример заказа: ДВГ-КПП1-4/КНВ2MH/Р/СКОБА - ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
