Серийно производимый барьер искробезопасности БИГ-К-1А-2/11 — это современное решение для безопасной передачи сигналов управления в взрывоопасных зонах. Устройство принимает стандартный аналоговый сигнал 4-20 мА из безопасной зоны и обеспечивает точное управление исполнительными механизмами, расположенными во взрывоопасной атмосфере. Взрывозащищённый барьер БИГ-К-1А-2/11 предотвращает передачу опасной электрической энергии, гарантируя полную безопасность технологических процессов на промышленных объектах.
БИГ-К-1А-2/11 разработан специально для систем КИПиА на предприятиях с высоким уровнем риска. Благодаря надёжной конструкции барьер искробезопасности БИГ-К-1А-2/11 полностью соответствует требованиям взрывозащиты и используется для контроля клапанов, приводов и другого оборудования в зонах, где присутствуют горючие газы, пары или пыль.
Ключевые преимущества барьера искробезопасности БИГ-К-1А-2/11 включают полную гальваническую изоляцию сигналов входа, выхода и источника питания друг от друга. Это обеспечивает высокую помехоустойчивость и исключает возникновение паразитных связей. Электронные схемы покрыты защитным лаком, который защищает компоненты от воздействия влаги, пыли, агрессивных сред и перепадов температур, продлевая срок службы устройства в тяжелых условиях эксплуатации.

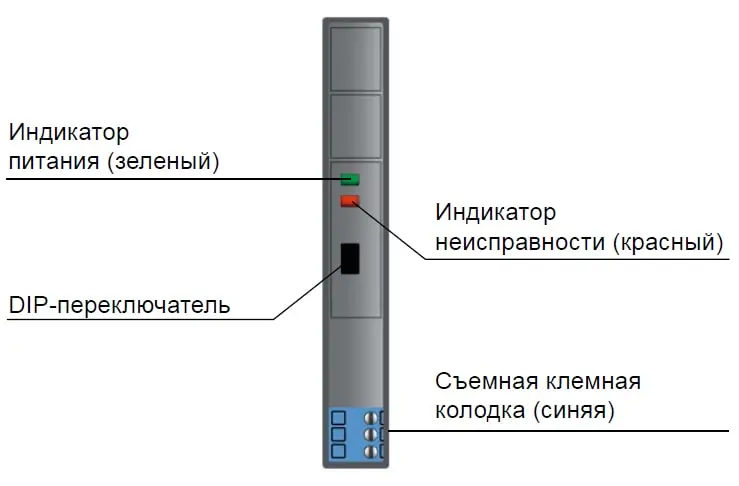

Монтаж взрывозащищённого барьера БИГ-К-1А-2/11 отличается максимальной скоростью и удобством. Модуль легко устанавливается на объединительную плату БИГ-БАЗА или MTL4500, что позволяет быстро собирать многоканальные системы. Наличие индикатора питания дает возможность оперативно контролировать работоспособность оборудования. Конфигурация параметров выполняется просто и быстро с помощью DIP-переключателя, без необходимости в специальном программном обеспечении.
| Характеристики | Значения | |||||
|---|---|---|---|---|---|---|
| Маркировка взрывозащиты | [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIA [Ex ia Ma] I [Ex ia Da] IIIС |
|||||
| Время отклика | ≤ 2 с | |||||
| Мощность потребления | 2,5 Вт (24 В, один выход) | |||||
| Диэлектрическая прочность |
переменный ток (искробезопасная и неискробезопасная стороны) | ≥ 2500 В | ||||
| переменный ток (питание / неискробезопасная сторона) | ≥ 500 В | |||||
| Сопротивление изоляции (вход/выход/питание) |
≥ 100 МОм | |||||
| Температура эксплуатации | -20°C… +60°C | |||||
| Температура хранения | -40 °C… +80 °C | |||||
| Габариты | ширина | 15,8 мм | ||||
| высота | 121,6 мм | |||||
| глубина | 104,8 мм | |||||
| Параметры передачи | ||||||
| Основная погрешность | 0,1% (нормирующим значением для приведенной погрешности является диапазон входного сигнала) | |||||
| Пределы допустимой доп. погрешности от изменения температуры воздуха |
0,005%/ºС (нормирующим значением для приведенной погрешности является диапазон входного сигнала) | |||||
| Максимальное безопасное напряжение | 250 В | |||||
| Параметры искробезопаcности | клеммы 1, 2 | |||||
| II C : | II B, IIIC : | II A, I : | ||||
| U0, В | 28 | 28 | 28 | |||
| I0, мА | 93 | 93 | 93 | |||
| P0, мВт | 651 | 651 | 651 | |||
| C0, мкФ | 0,08 | 0,6 | 2,1 | |||
| L0, мГн | 4 | 12 | 32 | |||
| Питание | ||||||
| Источник питания | =18-32 Защита от обратной полярности | |||||
| Входные параметры | ||||||
| Вх. сигнал | 4-20 мA, HART | |||||
| Вх. сопротивление | 75 Ом | |||||
| Выходные параметры | ||||||
| Вых. сигнал | 4-20 мA, HART | |||||
| Допустимая нагрузка | 80 - 800 Ом | |||||
| Функция обнаружения неисправности на линии | ||||||
| Если сопротивление выходной нагрузки меньше 80 Ом, то устройство определяет данное состояние как короткое замыкание на выходе. Если сопротивление выходной нагрузки превышает 6000 Ом, то устройство определяет данное состояние как обрыв линии. В случае неисправности входной ток ограничен 1 мА, а выходной - 3 мА. |
||||||
Вся документация и сертификаты высылается отдельно по запросу.
