Влагомер поточный «Фауна-ПМД4» с датчиками просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор применяется на предприятиях агропромышленного комплекса для контроля технологических процессов без остановки оборудования и отбора проб. Постоянный контроль влажности позволяет своевременно корректировать режимы сушки и переработки сырья, снижая риск пересушивания или недостаточной сушки продукции.
В основе работы влагомера «Фауна-ПМД4» лежит диэлькометрический (ёмкостный) метод измерения. Изменение содержания влаги влияет на диэлектрические свойства материала, которые фиксируются датчиками и обрабатываются микропроцессором с учётом температурной компенсации и выбранной культуры. Результаты измерений отображаются на дисплее блока управления.

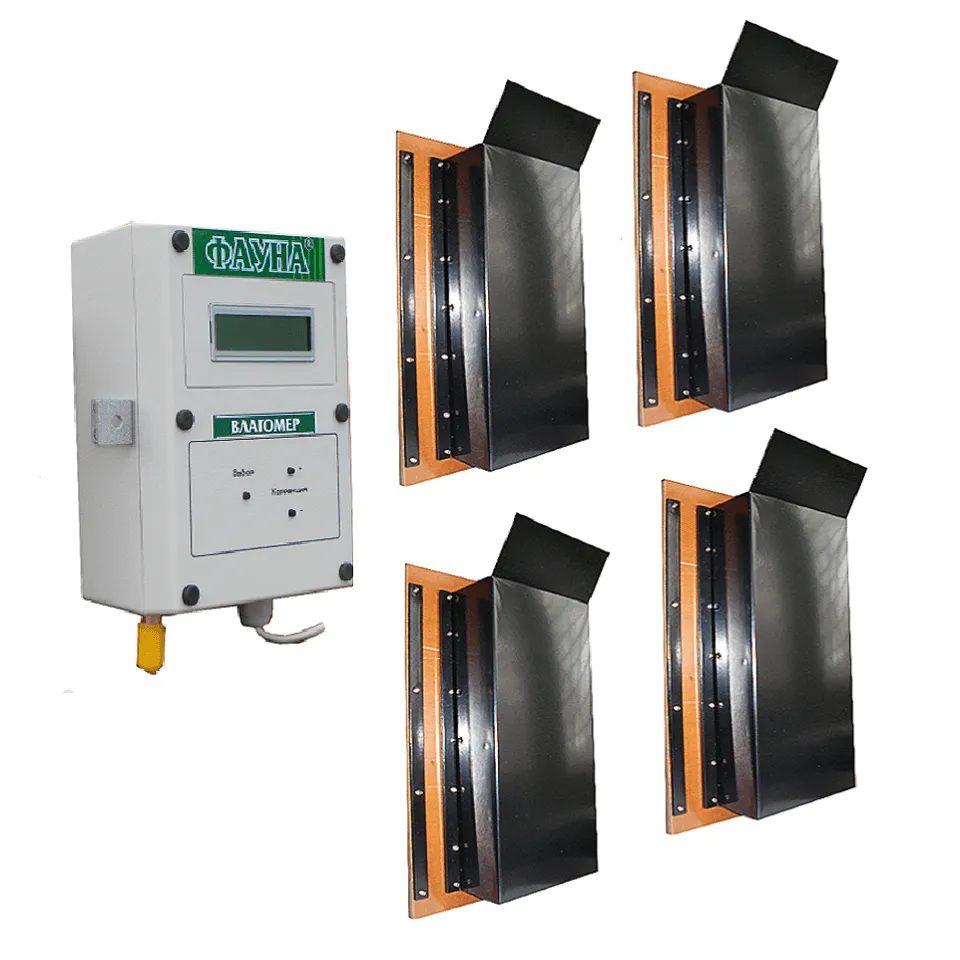

Конструктивно влагомер «Фауна-ПМД4» рассчитан на работу с 4 измерительными каналами и включает четыре датчика просыпного типа, блок индикации и управления (БИУ) и расширитель входа, соединённые кабелями. Многодатчиковая система позволяет одновременно контролировать влажность материала в нескольких точках технологической линии.
Датчики просыпного типа устанавливаются в местах свободного прохождения зерна или другой сыпучей продукции и выполняют непрерывное измерение влажности и температуры без ручного отбора проб. Это обеспечивает постоянный контроль параметров сырья и позволяет своевременно реагировать на изменения технологического процесса.
Влагомер «Фауна-ПМД4» измеряет влажность и температуру по каждому каналу, отображает результаты на дисплее, автоматически выполняет термокомпенсацию, поддерживает ручную коррекцию измерений и выбор контролируемых культур. Дополнительно прибор формирует аналоговый сигнал, пропорциональный влажности выбранного канала, что обеспечивает его интеграцию с автоматизированными системами управления и регулирования процессов сушки.
Использование 4 независимых датчиков повышает точность контроля и позволяет получать более полную информацию о распределении влажности в потоке материала. Это способствует повышению стабильности технологических процессов и качества готовой продукции.
Влагомер применяется на зерносушильных комплексах для контроля влажности зерна в процессе сушки, на элеваторах при приёмке, хранении и подготовке сырья к переработке, а также на зерноперерабатывающих, комбикормовых и маслоперерабатывающих предприятиях. Прибор используется на технологических линиях транспортировки и переработки зерновых и масличных культур, а возможность формирования аналогового сигнала позволяет эффективно интегрировать его в автоматизированные системы контроля и управления процессами сушки.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах |
4 (до четырех). |
| Разрешающая способность измерений влажности | 0,1 %. |
| Диапазоны измерений влажности зерновых культур | 8,0-24%. |
| Пределы основной абсолютной погрешности измерений влажности |
+ 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикаторного | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х 100 мм; |
| блока индикаторного | 185х 124 х 64 мм. |
| Масса: | |
| датчика просыпного | 1100 г; |
| блока индикаторного | 455 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
