Влагомер поточный "Фауна-ПМДР4" с датчиками погружного типа предназначен для непрерывного измерения массовой доли влаги и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор обеспечивает одновременный контроль сразу в четырёх точках, что позволяет получать более полную информацию о состоянии продукции на различных участках технологического процесса без отбора проб и остановки оборудования. Такой подход помогает своевременно выявлять изменения параметров материала, повышать эффективность управления процессами сушки, транспортировки и переработки, а также снижать риск получения продукции с неоднородной влажностью.
Работа влагомера "Фауна-ПМДР4" основана на диэлькометрическом (ёмкостном) методе измерения влажности. При изменении содержания влаги изменяются диэлектрические свойства контролируемого материала, которые регистрируются чувствительными элементами датчиков. Полученные сигналы обрабатываются микропроцессорным блоком, после чего рассчитываются значения влажности с учётом температурной компенсации.

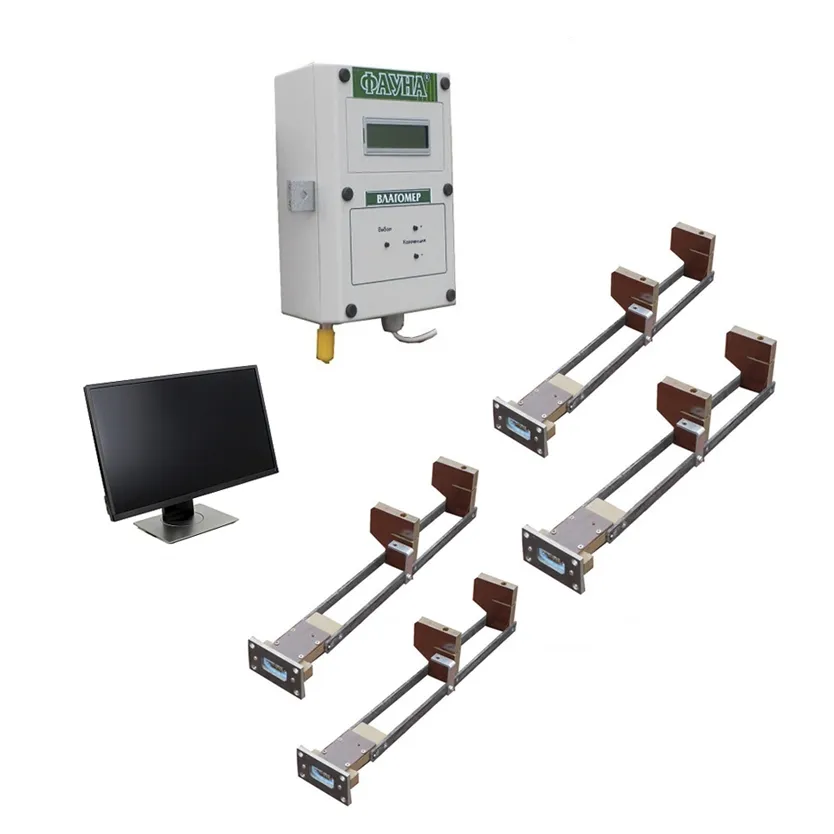

Влагомер "Фауна-ПМДР4" рассчитан на работу с четырьмя измерительными каналами. В состав прибора входят 4 погружных датчика, блок индикации и управления, расширитель входов и соединительные кабели. Такая конструкция позволяет контролировать параметры материала одновременно в нескольких точках технологической линии, сравнивать результаты измерений и оценивать равномерность изменения влажности при прохождении различных этапов обработки.
Датчики погружного типа устанавливаются непосредственно в контролируемый поток зерновых или масличных культур. Благодаря постоянному контакту с материалом измерения выполняются непрерывно, без необходимости периодического отбора проб. Размещение датчиков в различных зонах оборудования позволяет контролировать изменение влажности до и после отдельных технологических операций, своевременно обнаруживать отклонения и принимать решения по корректировке режимов работы оборудования.
Блок индикации отображает значения влажности, температуры и выбранной культуры отдельно по каждому измерительному каналу. Пользователь может выбирать необходимую культуру из памяти прибора, использовать автоматическую температурную компенсацию результатов измерений и при необходимости выполнять ручную корректировку показаний для компенсации влияния условий эксплуатации.
Программное обеспечение обеспечивает обмен данными с персональным компьютером через интерфейс RS485–USB. Измеренные значения автоматически регистрируются, сохраняются в архиве и отображаются как в цифровом, так и в графическом виде. Архивирование результатов позволяет анализировать изменение параметров материала, контролировать стабильность технологического процесса, формировать отчёты и использовать накопленные данные для производственного контроля.
Дополнительно прибор формирует аналоговый сигнал, пропорциональный влажности выбранного измерительного канала. Аналоговый выход позволяет интегрировать влагомер "Фауна-ПМДР4" в автоматизированные системы контроля, регистрации и регулирования технологических процессов, обеспечивая автоматическое управление режимами работы оборудования на основании результатов измерений.
Влагомер "Фауна-ПМДР4" применяется на объектах агропромышленного комплекса и предприятиях пищевой промышленности для непрерывного контроля влажности и температуры зерновых и масличных культур одновременно в четырёх контрольных точках. Прибор используется в зерноуборочных комбайнах, зерносушилках различных типов, на элеваторах, зернохранилищах и зерноперерабатывающих предприятиях при транспортировке, сушке, хранении и переработке продукции.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 4 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика погружного: | |
| базового | 420х 65 х 80 мм; |
| короткого | 230х 70 х 73 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика погружного: | |
| базового | не более 650 г; |
| короткого | не более 500 г. |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
Вся документация и сертификаты высылается отдельно по запросу.
